Hayır. Esnek kaplin, montajda kalan küçük hataları ve çalışma sırasında oluşan ısıl kaymaları karşılamak için yapılmıştır; kötü hizalamayı düzeltmek için değil. Her kaplin tipinin açısal, paralel ve eksenel kaçıklık için ayrı sınırları vardır ve bu sınırlar devir yükseldikçe daralır.

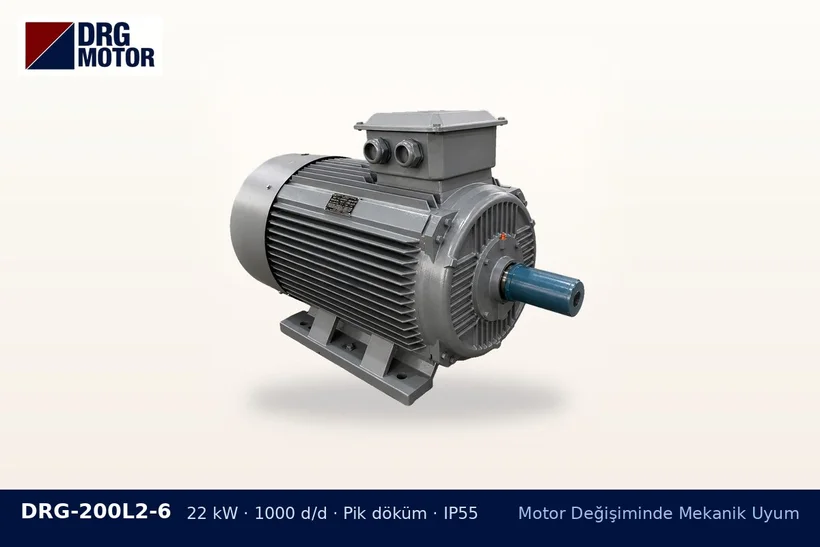

DRG-200L2-6 22 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – esnek kaplin hizasızlık toleransı

"Esnek" ne kadar esnek?

Lastik yıldızlı pençeli kaplinler, lastik bandajlı (tyre) kaplinler, pimli-burçlu kaplinler ve çelik lamelli kaplinler farklı miktarda kaçıklığa izin verir. Lastik elemanlı tipler göreceli olarak daha fazla esner, lamelliler daha rijittir. Sınır değerleri kaplin üreticisinin tablosunda bulunur; bunlar maksimum değerlerdir ve uzun ömür için hizalamanın bu sınırların oldukça altında tutulması önerilir.

Kaçıklık kaplinde değil, rulmanda biter

Kaplin elemanı esnerken bir geri itme kuvveti üretir. Bu kuvvet her devirde yön değiştirerek motor ve makine rulmanlarına aktarılır. Sonuçları zamanla ortaya çıkar:

  • Lastik elemanda çatlama, toz hâlinde aşınma, yıldızın erimesi
  • Motor ön rulmanında ısınma ve ses
  • Mil ucunda tekrarlı eğilmeye bağlı yorulma çatlağı
  • Pompada salmastra veya mekanik salmastra kaçağı
  • Devirle artan titreşim, gevşeyen bağlantılar

Kaplin elemanını sık değiştiriyorsanız

Elemanın kısa sürede bozulması çoğu zaman hizanın tekrar ölçülmesi gerektiğini gösterir. Daha sert ya da daha dayanıklı eleman takmak sorunu sadece rulmana kaydırır. Bunun yerine ölçümü komparatör veya lazerle iki düzlemde yapın, yumuşak ayağı ve boru gerilmesini kontrol edin.

Kaplin seçerken motor bilgisi

Kaplin büyüklüğü motor gücü, devri ve mil çapına göre seçilir. Mil ölçülerini teknik çizimlerden alabilir, kaplinle sürülen uygulamalar için pompa motorları ve mağazadaki trifaze modeller arasında seçim yapabilirsiniz.
