Kısmen olabilir; belirleyici olan kaplin göbeğinin mile kaç milimetre oturduğu ve iki mil ucu arasında kaplin üreticisinin istediği mesafenin korunup korunamadığıdır. Göbek milin yalnız bir kısmını kavrıyorsa kama yükü küçük bir alanda toplanır, göbek sallanır ve kama ezilebilir.

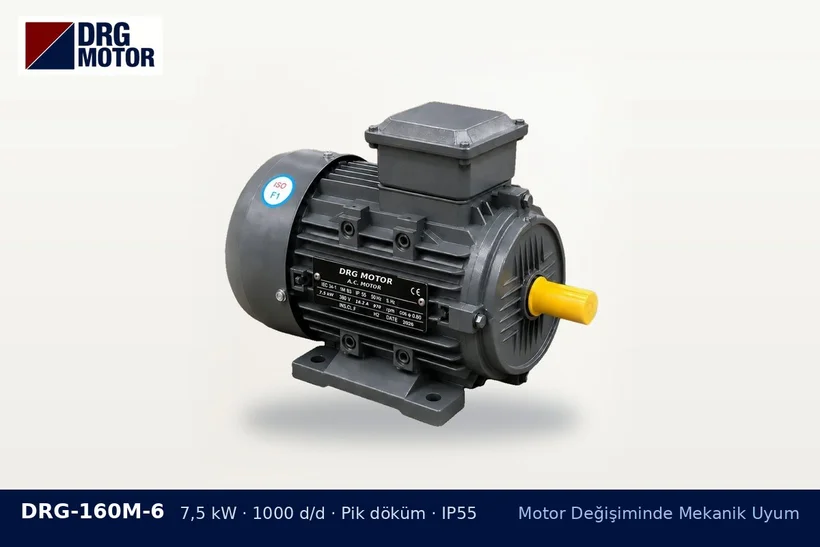

DRG-160M-6 7,5 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – kısa motor mili kaplin bağlantısı

Neden kısa geldi?

IEC motorlarda mil boyu (E) gövde boyu ve kutup sayısıyla belirlenir. Aynı çapta fakat daha kısa bir mil, iki motorun farklı ölçü sistemine veya farklı gövde boyuna ait olduğuna işaret edebilir. Bu durumda yalnız mil değil, mil yüksekliği ve ayak delikleri de karşılaştırılmalıdır.

Kaplin açısından bakılacak üç ölçü

  1. Oturma boyu: Göbek, mümkünse göbek boyunun tamamı kadar mile geçmelidir. Göbek alın yüzeyi milin ucundan dışarı taşıyorsa bu yalnız sınırlı ölçüde ve kaplin dokümanının izin verdiği kadar kabul edilebilir.
  2. Kama boyu: Kama, göbeğin içinde kalan bölümün tamamında çalışmalıdır; kısa kama kullanmak çözüm değildir.
  3. Uçlar arası boşluk: Pençeli, lastik elemanlı ve lamelli kaplinlerde iki göbek arasındaki mesafe tanımlıdır. Bu boşluk elemanın serbestçe çalışmasını ve eksenel genleşmeyi karşılar.

Uygulanabilecek düzeltmeler

  • Kaide izin veriyorsa motoru makineye doğru kaydırıp göbeği tam oturtmak.
  • Daha uzun göbekli ya da ara parçalı (spacer) kaplin kullanmak.
  • Kaide delikleri yetmiyorsa motorun konumunu kanal veya ara plaka ile düzenlemek.

Hangi yol seçilirse seçilsin, sonradan iki milin hizası yeniden ölçülmelidir.

Sipariş öncesi kıyas

Mil çapı ile boyunu birlikte görmek için motor karşılaştırma sayfasını kullanabilir, ölçüsü uygun görünen modelleri mağazadaki motor listesinden değerlendirebilirsiniz.
