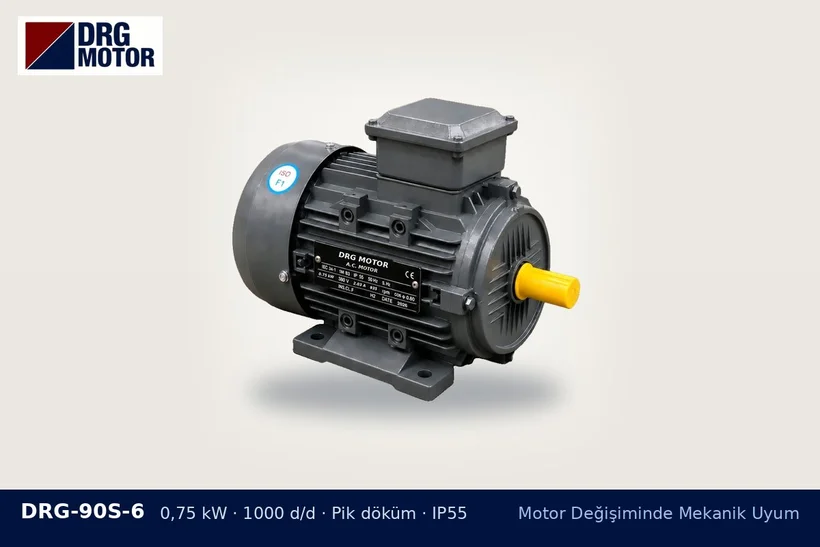

Siparişte motorun ayaklı olarak duvara mı tavana mı bağlanacağı, mil yatay kalacak şekilde ayakların hangi tarafta olacağı ve buna karşılık gelen montaj kodu (IM B6, B7 veya B8) belirtilmelidir. Bu bilgi, yoğuşma suyunun tahliyesi, klemens kutusunun konumu ve rulmanların yük yönü açısından önemlidir.
Montaj kodları ne anlatır?
| Kod | Bağlantı yüzeyi | Mil |
|---|---|---|
| IM B3 | Zemin, ayaklar aşağıda | Yatay |
| IM B6 / B7 | Duvar; ayaklar mil tarafından bakışta solda ya da sağda | Yatay |
| IM B8 | Tavan, ayaklar yukarıda | Yatay |
Ayaklı bir motor bu konumlarda kullanılabilse de gövdenin yoğuşma deliklerinin yeni konumda en alt noktaya gelmesi gerekir; aksi hâlde biriken su sargıya zarar verir.
Sipariş notuna eklenecekler
- Montaj kodu veya motorun takılı hâlinin çizimi/fotoğrafı
- Klemens kutusunun bu konumda hangi yöne bakması gerektiği ve kablonun nereden geleceği
- Motor ağırlığına göre bağlantı yüzeyinin ne olduğu: beton duvar, çelik konstrüksiyon, sac panel
- Tahrik şekli: kayışlı ise kayış çekişinin yönü (aşağı, yukarı, yana)
- Ortam: kapalı hacim, nemli bölge, açık hava
Güvenlik ve bağlantı
Tavana asılan motorda cıvatalar çekme yükü taşır; uygun dübel veya kaynaklı konsol, kilitli somun ve titreşime dayanıklı bağlantı kullanılmalıdır. Kritik yerlerde düşmeye karşı ikinci bir emniyet askısı düşünülebilir. Ağırlık arttıkça, örneğin pik döküm gövdede, taşıyıcı yapı daha da önem kazanır.
Uygulama örnekleri
Duvara monteli aspiratörlerde ve konveyörlerin tavana asılı tahriklerinde bu düzen sık görülür. Duvar tipi uygulamalar için duvar tipi aksiyel fan motoru notlarını okuyabilir, güç ve devre göre mağazadaki modelleri karşılaştırabilirsiniz; istenen montaj şeklinin modele uygunluğu sipariş öncesi teyit edilir.
