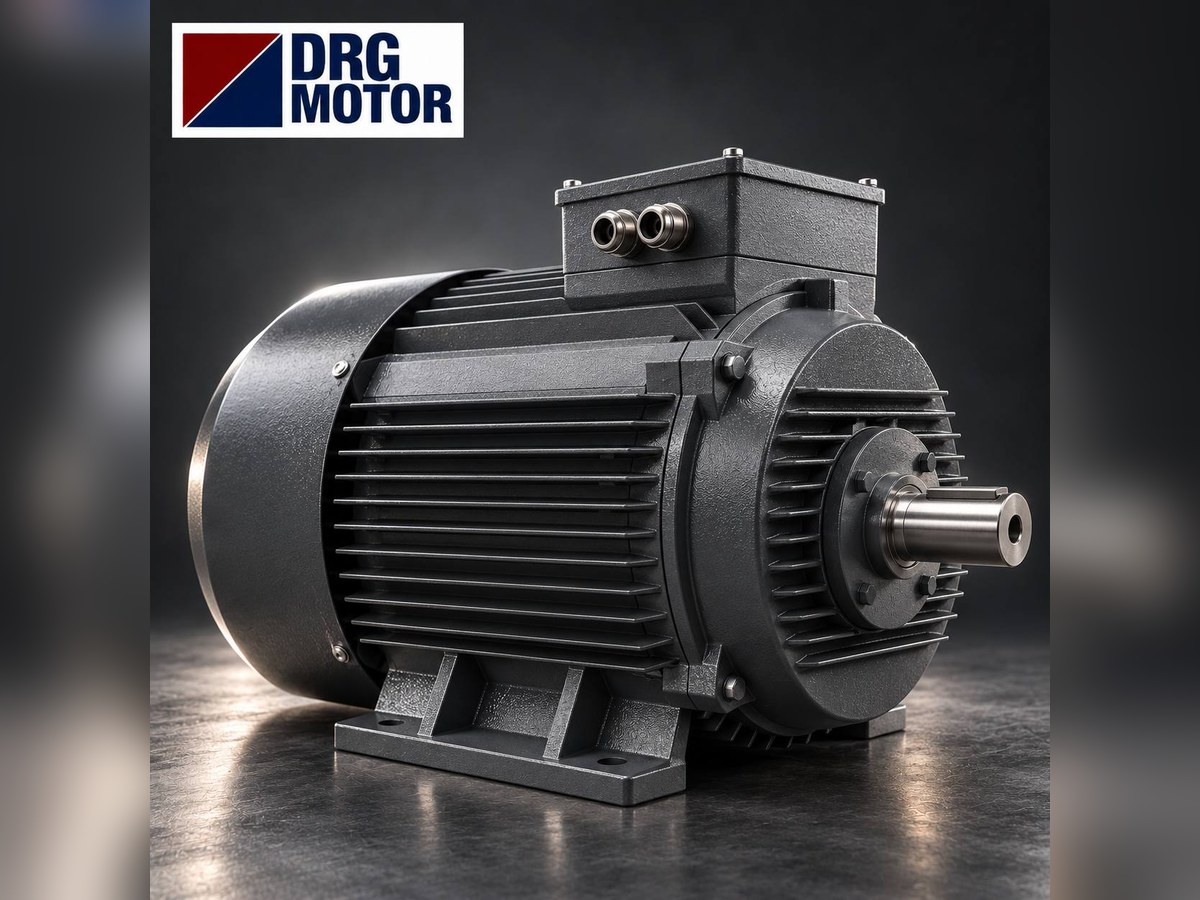

Yem Elevatörü Elektrik Motorları

Yem elevatörü motoru, kovalı elevatörün başlığındaki tahrik tamburunu, çoğunlukla mile geçme bir redüktör üzerinden döndüren ve tahıl, karma yem ya da peleti dikey olarak silo veya bunker üstüne çıkaran trifaze motordur. Üretici kataloglarında yem ve tahıl elevatörlerinde kapasite ve yüksekliğe göre 1,1–30 kW, büyük tahıl elevatörlerinde ise azami 132 kW'a kadar motor görülür. Motoru belirleyen başlıca veriler kapasite (t/h), kaldırma yüksekliği, bant hızı ve taşınan ürünün türüdür.

Bu sayfa yem fabrikasının içindeki elevatörleri anlatır: hammadde kabulünden ham madde silolarına, kırma ve karma bölümleri arasına, pelet soğutucudan mamul silolarına kadar. Q·H/367 formülüyle güç hesabını ve kalkış konusunu adım adım işleyen kovalı elevatör motoru seçimi ve güç hesabı yazımızı burada tekrarlamıyoruz; bu sayfa yem fabrikasının kendine has şartlarına odaklanır. Fiyatlar için Elektrik Motoru Online Satın Al mağazamıza bakabilirsiniz.

Yem fabrikasında elevatör nerelerde çalışır?

Yem fabrikası çoğu zaman çok katlı bir binadır ve malzeme her bölüme yukarıdan, kendi ağırlığıyla girer. Bu yüzden her ana işlemden önce bir elevatör vardır. Tipik bir hatta elevatörler şu noktalarda bulunur:

• Kabul elevatörü: kamyondan dökülen tahılı kabul çukurundan alıp ham madde silolarına ya da ön temizleme makinesine çıkarır. Fabrikanın en yüksek kapasiteli elevatörüdür.
• Kırma öncesi ve sonrası elevatörler: silo altından çekilen tahılı kırma bunkerine, öğütülmüş malzemeyi dozaj bunkerlerine taşır.
• Karma sonrası elevatör: karıştırılmış unlu yemi pelet presi bunkerine ya da un yem silolarına çıkarır.
• Pelet elevatörü: soğutucudan çıkan peleti eleğe ve mamul silolarına ya da yükleme bunkerine taşır.

Yem ve tahıl elevatörünü diğerlerinden ayıran ne?

Ürün korunur: pelet ve unlu yemde yavaş bant

Kovalı elevatörlerin çoğu merkezkaç boşaltmalıdır: kovalar başlıktaki tamburu dönerken malzemeyi çıkış ağzına fırlatır. Tahıl bu darbeye dayanır, pelet ise kırılıp toz üretir. Bir üretici bu yüzden iki bant hızı verir: pelet ve yapışkan unlu yem için 1,8 m/s, akışkan tahıl için en yüksek kapasitede 2,6 m/s. Aynı gövdede yavaş hız seçildiğinde kapasite düşer; 400 mm'lik bir modelde 2,6 m/s'de 153 m³/h olan kapasite, 1,8 m/s'de 106 m³/h'e iner. Motor ve redüktör de bu hıza göre seçilir.

Hijyen: artık bırakmayan ayak

Formül değişiminde elevatör ayağında kalan yem bir sonraki partiye karışır. Bu yüzden yem elevatörlerinde artık bırakmayan (kendini temizleyen) ayak, yağa ve yağ asitlerine dayanıklı bant ve plastik kovalar sık kullanılır. Bunların motora etkisi dolaylıdır: hat boşaltılırken elevatör beslemesiz bir süre daha çalışır.

Toz: izleme ve patlama tahliyesi

Elevatör gövdesi, yem fabrikasında tozun en yoğun olduğu yerlerden biridir. Kataloglarda devir sensörü, bant kayma ve kaçıklık algılayıcıları, gövde ve başlıkta patlama tahliye panelleri seçenek olarak görülür; bazı üreticiler tahrik ünitesini toz bölgesi 22 için ayrı bir seçenek olarak sunar. Risk değerlendirmesi tahrik yerini bir toz bölgesi saymışsa orada Ex belgeli motor gerekir. DRG gamında Ex belgeli motor yoktur; standart DRG motorları yalnız sınıflandırılmamış alanlarda kullanılabilir.

Yem elevatörü motoru kaç kW? Piyasadaki değerler

A) Üretici kataloglarında görülen güçler

Bu makine grubunda üretici modeline ve kapasitesine göre yaklaşık 1,1–132 kW motor seçenekleri görülür; yem fabrikası içindeki elevatörlerin büyük kısmı 1,1–30 kW arasındadır. Değerler bir elevatörün tek tahrik motorudur. Bir fabrikada beş-on elevatör bulunabilir; toplam elevatör gücü tek bir elevatörün motoru gibi okunmamalıdır. Kataloglar tahıl için verilir; aynı elevatör unlu yemde kovaları tam dolduramaz ve gerçek kapasite tablonun alt tarafında kalır.

B) DRG gamındaki karşılık

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Elevatör tahrikinde kullanılabilecek DRG motorları 11 kW'a kadar alüminyum, 355 kW'a kadar pik döküm gövdeyle; sipariş sırasında kutup sayısı (2, 4, 6) ile 230/400 V veya 400/690 V sargıdan biri belirtilir. Redüktör girişine uyan flanş tipi (B5 ya da B14) siparişte yazılır. Yem ve tahıl elevatörlerinde görülen 1,1–132 kW aralığının tamamı bu gamın içindedir. Kovalı elevatör motoru fiyatı için güncel değerleri aşağıdaki tablo gösterir:

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Katalog tablosu nasıl okunur? Net kaldırma gücüyle karşılaştırma

Elevatör imalatçıları gücü çoğunlukla hesap yerine tabloyla verir. Bir tahıl elevatörü kataloğunda motor, kapasite sınıfı ve uzatma boyuna (kaldırma yüksekliği) göre okunur. Tablodaki motorun neden net kaldırma gücünden belirgin büyük olduğunu görmek için ikisini yan yana koymak öğreticidir. Net kaldırma gücü, kütle debisi ile yüksekliğin çarpımının 367'ye bölünmesiyle bulunur.

Aradaki fark kepçeleme direnci, bant ve kova ağırlığının sürtünmesi, redüktör kaybı, dolu kalkış ve ayağa ani yüklemeye karşı bırakılan paydır. Küçük elevatörde oran daha büyüktür, çünkü sabit kayıplar küçük net güce göre daha ağır basar. Pratik sonuç şudur: Yalnız kaldırma formülüyle motor seçmek yem elevatörünü yetersiz bırakır; tablo yoksa eski motorun plakası en güvenilir başlangıçtır.

Örnek: pelet elevatörü

Soğutucudan çıkan peleti 18 m yükseğe, mamul silolarına çıkaracak bir elevatör düşünelim. Pres saatte en fazla 12 ton pelet üretiyor, ortalaması 8 ton. Bir üretici, elevatörün ortalamaya değil bağlı olduğu makinenin tepe kapasitesine göre seçilmesini önerir; aksi hâlde pres en hızlı çalıştığında elevatör darboğaz olur. Peleti kırmamak için bant 1,8 m/s'de çalışacak. 600 mm tamburlu bir başlıkta bu hız yaklaşık 57 d/d tambur devri verir; 4 kutuplu 1460 d/d bir motorla redüktör oranı yaklaşık 26 olur. Net kaldırma gücü 12 × 18 / 367 ≈ 0,59 kW çıkar; katalog oranları göz önüne alındığında motorun 1,5–2,2 kW bandında olması beklenir. Kesin değer elevatör imalatçısının tablosundan alınır. Tambur devri ile redüktör oranını redüktör çıkış devri ve moment hesaplama sayfasında birbirine çevirebilirsiniz.

Tahrik düzeni: şaft montajlı redüktör ve geri dönüş kilidi

Mile geçme redüktör

Yem ve tahıl elevatörlerinde katalogların neredeyse hepsi başlık miline doğrudan geçen helisel dişli motoru gösterir. Redüktör başlık miline oturur, bir tork kolu ile gövdeye bağlanır; motor redüktörün girişine flanşla takılıdır. Dişli motorun sağdan ya da soldan bağlanabilmesi, platform yerleşiminde kolaylık sağlar. Motor değişiminde flanş tipi (B5 ya da B14), mil çapı ve kama ölçüsü redüktör girişine uymalıdır; ölçüler için teknik çizimler sayfasına bakabilirsiniz.

Geri dönüş kilidi

Elevatör dolu durduğunda yükselen koldaki kovalar yük taşır ve bant geriye dönmek ister. Geri dönerse yem ayağa boşalır, ayağı tıkar ve bir sonraki kalkışı zorlaştırır. Bir üretici geri dönüş kilidini standart olarak önerir. Kilit redüktörün ya da başlık milinin parçasıdır, motorun değil; motor değiştirildiğinde kilidin yerinde kaldığı ve ilk çalıştırmada dönüş yönünün doğru olduğu kontrol edilmelidir. Yanlış yönde çalıştırılan bir motor kilide yüklenir ve redüktöre zarar verebilir.

Dolu kalkış ve sıralı çalışma

Yem fabrikasında elevatör, önündeki ve arkasındaki makinelerle birlikte bir zincir oluşturur. Bir makine durursa onu besleyen elevatör de durur ve kovalar dolu kalır. Kalkış akış yönünün tersine sırayla yapılır: önce silo üstündeki dağıtıcı konveyör, sonra elevatör, en son elevatörü besleyen makine. Böylece elevatör boşken yük almaz. Yine de arıza sonrası dolu kalkış kaçınılmazdır; motorun kalkış momenti bunu karşılamalıdır. Katalogdaki 4 kutuplu DRG modellerinde kalkış momenti, anma momentinin 2,0 ile 2,4 katı arasındadır.

Yıldız-üçgen yol verme, DRG'de 400/690 V sargının başladığı 4 kW ve üstündeki motorlarda kullanılabilir. Ne var ki yıldız konumunda moment üçte birine iner ve kovaları dolu, yüksek bir elevatörü kaldırmaya yetmeyebilir; bu durumda yumuşak yol verici veya invertör düşünülür. Seçenekler yıldız-üçgen yol verme sayfasında karşılaştırılmıştır. Devir sensörü bant kaymasını algıladığında elevatörü ve besleyiciyi durdurur; bu sensör motor değişiminde mutlaka yeniden bağlanmalıdır.

Yem elevatörü motoru seçerken kontrol listesi

• Elevatörün görevi: kabul, kırma, karma ya da pelet hattı. Bağlı makinenin tepe kapasitesi.
• Kaldırma yüksekliği ve elevatörün toplam boyu; kapasite tahılda mı, unlu yemde mi verilmiş?
• Bant hızı (pelet için yavaş mı?), başlık tamburu çapı ve redüktör oranı.
• Redüktör: mile geçme mi, giriş flanşı ve mil çapı; geri dönüş kilidi var mı?
• Kalkış: sıralı kalkış ve kilitleme var mı, dolu kalkış ne sıklıkta oluyor?
• Toz bölgesi değerlendirmesi: tahrik yeri sınıflandırılmış mı? Ex gerekiyorsa standart motor olmaz.
• Dış ortamda başlık: yağmur kapağı ve kablo girişlerinin sızdırmazlığı.
• Eski plaka değerleri ve ölçülen akım; korumayı ayarlarken termik, sigorta ve kontaktör seçimi sayfasından yararlanın.

Yem elevatörleri için DRG motor seçenekleri

Tablo, yem ve tahıl elevatörlerinde en sık görülen güç aralığından 4 kutuplu modelleri gösterir:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Kırma, karma ve pelet makinelerinin motorları ise yem makinesi motoru tedariki yazısında topluca ele alındı.

Bu güçteki motorlar

• DRG-90L-4 – 1,5 kW – 1445 d/d – 90L pik döküm
• DRG-112M-4 – 4 kW – 1450 d/d – 112M pik döküm
• DRG-132M-4 – 7,5 kW – 1460 d/d – 132M pik döküm
• DRG-160L-4 – 15 kW – 1465 d/d – 160L pik döküm
• DRG-180M-4 – 18,5 kW – 1470 d/d – 180M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Yem elevatörü motoru: sık sorulan sorular

Tahıl elevatörü motoru kaç kW olmalı?

Kapasiteye ve yüksekliğe bağlıdır. Üretici kataloglarında 20–40 t/h ve 10 m için 1,5–3 kW, 100–120 t/h ve 20 m için 11–15 kW görülür. Net kaldırma gücünün yaklaşık 2–3 katı bir motor bekleyin; kesin değer imalatçının tablosundadır.

Pelet elevatörü neden daha yavaş çalışır?

Merkezkaç boşaltmada hız arttıkça pelet başlıkta daha sert çarpar ve kırılır. Bu yüzden pelet ve unlu yemde düşük bant hızı seçilir; kapasite azalır, redüktör oranı büyür.

Elevatör motoru değişince geri dönüş kilidi de değişir mi?

Hayır. Kilit redüktörde ya da başlık milindedir. Motor değişiminde yalnız dönüş yönü kontrol edilir; kilit arızalıysa ayrıca onarılır.

11 kW elevatör motoru kaç amper çeker?

4 kutuplu DRG-160M-4 400 V'ta 20,4 A çeker.

Kapasite, kaldırma yüksekliği, ürün ve eski plaka bilgisi bir motoru netleştirmek için genellikle yeterlidir; bunları +90 (542) 666 11 11 numarasına, [email protected] adresine veya iletişim sayfasındaki kanallara gönderebilirsiniz. Yem elevatörü motoru fiyat listesi Elektrik Motoru Online Satın Al mağazasında güncel tutulur.
