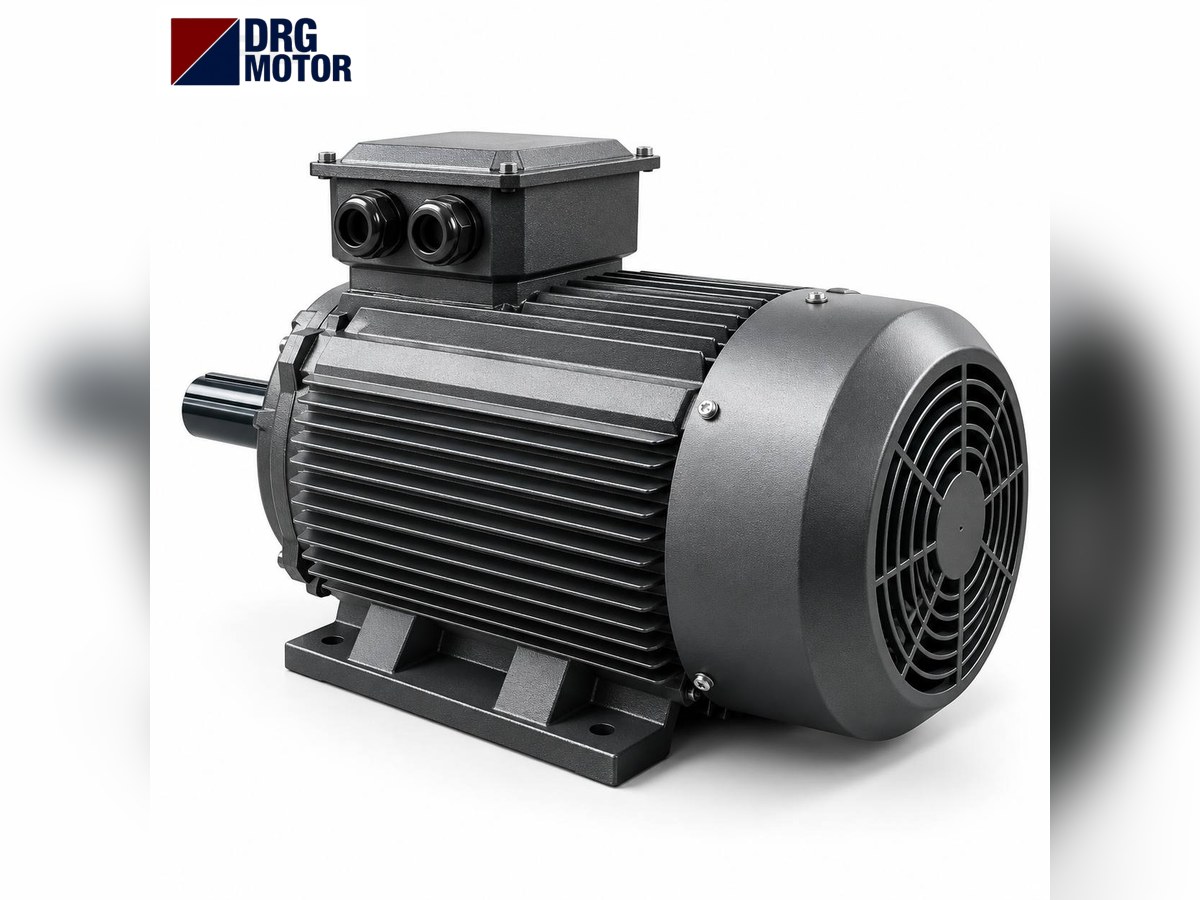

Un Fabrikası Aspirasyon ve Fan Elektrik Motorları

Un fabrikasında aspirasyon ve fan motoru, makinelerden un tozunu emen merkezi aspirasyon fanını, ara ürünü valslerden üst kattaki siklonlara taşıyan yüksek basınçlı pnömatik fanı ve un ile kepeği silolara basan döner loblu blower'ı döndüren üç fazlı asenkron motordur. Değirmen makinesi kataloglarında aspiratör ve aspirasyon fanları için 4–45 kW, pnömatik taşıma fanları için 15–132 kW motor görülür. Bir değirmende sayıca en çok motor taşıma ve eleme makinelerindedir, ama elektriğin büyük payını bu birkaç fan çeker.

Fan seçimini, fan eğrisini ve kanal şebekesini değirmen proje mühendisi belirler; motor tedarikçisinin işi fanın istediği mil gücüne, devre, montaja ve ortama uygun motoru vermektir. Fan tiplerinin ve fan motoru seçiminin teknik anlatımı Fan Motorları kategorisinde yer alıyor; bu sayfa değirmene özgü kullanımı anlatır. Uygun motorları Elektrik Motoru Online Satın Al sayfasında görebilirsiniz.

Un değirmeninde hava hangi işleri görür?

Hava değirmende üç ayrı görev üstlenir ve her biri farklı bir fanla yapılır:

• Toz emme (aspirasyon): Separatör, taş ayırıcı, kabuk soyma makinesi, elevatör ayakları, helezon kapakları ve vals tezgâhları hafif vakum altında tutulur. Emilen tozlu hava filtrede temizlenip dışarı atılır.
• Ayırma: Temizleme dairesindeki hava kanalları ve aspiratörler buğdaydan kavuz, saman ve hafif yabancı maddeyi havayla ayırır. Sasörlerde irmiğin kepekten ayrılması da kontrollü hava akımıyla olur.
• Taşıma (pnömatik): Vals pasajlarından çıkan kırma ve redüksiyon ürünleri borularla plansifter katına çekilir; un, kepek ve irmik silolara ya da dökme yük aracına basılır.

Merkezi aspirasyon ve jet filtre fanı

Aspirasyon şebekesi ve fanın görevi

Merkezi aspirasyonda bir fan, kanal şebekesiyle onlarca emiş noktasını aynı anda emer. Fan çoğunlukla filtrenin temiz hava tarafına konur; böylece çark tozlu havayla değil, filtreden geçmiş havayla karşılaşır ve aşınma azalır. Bir değirmen makinesi üreticisinin aspiratör serisi 4–30 kW motorla ve 1500 d/d devirle verilir; başka bir üreticinin düşük basınçlı aspirasyon fanları 5,5–45 kW arasındadır.

Jet filtrenin kendi motorları

Filtrede torbalar, basınçlı hava darbesiyle (pulse jet) ya da dönen bir kol üzerindeki emme ağzıyla tek tek temizlenir. Basınçlı havayla temizlenen küçük tiplerde filtrenin üstünde kendi emiş fanı olur: bir üreticinin elevatör ve helezon üstüne takılan tek kartuşlu jet filtresinde fan motoru 0,75 kW'tır ve 300 m³/h hava önerilir. Dönen kollu (ters hava) filtrelerde kolu çeviren redüktörlü motor bir yerli katalogda 0,75 kW'tır. Filtre altındaki eklüz (hava kilidi) de toplanan unu hatta geri verir ve ayrı bir motorla döner; bir katalogda eklüz besleme motorları 0,37–1,5 kW arasındadır.

Pnömatik taşıma fanı ve blower

Yüksek basınçlı pnömatik fan

Ara ürünü valslerden siklonlara emen fan, değirmenin en büyük motorlarından birini taşır. Bir yerli değirmen makinesi üreticisinin pnömatik fan serisi 15–132 kW motorla verilir. Bir fan üreticisinin değirmen uygulamasında pnömatik fan, çarkı doğrudan motor miline takılan düzende (direct drive, arrangement 4) 2 kutuplu, B3 ayaklı, 400/690 V'luk 110 kW'lık bir motorla çalışır. Üretici, bu düzende çarkın yükünün motor rulmanlarında kaldığını ve çark balansına bu yüzden özel dikkat gösterildiğini yazar. Motor değişiminde rulman tipi, mil ölçüsü ve flanş ya da ayak bağlantısı fan üreticisinin çiziminden teyit edilmelidir.

Döner loblu (Roots) blower'ın tahrik motoru

Unun silolar arasında ya da dökme yük aracına uzun mesafede taşınmasında pozitif deplasmanlı döner loblu blower kullanılır. Blower her devirde yaklaşık sabit hacimde hava basar; motorun çektiği güç hattaki basınç farkıyla artar. Bir kompresör üreticisinin serisi 7,5 kW'tan 250 kW'a kadar motorla, 1000 mbar'a kadar basınç farkıyla verilir. Bu blower'larda motor çoğunlukla kayış-kasnakla bağlıdır ve ayrı değiştirilebilir. Bütünleşik sürücülü, kabinli paketlerde ise motor değişimi üreticinin onayına bağlıdır. Blower motorunun güç ve devir hesabı Roots blower motoru seçimi yazımızda ayrıca anlatılıyor.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Değirmen fan motoru kaç kW?

A) Kataloglarda görülen motor güçleri

Üretici kataloglarına göre değirmen aspirasyon fanlarında yaklaşık 4–45 kW, pnömatik taşıma fanlarında 15–132 kW, blower'larda 7,5–250 kW motor seçenekleri görülür. Filtre ve hava kilidi motorları 0,37–1,5 kW'lık yardımcı motorlardır ve ana fanın gücüne eklenmez, ayrı satır olarak listelenir. Değirmenin toplam fan gücü, tüm fanların toplamıdır.

B) DRG gamının karşıladığı kısım

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW, 1000/1500/3000 d/d, 3 faz 230/400 V ya da 400/690 V'tur; B3, B5, B14 ve B35 montaj siparişte belirtilir. Yukarıdaki aralıkların tamamı, en büyük 250 kW'lık blower motoru dahil, bu gamın içindedir. DRG gamının karşılamadığı kısımlar: patlayıcı toz bölgesi için Ex motor, fan üreticisinin özel milli ya da özel flanşlı motoru (ölçüsü teyit edilemiyorsa) ve sürücüsü motora tümleşik paket blower'lar.

Pnömatik fan gücü nasıl tahmin edilir? Örnek

Bir sektör dergisinde yayımlanan değirmen enerji çalışmasında, pnömatik fanların değirmen elektrik tüketiminin yaklaşık %20'sini oluşturduğu, kurulu pnömatik fan gücünün genellikle saatte kırılan ton buğday başına 10,5 kW seçildiği ve çekilen gücün ton/saat başına 8 kW'ın altında kalmasının beklendiği yazılır.

Örnek: Günde 240 ton buğday kıran, yani saatte 10 ton işleyen bir değirmen düşünelim.

• Kurulu pnömatik fan gücü: 10 × 10,5 = 105 kW. Çekilmesi beklenen güç: 10 × 8 = 80 kW'ın altı.
• Bu güç tek fana değil, pasajlara göre bölünmüş birkaç fana dağılır. Örneğin bir fanın 6000 m³/h havayı 9000 Pa basınç farkıyla çektiğini ve fan veriminin 0,70 olduğunu varsayalım: mil gücü = 1,667 m³/s × 9000 Pa / 0,70 ≈ 21,4 kW.
• Fanın çektiği güç hava yoğunluğuyla orantılıdır. 30 °C'ye göre 0 °C'deki hava yaklaşık %11 daha yoğundur; kış sabahı soğuk kalkışta mil gücü yaklaşık 23,8 kW'a çıkar.

Bu durumda bir üst standart güç 30 kW'tır. Doğrudan akuple 2 kutuplu tasarımda DRG-200L1-2 (2960 d/d, 400 V'ta 52,1 A) bu gücü karşılar. Fan basıncı ve debisi değirmenin ölçülmüş verisinden alınmalıdır; burada değerler örnek olarak seçildi. Fanınızın değerleriyle hesap yapmak isterseniz pompa ve fan motor gücü hesaplama sayfası işinizi görür.

Un tozu, uzun çalışma süresi ve patlama riski

Toz yükü ve fan motorunun ısınması

Aspirasyon fanı temiz hava tarafında olsa bile motor, un tozunun bulunduğu bir katta durur. Motor kanatlarına yapışan toz soğutmayı bozar; pnömatik fanların motorları da değirmen çalıştıkça hiç durmadan döndüğü için ısıl yük birikir. Periyodik bakımda motor kanatlarının ve fan kapağının temizlenmesi, rulman sıcaklığının ve titreşimin izlenmesi gerekir.

Kalkış ve hız kontrolü

Büyük fan çarkının ataleti yüksektir ve kalkış uzun sürer. Kalkışta damperi kapalı tutmak motorun yükünü azaltır. DRG'nin 4 kW ve daha büyük motorları 400/690 V sargılı olduğundan 400 V'luk şebekede yıldız-üçgen kalkışa uygundur. Karşılaştırma için yıldız-üçgen yol verme sayfasına bakabilirsiniz. Pnömatik fanlarda invertörle hız ayarı, borulardaki hava hızını ürün akışına göre tutarak enerji tüketimini azaltır ve tıkanmayı önler.

Ex motor gereken yerler

Un tozu havayla belirli oranda karıştığında patlayabilir. Filtrelerin içi, siklonlar, kirli hava kanalları ve silo üstleri çoğu tesiste patlayıcı toz bölgesi olarak sınıflandırılır. Bu bölgelerde, tesisin risk değerlendirmesine göre Ex işaretli motor zorunludur. DRG gamında Ex motor yoktur; DRG motorları yalnız sınıflandırma dışı yerlerdeki fanlar için önerilir.

Değirmen fan motoru seçerken kontrol listesi

• Fanın görevi: aspirasyon, pnömatik taşıma, filtre fanı ya da blower. Aynı güçteki iki fanın devri ve montajı farklı olabilir.
• Eski motorun plakası: kW, devir, gerilim, akım, gövde ve montaj tipi.
• Tahrik düzeni: çark motor milinde mi, kaplinli mi, kayışlı mı? Doğrudan tahrikte mil çapı, mil boyu ve rulmanlar fanın çizimiyle karşılaştırılmalıdır.
• Devir: doğrudan akuple pnömatik fanlarda çoğunlukla 2 kutup, aspirasyon fanlarında ve aspiratörlerde 4 kutup görülür. Farklı devirli motor fanın debisini ve basıncını değiştirir.
• Bölge sınıfı: motorun durduğu yer patlayıcı toz bölgesi mi? Öyleyse Ex motor gerekir.
• Yol verme ve pano: yıldız-üçgen mi, yumuşak yolverici mi, invertör mü; termik ayarı yeni motorun plaka akımına göre yapılır.

Değirmen fanları için DRG motor seçenekleri

Tablo, aspirasyon fanlarında görülen 4 kutuplu ve pnömatik fanlarda görülen 2 kutuplu pik döküm modellerden bir seçki sunar:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Tozlu ortamdaki fanlar için genel bilgi toz toplama fanı motorları sayfasında, malzeme taşıyan düz kanatlı fanlar için radyal düz kanatlı fan motorları sayfasında yer alıyor.

Bu güçteki motorlar

• DRG-160L-4 – 15 kW – 1465 d/d – 160L pik döküm
• DRG-200L1-2 – 30 kW – 2960 d/d – 200L pik döküm
• DRG-200L2-2 – 37 kW – 2960 d/d – 200L pik döküm
• DRG-250M-2 – 55 kW – 2970 d/d – 250M pik döküm
• DRG-280S-2 – 75 kW – 2975 d/d – 280S pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Un fabrikası fan motoru hakkında sık sorulan sorular

Un değirmeni pnömatik fanı kaç kW olur?

Değirmen makinesi kataloglarında pnömatik fanlar için 15–132 kW görülür. Saatte 10 ton buğday kıran bir değirmende kurulu toplam pnömatik fan gücü yaklaşık 105 kW olur ve birkaç fana bölünür.

Pnömatik fan motoru neden sık termik atar?

En sık nedenler kanatları tozla kaplanmış motor, soğuk havada artan yük, kapasitesi değişen hat ve yanlış termik ayarıdır. Ayrıca borular tıkanıp açıldıkça fanın çalışma noktası değişir; akımı ölçüp plaka değeriyle karşılaştırın.

Aspirasyon fanına 2 kutuplu motor takılabilir mi?

Fan 4 kutup için tasarlandıysa hayır. Devir iki katına çıktığında fanın çektiği güç yaklaşık sekiz katına çıkar ve çark bu hıza dayanmayabilir. Devir, fan üreticisinin verisine göre seçilir.

110 kW pnömatik fan motoru kaç amper çeker?

2 kutuplu DRG-315S-2 400 V'ta 185 A çeker. Kablo ve şalter seçimi bu akıma göre yapılır; motor kablo kesiti hesaplama aracı yardımcı olur.

Fanın plakasını, eski motorun etiketini ve fanın yerini (bölge sınıfıyla) bize iletirseniz uygun motoru birlikte belirleriz. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Tüm modeller ve un fabrikası fan motoru fiyat listesi için Elektrik Motoru Online Satın Al.
