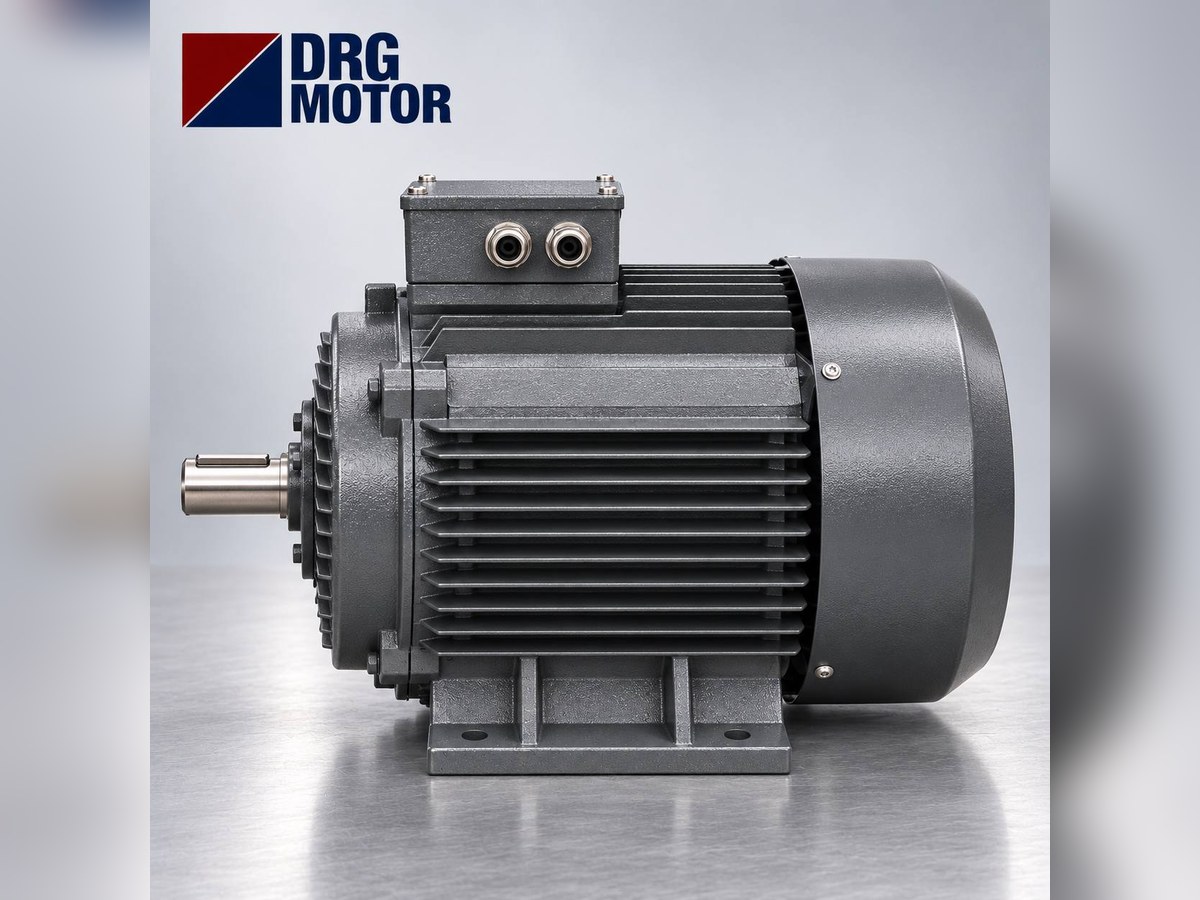

Sasör ve İrmik Temizleme Makinesi Elektrik Motorları

Sasör (irmik sasörü, irmik temizleme makinesi), kırma pasajlarından gelen irmiği tane iriliğine göre sınıflandıran ve içindeki kepek parçacıklarını hava akımıyla ayıran titreşimli elek makinesidir. Elek kasasını salındıran tahrik çoğu makinede karşı yönde dönen iki vibrasyon motorudur; üretici kataloglarında bu motorlar motor başına 0,18–0,5 kW ve 560–600 d/d olarak görülür. Daha az yaygın olan eksantrik tahrikli tipte ise kasayı standart bir asenkron motor kayış ve eksantrik kütlelerle sallar; bir üretici bu düzende 0,75 kW kurulu güç verir. Kepeği taşıyan hava ise makinenin üstündeki emiş ağzından değirmenin aspirasyon fanına gider; o fanın motoru sasörün kendi motoru değildir.

Bu sayfada sasörün değirmendeki yeri, iki tahrik düzeninin farkı, kataloglardan derlenen güç değerleri, devir değiştirmenin neden yapılmadığını gösteren basit bir hesap ve DRG gamının hangi kısmı karşıladığı anlatılıyor. Standart motorların tümünü Elektrik Motoru Online Satın Al sayfasında görebilirsiniz; vibrasyon motorları için Vibrasyon Motorları sayfasından teklif alınır.

Sasör değirmen akışında nerede durur?

Buğday temizlenip tavlandıktan sonra I. kırma valsine girer. Kırma valsleri tanesi açar; plansifter bu karışımı un, irmik, kaba kepek ve ara ürün diye ayırır. Plansifterden çıkan irmik hâlâ kepek pulları taşır. Sasör tam bu noktada devreye girer: irmiği iri, orta ve ince diye ayırır, kepekli parçaları ayrı bir çıkışa yollar ve temiz irmiği redüksiyon valslerine gönderir. Kısacası sasör, öğütme ile eleme arasında ürünün saflığını yükselten ara istasyondur.

Yumuşak buğday değirmeninde sasör

Ekmeklik un üreten tesiste sasör, düşük kül oranlı ve beyaz un elde etmek için kullanılır. Kepekten arınmış irmik redüksiyon valslerinde una çekildiğinde un rengi açılır. Bu tip değirmende sasör sayısı görece azdır ve çoğu zaman yalnız kırma irmiklerine ayrılır.

Makarnalık buğday ve irmik hattında sasör

Sert (durum) buğdaydan makarnalık irmik üreten tesiste son ürünün kendisi irmiktir; bu yüzden sasör hattın merkezinde durur ve sayısı belirgin biçimde artar. İrmik birkaç kez sasörden geçirilerek benekten (kepek noktası) arındırılır. Bir üreticinin föyünde aynı makine buğday irmiğinde iri fraksiyonda 3,6 t/h, orta fraksiyonda 2,3 t/h, ince fraksiyonda 1,4 t/h verir; yani ince irmik işleyen sasörün kapasitesi iri irmik işleyeninkinin yarısından azdır. Hattın tonajı sasör sayısını belirler, motor gücünü değil: her sasör aynı küçük motorlarla çalışır.

Elek kasası nasıl titretilir: vibrasyon motoru çifti ve eksantrik tahrik

Sasör gövdesi iki parçadır: sabit şase ve lastik takozlar üzerinde duran salınımlı elek kasası. Kasanın içinde genellikle üç kat elek bulunur; elek altında fırçalar ilerleyip geri giderek elek gözünü açık tutar. Kasanın hareketi ürünü elek boyunca çıkışa doğru iterken hava akımı hafif parçaları yukarı kaldırır.

Karşı yönde dönen iki vibrasyon motoru

Yaygın düzende kasaya doğrudan bağlı iki vibrasyon motoru vardır ve birbirine ters yönde döner. Her motorun mil uçlarında ayarlanabilir eksantrik ağırlıklar bulunur. İki motor ters döndüğünde yanal kuvvetler birbirini sıfırlar, geriye tek doğrultuda ileri-geri bir titreşim kalır; ürünü elek boyunca yürüten hareket budur. Bir üretici föyünde motorların dönüş yönleri ve ağırlık ayarlarının, doğru strok elde edilecek şekilde birlikte kalibre edilmesi gerektiği yazılıdır. Kataloglarda strok 4,0–5,0 mm aralığında verilir. Bu yüzden iki motordan biri değiştirildiğinde ötekiyle aynı tipte, aynı devirde ve aynı ağırlık ayarında olmalıdır.

Vibrasyon motoru standart motordan farklı bir üründür: rulmanları titreşim yüküne, gövdesi kasaya cıvatalanmaya göre tasarlanır. Standart motora dışarıdan ağırlık takarak vibrasyon motoru elde edilmez. DRG vibrasyon motoru gamı Vibrasyon Motorları sayfasında 0,12–15 kW olarak verilir ve bu motorlar mağazada değil teklifle satılır.

Standart motor, kayış ve eksantrik kütleler

Bazı sasörlerde titreşim, kasaya bağlı eksantrik kütlelerin bir standart asenkron motorla döndürülmesiyle üretilir. Bir üretici bu tipte iki eksantrik kütlenin kalkış, duruş ve normal çalışmada tam eşzamanlı kalması için dişli kayış kullandığını ve makinenin standart motorla çalıştığını belirtir; aynı föyde kurulu güç 50 Hz için 0,75 kW, 60 Hz için 0,86 kW'tır. Bu düzende motor titreşimin dışında, şasede durur. Arızada yerine aynı güçte, aynı kutup sayısında ve aynı mil ölçüsünde standart bir motor takılabilir; kayış oranı makinenin kendi değeridir ve değiştirilmez.

Aspirasyon bağlantısı ve hava ihtiyacı

Sasörün üst kapağındaki hava kanalları ve ayar klapeleri elek yüzeyi boyunca eşit vakum dağıtır. Kataloglarda tek kasalı modeller için 40–80 m³/dk, çift kasalı modeller için 100–160 m³/dk hava ihtiyacı verilir. Bu hava makinenin kendi motorundan değil, değirmenin merkezi aspirasyon sisteminden ya da sasör grubuna ayrılmış bir fandan gelir. Fan motorunun seçimi bu sayfanın konusu değildir; fan tipleri ve motorları için Fan Motorları sayfasına bakın. Vakum ayarı bozuk bir sasörde motor sağlam olsa bile irmik temizlenmez; arıza aranırken önce klapeler ve filtre basıncı kontrol edilmelidir.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sasör motoru kaç kW? Üretici kataloglarındaki değerler

A) Kataloglarda görülen motorlar

Bu makine grubunda üretici modeline ve kapasitesine göre motor başına yaklaşık 0,18–0,5 kW vibrasyon motoru görülür; iki ya da dört motorlu düzende sasör başına toplam 0,36–1,6 kW eder. Eksantrik tahrikli tipte tek standart motor 0,75 kW'tır. Tabloda aspirasyon fanı yoktur; o güç değirmenin aspirasyon sistemine aittir ve sasör sayısına göre toplu hesaplanır.

Gücü büyüten şey kapasite değil kasa sayısı ve elek genişliğidir. Çift kasalı model tek kasalının iki katı motor taşır. Aynı kasada iri irmik işlense de ince irmik işlense de motor değişmez; değişen elek numarası ve hava ayarıdır.

B) Sasörde DRG gamının yeri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW, 1000/1500/3000 d/d, 3 faz 230/400 V ya da 400/690 V'tur; montaj B3, B5, B14 ve B35 sipariş notuyla belirtilir. Sasörde bu gamın karşıladığı kısım, eksantrik tahrikli makinelerin 0,25–0,75 kW'lık standart motorudur; bu güçte 4 ve 6 kutuplu alüminyum ve pik döküm modeller vardır. Kataloglarda geçen 560–600 d/d vibrasyon motorları ise DRG gamının dışındadır: Vibrasyon Motorları sayfasında listelenen devirler 750, 1000, 1500 ve 3000 d/d'dir. Bu motorların yerine farklı devirde motor takılmaz (aşağıdaki hesaba bakın). Vibrasyon motorlu sasör için motorun plakasıyla birlikte iletişim sayfasından ya da WhatsApp üzerinden teklif isteyin; uygun bir karşılık yoksa doğru yol makine üreticisinin yedek motorudur.

Aşağıdaki tablo yalnız eksantrik tahrikli sasörler için geçerlidir:

Devir neden değiştirilmez: titreşim frekansı ve merkezkaç kuvveti

Vibrasyon motorunda eksantrik ağırlığın ürettiği kuvvet F = m·r·ω² bağıntısıyla devrin karesiyle büyür (m: ağırlık kütlesi, r: ağırlık merkezinin milden uzaklığı, ω: açısal hız). Aynı ağırlık ayarında devri değiştirmek kuvveti şu oranda değiştirir:

• 600 d/d → titreşim frekansı 600 / 60 = 10 Hz. Bu, kataloglardaki sasör motorlarının devridir.
• 750 d/d → 12,5 Hz; kuvvet oranı (750 / 600)² ≈ 1,56, yani yaklaşık %56 daha fazla kuvvet.
• 1000 d/d → yaklaşık 16,7 Hz; kuvvet oranı (1000 / 600)² ≈ 2,78, yani neredeyse üç kat.

Sonuç iki yönlüdür. Kuvvet arttığında strok büyür, irmik elek üzerinde fazla hızlı ilerler ve sınıflandırma bozulur; lastik takozlar, elek çerçeveleri ve motor rulmanları tasarlandığından fazla yüklenir. Frekans değiştiğinde de kasa, şasenin ve takozların tasarım noktasından uzaklaşır. Ağırlıkları azaltarak kuvveti eşitlemek bile frekansı geri getirmez. Bu yüzden sasörün vibrasyon motoru yalnız aynı devirdeki eşdeğeriyle değiştirilir. Eksantrik tahrikli tipte ise kasa devri kayış oranıyla belirlenir; motor plakasındaki kutup sayısı korunursa makine devri değişmez.

Sasör motoru değişiminde kontrol listesi

• Tahrik tipini belirleyin: kasaya cıvatalı iki motor varsa vibrasyon motorudur; motor şasede ve kayışla bağlıysa eksantrik tahriklidir.
• Vibrasyon motorunda plakadan güç, devir, merkezkaç kuvveti ve ağırlık ayar konumunu not edin; sökmeden önce ağırlıkların açısını işaretleyin.
• İki motorun dönüş yönünü kontrol edin: ikisi aynı yöne dönerse kasa düz değil dairesel ya da yalpalı hareket eder. Faz sırası değişirse yön de değişir; bağlantıyı yetkili elektrikçi yapmalıdır.
• Eksantrik tahrikte kasnak çapı, kayış tipi ve motor mil ölçüsü eskisiyle aynı olmalıdır. DRG ürün sayfalarında mil ve ayak ölçüleri yer alır.
• Termik röle plakadaki akıma göre ayarlanır. Bu güçte akımlar 1 A civarındadır; yanlış kademeli termik motoru korumaz.
• Un ve irmik tozu ortamı: DRG motorları IP55 koruma sınıfındadır. Tesisin patlayıcı toz ortamı sınıflandırması Ex motor istiyorsa bu DRG gamında yoktur; o noktada belgeli motor gerekir.
• Değişimden sonra boşta ve yükte strok ile ürün akışını kontrol edin; hava klapelerini yeniden ayarlayın.

Sasör için DRG motor seçenekleri

Tablo eksantrik tahrikli sasörlerde ve sasör grubundaki küçük yardımcı tahriklerde kullanılabilecek modelleri gösterir:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Değirmendeki vals motorları için vals motoru seçimi ve yedek motor yazımızı, tüm hatta motor tedariki için un değirmenlerine motor tedariki yazımızı okuyabilirsiniz.

Bu güçteki motorlar

• DRG-712-4 – 0,37 kW – 1340 d/d – 71 alüminyum
• DRG-802-4 – 0,75 kW – 1420 d/d – 80 pik döküm
• DRG-801-6 – 0,37 kW – 890 d/d – 80 alüminyum
• DRG-90S-6 – 0,75 kW – 935 d/d – 90S pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sasör motoru: sık sorulan sorular

İrmik sasörü motoru kaç kW?

Vibrasyon motorlu sasörlerde kataloglarda motor başına 0,18–0,5 kW görülür; makine başına iki ya da dört motor bulunur. Eksantrik tahrikli bir modelde tek standart motor 0,75 kW'tır.

Sasörün iki motoru neden ters yönde döner?

Ters dönen iki eksantrik ağırlığın yanal kuvvetleri birbirini götürür; geriye ürünü elek boyunca iten düz bir titreşim kalır. Aynı yöne dönerlerse kasa yalpalar ve sınıflandırma bozulur.

600 d/d vibrasyon motoru yerine 750 d/d takılabilir mi?

Önerilmez. Aynı ağırlık ayarında kuvvet yaklaşık %56 artar ve titreşim frekansı 10 Hz'ten 12,5 Hz'e çıkar. Makine üreticisinin onayı olmadan devir değiştirilmez.

Sasör aspirasyon fanının motoru da sasörle birlikte mi seçilir?

Hayır. Fan değirmenin aspirasyon sistemine aittir ve birden çok sasörün hava ihtiyacının toplamına göre seçilir. Sasör föyündeki 40–160 m³/dk değeri bu hesabın girdisidir.

Sasörün plakasını ya da tahrik düzeninin fotoğrafını gönderin; standart motorlu tipte uygun modeli, vibrasyon motorlu tipte teklif seçeneğini birlikte netleştirelim. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Eksantrik tahrikli sasöre uyan standart motorlar ve anlık fiyatları Elektrik Motoru Online Satın Al sayfasındadır.
