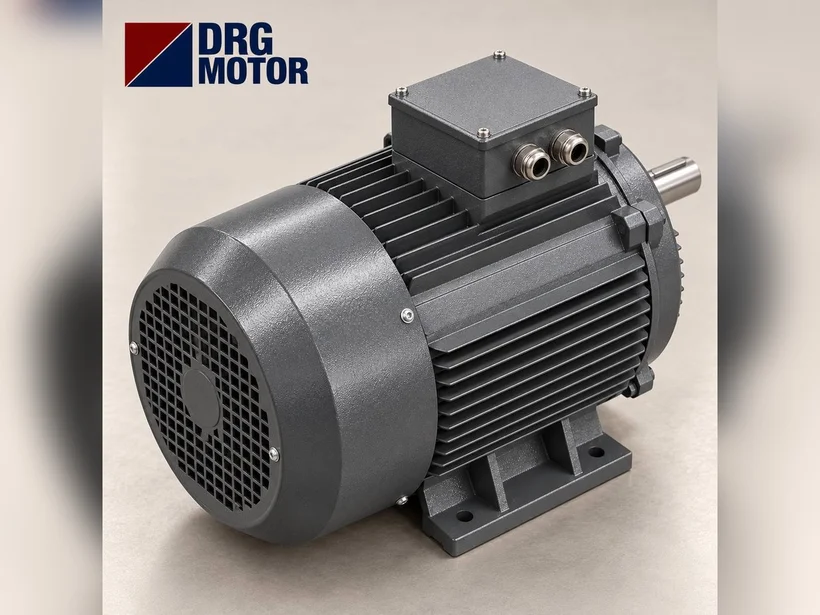

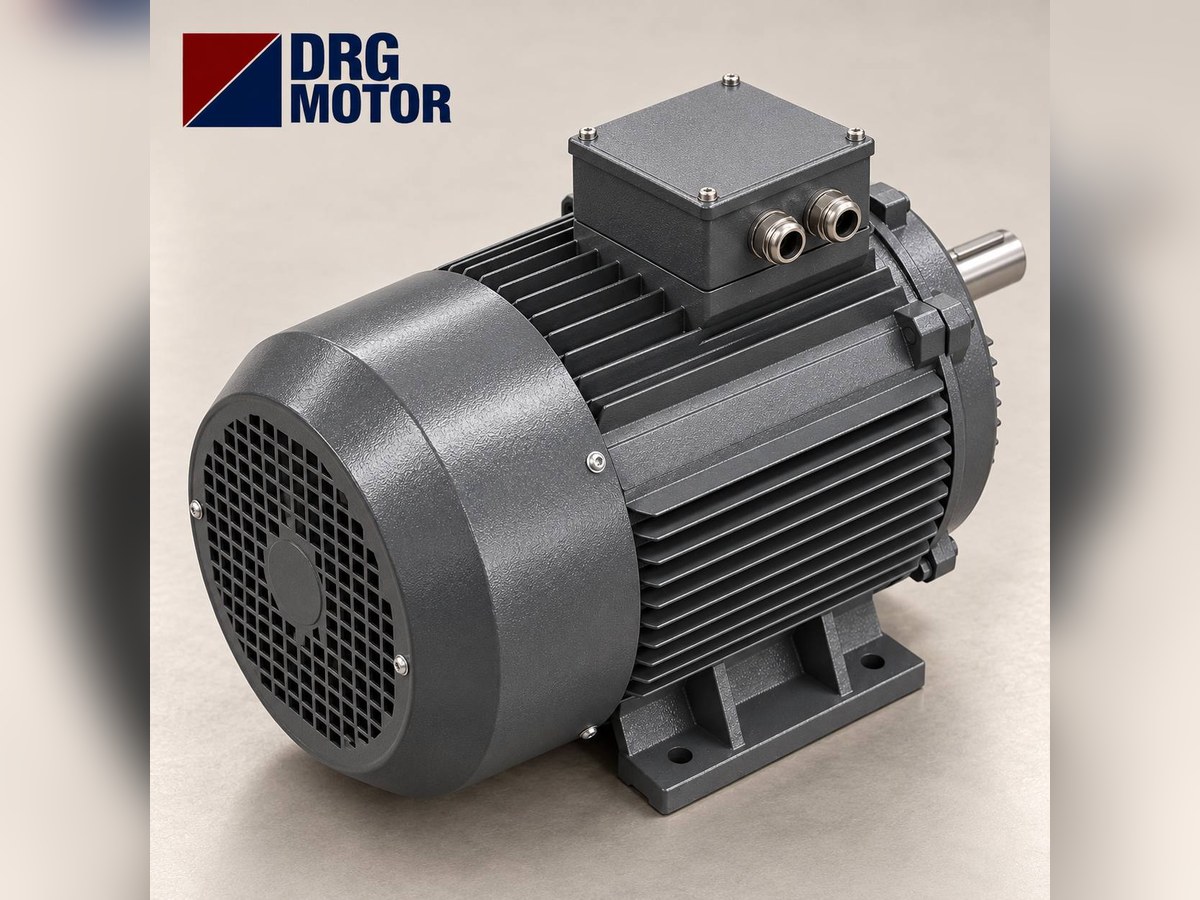

Yem Kırma ve Öğütme Makinesi Elektrik Motorları

Yem kırma ve öğütme makinesi motoru, çekiçli değirmenin rotorunu ya da valsli kırıcının merdanelerini döndürerek tahılı ve küspeyi istenen tane boyutuna indiren elektrik motorudur. Çekiçli değirmende motor rotora genellikle kaplinle doğrudan bağlanır ve rotor motor devrinde döner; valsli kırıcıda ise merdaneler kayış ya da dişli ile daha yavaş çevrilir. Üretici kataloglarında çiftlik tipi değirmenlerde 5,5 kW'tan, fabrika tipi büyük değirmenlerde 450 kW'a kadar motor görülür.

Bu sayfa yem fabrikasının öğütme bölümüne odaklanır: değirmen tipleri, elek ölçüsünün motor yüküne etkisi, öğütme hattındaki yardımcı motorlar ve DRG gamındaki karşılıklar. Kapasiteden kW hesabı ve çekiç uç hızı yem kırma ve yem karma makinesi motoru yazımızda, rotor ataleti ile kalkış süresi ise çekiçli değirmen motoru seçimi yazımızda anlatıldı; burada tekrar edilmiyor. Yem hattının tamamı için Yem Makinesi Elektrik Motorları ana sayfamıza, modeller için Elektrik Motoru Online Satın Al sayfasına bakabilirsiniz.

Yem kırma makinesi türleri ve motorun görevi

Çekiçli değirmen

Yem sanayisinde en yaygın kırıcıdır. Rotora pimlerle asılı serbest çekiçler, tahılı darbe ile parçalar ve elekten geçecek boya gelene kadar haznede tutar. Fabrika tipi değirmenlerde hazne geniş, rotor çapı bir metrenin üzerindedir; damla şekilli ve geniş hazneli tasarımlar bu grubun alt türleridir. Motorun görevi rotoru sabit devirde tutmaktır: devir düşerse çekiçlerin uç hızı azalır, ürün irileşir.

Fanlı ve kendinden taşımalı çiftlik değirmenleri

Çiftliklerde kullanılan küçük değirmenlerde rotor aynı zamanda bir fan gibi çalışır: öğütülen ürünü hava ile boru içinden siloya ya da siklona üfler. Bu tiplerde motor hem öğütme hem taşıma işini yapar; boru uzadıkça ve dirsek arttıkça motor yükü de artar. Bir üretici bu tip değirmenler için ürünün mil çıkışından sonra 12 m'ye kadar taşınabildiğini yazar.

Valsli (merdaneli) kırıcı

İki ya da daha fazla oluklu merdane arasından geçen tane ezilerek kırılır. Ruminant yemlerinde iri kırma, mısır ve arpa ezme ile pelet sonrası kırmada kullanılır. Merdane çiftleri tek bir motorla kayış üzerinden ya da her çift ayrı motorla sürülür; besleme merdanesinin kendi küçük motoru vardır. Çekiçli değirmene göre ton başına daha az enerji harcar ama ince öğütme için uygun değildir.

Yem kırıcıda motor gücü: katalog değerleri

A) Piyasadaki modellerde görülen motor güçleri

Bu makine grubunda üretici modeline ve kapasitesine göre yaklaşık 5,5–450 kW motor seçenekleri görülür. Tabloda değirmen motoru ile aspirasyon fanı ayrı satırdadır: fabrika tipi bir değirmende 250 kW'lık ana motorun yanında 30 kW'lık bir fan motoru bulunabilir ve öğütme bölümünün gücü bu ikisinin toplamıdır. Valsli kırıcıda katalog yalnız azami gücü verir; kesin değer vals boyu ve çift sayısına göre seçilir.

Kapasite (t/h) arttıkça güç büyür; ama aynı kapasitede bile güç tahılın cinsine, nemine ve istenen inceliğe göre değişir. Örneğin bir katalog kapasiteyi yüzde 13 nemli mısır ve 3 mm elek için verir; daha ince elekle aynı motor daha az ton işler.

B) DRG gamında karşılığı olan motorlar

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Yem kırıcıları için gamımızda 2 kutuplu (3000 d/d) ve 4 kutuplu (1500 d/d) pik döküm motorlar 355 kW'a kadar vardır; Küçük çiftlik değirmenlerinde 11 kW'a kadar hafif alüminyum gövde bir seçenektir. Bağlantı 400 V şebekede 4 kW ve üstü modellerde 400/690 V sargıyla üçgendir. Çiftlik değirmenleri ile orta ve büyük fabrika değirmenlerinin 355 kW'a kadar olan motorları bu gamın içindedir. 355 kW üstündeki çok hazneli değirmen motorları DRG gamı dışında kalır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Elek ölçüsü ile güç arasındaki ilişki

Çekiçli değirmende ürün, elek deliğinden geçecek kadar küçülene kadar haznede döner. Delik küçüldükçe tane haznede daha uzun kalır, daha çok darbe alır ve motor ton başına daha fazla enerji harcar. Ticari ölçekte iki değirmenle yapılmış bir araştırmada 2,3, 3,9 ve 6,3 mm elekler denenmiş; elek deliği büyüdükçe değirmen motor yükünün azaldığı ölçülmüştür. Aynı çalışma, uç hızı artırıldığında motor yükünün yükseldiğini de göstermiştir.

Değirmen akımına göre besleme ayarı

Yem fabrikalarında besleyici, değirmen motorunun akımına göre otomatik ayarlanır. Besleyicinin invertörü, değirmen motorunu nominal akımının belirli bir oranında tutacak şekilde hızlanır ya da yavaşlar. Örnek: 55 kW'lık DRG-250M-2 motorunun 400 V'taki nominal akımı 93,5 A'dır. Hedef yük yüzde 85 seçilirse besleme, motor akımı yaklaşık 79 A olacak şekilde ayarlanır. Elek inceltildiğinde aynı akımda daha az ton geçer; besleyici bunu kendiliğinden düzeltir. Akım hedefi nominal değerin üzerine çıkarılmamalıdır.

Elek ve çekiç durumunun belirtileri

Öğütme hattındaki yardımcı motorlar

Bir yem değirmeni tek motorla çalışmaz. Değirmenin üstünde, tahılı haznenin tüm genişliğine eşit dağıtan bir besleyici vardır; bu besleyici genellikle invertörlü küçük bir motor-redüktördür. Besleyicinin altındaki mıknatıs ve taş tutucu motorsuzdur ama bakımı ihmal edilirse yabancı cisim çekiçlere ulaşır ve motor ani darbe yükü görür.

Değirmenin altında öğütülmüş ürünü haznedeki havayla birlikte çeken aspirasyon sistemi bulunur: bir fan, bir filtre ve filtrenin altında hücreli döner besleyici (hava kilidi). Aspirasyon çalışmazsa elek tıkanır, ürün ısınır ve değirmen motorunun akımı yükselir. Bu yüzden kalkış sırası şöyledir: önce boşaltma helezonu ve aspirasyon, sonra değirmen motoru, en son besleyici. Duruşta sıra terstir.

Fanın ve döner besleyicinin motoru ayrı seçilir; bunlar Yem Dozajlama ve Yem Helezonu sayfalarımızın konusudur.

2 kutup mu, 4 kutup mu? Rotor çapına göre devir

Yem değirmenlerinde 2 kutuplu motorun doğrudan bağlanması küçük ve orta boyutlarda yaygındır. Üretici kataloglarında çiftlik ve orta değirmenler için “3000 d/d elektrik motoru” ve 2980 d/d mil devri yazar. Rotor çapı büyüdükçe aynı devirde çevresel hız çok yükselir, bu yüzden bir metrenin üzerindeki rotorlarda kataloglar 1500 d/d motor verir:

• 560 mm rotor, 2960 d/d: çevresel hız yaklaşık 87 m/s.
• 1111 mm rotor, 1485 d/d: yaklaşık 86 m/s.
• 1328 mm rotor, 1485 d/d: yaklaşık 103 m/s.

Yani büyük rotorlu değirmen 4 kutuplu motorla, küçük rotorlu değirmenin 2 kutuplu motorla eriştiği hıza ulaşır. Eski bir değirmende motor değiştirilirken kutup sayısı değiştirilmez: 4 kutuplu bir değirmene 2 kutuplu motor takmak rotor ve çekiç pimleri için tehlikelidir. İnvertörle uç hızını ayarlamak mümkündür, ancak üst devir sınırını değirmen üreticisi belirler.

Montaj, mil ve kaplin

Doğrudan bağlı değirmenlerde motor genellikle ayaklı (B3) ve ortak şasededir; rotor mili ile motor mili esnek kaplinle birleşir. Çiftlik değirmenlerinde rotor çoğu zaman doğrudan motor miline takılır ve motor flanşlıdır (B5); bu durumda mil çapı ve boyu birebir aynı olmalıdır. Örneğin 2 kutuplu 55 kW DRG-250M-2 60 mm mil ve 140 mm mil boyu ile gelir. Kesin montaj tipi ve mil ölçüsü değirmen üreticisinin çiziminden alınır.

Yem kırma makinesi için DRG modelleri ve fiyatlar

Tablodaki değerler mağaza verisinden alınmıştır:

Tablodaki 4 kutuplu iki model, bir metrenin üzerindeki rotorlu fabrika değirmenleri içindir. Valsli kırıcılarda merdane devri kayışla düşürüldüğü için çoğunlukla 4 kutuplu motor kullanılır; kasnak oranını kasnak ve kayış hesaplama aracıyla bulabilirsiniz.

Yem kırma motoru fiyatı: canlı tablo

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-160M1-2 – 11 kW – 2945 d/d – 160M pik döküm
• DRG-160M2-2 – 15 kW – 2945 d/d – 160M pik döküm
• DRG-200L1-2 – 30 kW – 2960 d/d – 200L pik döküm
• DRG-225M-2 – 45 kW – 2965 d/d – 225M pik döküm
• DRG-250M-2 – 55 kW – 2970 d/d – 250M pik döküm
• DRG-315M-4 – 132 kW – 1488 d/d – 315M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Yem kırma motoru hakkında sorular

Yem öğütme makinesi motoru neden çok ısınır?

En sık nedenler tıkalı elek, çalışmayan aspirasyon ve fan kapağında biriken tozdur. Bunlar akımı yükseltir ya da soğutmayı keser. Önce besleme akım hedefini, sonra aspirasyon fanını ve motorun soğutma yollarını kontrol edin.

Valsli kırıcıda kaç devir motor kullanılır?

Merdaneler yavaş döndüğü için genellikle 4 kutuplu motor ve kayış ya da dişli düzeni kullanılır. Çift sayısı ve vals boyu gücü belirler; değeri makinenin plakasından alın.

Değirmen motoru hangi sırayla çalıştırılmalı?

Önce boşaltma ve aspirasyon, sonra değirmen, en son besleyici. Duruşta önce besleyici durur, değirmen boşalınca motor kapatılır.

Yem değirmeni motoru fiyat listesi nerede?

Yukarıdaki canlı tablo mağazadan güncel fiyatları getirir. Tüm güç ve devirler mağaza sayfasında listelidir.

Değirmenin plakasını, rotor çapını ve eski motorun etiketini gönderin; uygun modeli birlikte belirleyelim. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Tüm modeller için Elektrik Motoru Online Satın Al.
