Plastik Yıkama Hattı Motorları

Plastik yıkama hattı motoru, kırılmış ve kirli plastiği temiz pul hâline getiren makineleri döndüren trifaze elektrik motorlarının ortak adıdır: ıslak kırıcının rotoru, friksiyon yıkayıcının kanatlı mili, yüzdürme havuzunun helezon ve çarkları, sıcak yıkama tankının karıştırıcısı, su pompaları, santrifüj kurutucu ve kurutma fanları. Tek bir hatta küçük ve büyük onlarca motor çalışır. Doğru seçim; makinenin istediği güç ve devre, ıslak ortama ve kalkış biçimine göre yapılır.

Bu sayfa makinenin değil, makinedeki motorun sayfasıdır. DRG Motor yıkama makinesi, redüktör, su pompası ya da invertör satmaz; bu makineleri döndüren elektrik motorunu sağlar. Uygun modeller Elektrik Motoru Online Satın Al sayfasında listelenir.

Yıkama hattı nedir, malzemeye göre nasıl değişir?

Bir yıkama hattı; toplanmış ambalaj, film, kasa, bidon ya da şişe kırığını kum, toprak, kâğıt, yağ ve yapışkandan arındırır, sonra suyunu alıp kuru pul olarak ekstrüzyona ya da satışa hazırlar. Makinelerin sırası aynı kalsa da malzeme değiştikçe hangi makinenin ağır çalıştığı değişir.

Film ve yumuşak plastik (LDPE, LLDPE, PP çuval)

Tarım filmi, streç ve dokuma çuval suyu bünyesinde tutar, rotora ve helezona sarılır. Bu hatlarda ıslak kırıcıdan sonra çoğu zaman birden fazla friksiyon yıkayıcı ve yüzdürme havuzu bulunur; son kurutmada santrifüj yerine ya da onunla birlikte vidalı sıkma makinesi kullanılır. Hattın en büyük motoru genellikle bu sıkma makinesindedir.

Sert plastik (HDPE bidon, PP kasa)

Sert parçalar ıslak kırıcıyı darbeli yükler, pul ise daha ağır ve kumludur. Yüzdürme havuzunda HDPE ve PP yüzer, ağır kirler dibe çöker. Kurutmada santrifüj kurutucu yeterli olur; sıkma makinesine genelde gerek kalmaz. Yağlı bidonlarda sıcak yıkama tankı eklenir.

PET şişe hattı nerede ayrılır?

PET de bir yıkama hattında işlenir, ama etiket sökme, kapak ayırma ve kostikli sıcak yıkama gibi kendine has aşamaları vardır. Bunları ayrı bir sayfada, PET Şişe Geri Dönüşüm Hattı Motorları başlığında anlatıyoruz; burada film ve sert plastikte ortak olan makinelere odaklanıyoruz.

Hat boyunca motorlar: makine makine

Islak kırıcı

Islak kırıcı, kesme odasına sürekli su püskürtülen bir bıçaklı kırıcıdır. Su hem ilk kaba yıkamayı yapar hem de bıçakları soğutur. Motor rotoru genellikle kayış ve kasnakla döndürür; incelediğimiz bir katalogda rotor 470 d/d'de döner ve motor gücü rotor çapına göre 55–90 kW arasında değişir. Kırıcının yük karakteri ve kasnak hesabı için plastik kırma makinesi motoru yazımız ayrıntı verir; burada önemli olan, ıslak kırıcıda motorun hem darbeli yükü hem de sıçrayan suyu aynı anda karşılamasıdır.

Friksiyon yıkayıcı

Eğik bir gövde içinde yüksek devirde dönen kanatlı mil, pulu birbirine ve elek yüzeyine sürterek yapışık kiri söker. Rotor devri katalogda 720–1200 d/d aralığında verilir; motor çoğunlukla gövdenin üst ucuna, kayışla bağlanır. Mil uzun ve kanatlar ağır olduğundan dolu gövdeyle kalkış motoru zorlar; hat durduğunda yıkayıcıyı boşaltmadan yeniden yol vermek, en sık karşılaşılan termik açma sebeplerindendir.

Yüzdürme havuzu: kazıyıcı çarklar ve dip helezonu

Havuzun üstünde dönen çarklar ya da tamburlar yüzen pulu ileri iter, dipteki helezon çöken ağır kiri dışarı alır. Buradaki motorlar küçüktür (incelediğimiz katalogda 0,37 kW'tan 5,5 kW'a kadar) ve çoğunlukla düşük çıkış devri için redüktörle çalışır. Hız, malzemenin havuzda kalma süresini belirlediği için bu motorlar sık sık invertörle ayarlanır.

Sıcak yıkama tankı karıştırıcısı ve pompalar

Yağlı ya da yapışkan etiketli sert plastikte pul, ısıtılmış ve deterjanlı suda karıştırılır. Karıştırıcı motoru tankın üstünde dikey durur ve redüktörle yavaşlatılır; motor dikey montaja uygun sipariş edilmelidir. Hattın su döngüsünü ise santrifüj pompalar döndürür: ön yıkama suyu, havuz besleme, filtre geri yıkama ve çamur pompası. Pompa motorları çoğunlukla 2 kutuplu ve doğrudan akuple çalışır.

Susuzlaştırma ve kurutma motorları

Yıkamadan çıkan pul bol su taşır; hattın sonunda bu suyu alan iki ya da üç makinenin her birinin motoru farklı bir iş yapar.

Santrifüj kurutucu

Elek sepeti içinde yüksek devirde dönen kanatlı rotor suyu merkezkaç kuvvetiyle atar. Katalogda rotor devri büyüdükçe düşer: Ø400 mm mil 1400 d/d, Ø750 mm mil 1080 d/d. Ağır rotorun devrine çıkması saniyeler sürer; bu yüzden kalkış akımı uzun sürer ve koruma ayarı buna göre yapılmalıdır. Kalkış ataleti ve kasnak seçimi plastik kurutma ve sıkma makinesi motoru yazımızda ayrıca işlendi.

Sıkma (squeezer) makinesi

Film hattına özgüdür: büyük çaplı vida filmi bir kalıba doğru preslerek suyunu sıkar ve yarı plastikleşmiş topaklar hâlinde çıkarır. Vida yavaş döner, bu nedenle ana motor dişli kutusu üzerinden büyük moment verir. İncelediğimiz iki modelde ana motor 90 ve 132 kW'tır; çıkıştaki kesici ve fan ayrı küçük motorlarla çalışır.

Termal kurutma fanı

Son nemi almak için pul, sıcak hava borusunda taşınır. Motor burada fanı döndürür; ısıyı elektrikli ısıtıcı ya da buhar verir. Fan motorları genellikle 2 ya da 4 kutupludur, doğrudan ya da kayışla bağlanır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Piyasadaki yıkama makinelerinde motor gücü

Aşağıdaki tablo farklı üreticilerin kataloglarında yayımlanan modellerden derlendi. Değerler makine başına motor gücüdür; hattın toplam kurulu gücü değildir.

Tablo bir arada okunduğunda yıkama makinelerindeki tekil motorlar yaklaşık 0,37 kW ile 132 kW arasında dağılır. Güç; saatlik pul miktarı, rotor çapı, malzemenin film mi sert mi olduğu ve kir yüküyle değişir. Aynı kapasitede film hattı, sıkma makinesi yüzünden sert plastik hattından daha büyük bir son motor ister.

Örnek hesap: yıkama suyu pompası ve friksiyon kasnağı

Pompa motoru

Ön yıkama tankını besleyen bir pompanın saatte 30 m³ suyu 25 m basma yüksekliğine çıkardığını, pompa veriminin 0,65 olduğunu varsayalım. P = ρ · g · Q · H / η_pompa = 1000 × 9,81 × (30 / 3600) × 25 / 0,65 ≈ 3,14 kW. Bir üst standart güç 4 kW'tır; 2 kutuplu DRG-112M-2 (2905 d/d, 400 V'ta 7,45 A) bu iş için uygun bir adaydır. Kendi değerlerinizle pompa ve fan motoru gücü hesaplama aracını kullanabilirsiniz.

Friksiyon yıkayıcı kasnak oranı

Katalogda 45 kW'lık bir yıkayıcının rotoru 1200 d/d döner. 4 kutuplu 45 kW motorumuz DRG-225M-4 1485 d/d'dir; oran 1485 / 1200 ≈ 1,24. Motor kasnağı 200 mm seçilirse rotor kasnağı yaklaşık 248 mm olur. Rotordaki moment kayıplar hariç 45 × 9550 / 1200 ≈ 358 Nm'dir; motorun anma momenti 289,4 Nm olduğundan aradaki fark kasnak oranıyla karşılanır. Kesin oran makine üreticisinin çiziminden alınır.

Su, nem ve sıçrama: motor korumasında dikkat

Yıkama hattı bir tesisin en ıslak bölümüdür. DRG motorları IP55 korumalıdır; bu, toza ve her yönden gelen su püskürmesine karşı koruma demektir. Basınçlı su jetiyle yıkanan ya da suya gömülen yerler için daha yüksek koruma gerekir; IP66 motor gamımızda yoktur.

• Motoru, mümkünse sıçrama hattının dışına, tank kenarından yukarıya yerleştirin; kayış koruyucusu suyu motora yönlendirmemeli.
• Klemens kutusunun kapak contası ve kablo rakoru sıkı kapatılmalı, kablo rakora aşağıdan girecek biçimde damla halkası yapılmalı.
• Dikey karıştırıcı motorlarında mil aşağı bakar; motor dikey türev olarak istenmeli ve üstüne su birikmemeli.
• Kostik ya da deterjanlı su motor boyasını zamanla yıpratır; yıkama sırasında motorun üstüne doğrudan hortum tutulmamalı.
• Uzun duruşlardan sonra ıslak bölgedeki motorların sargı yalıtımı devreye almadan önce ölçülmeli.

Hattaki susuzlandırma eleği gibi titreşimli makineler çoğunlukla vibrasyon motoruyla çalışır. Vibrasyon motoru ayrı bir ürün grubudur ve standart asenkron motorla karıştırılmamalıdır; ihtiyacınızı bize bildirin, ayrıntı için vibrasyon motorları yazımıza bakabilirsiniz.

DRG motorları: yıkama hattına uygun güçler

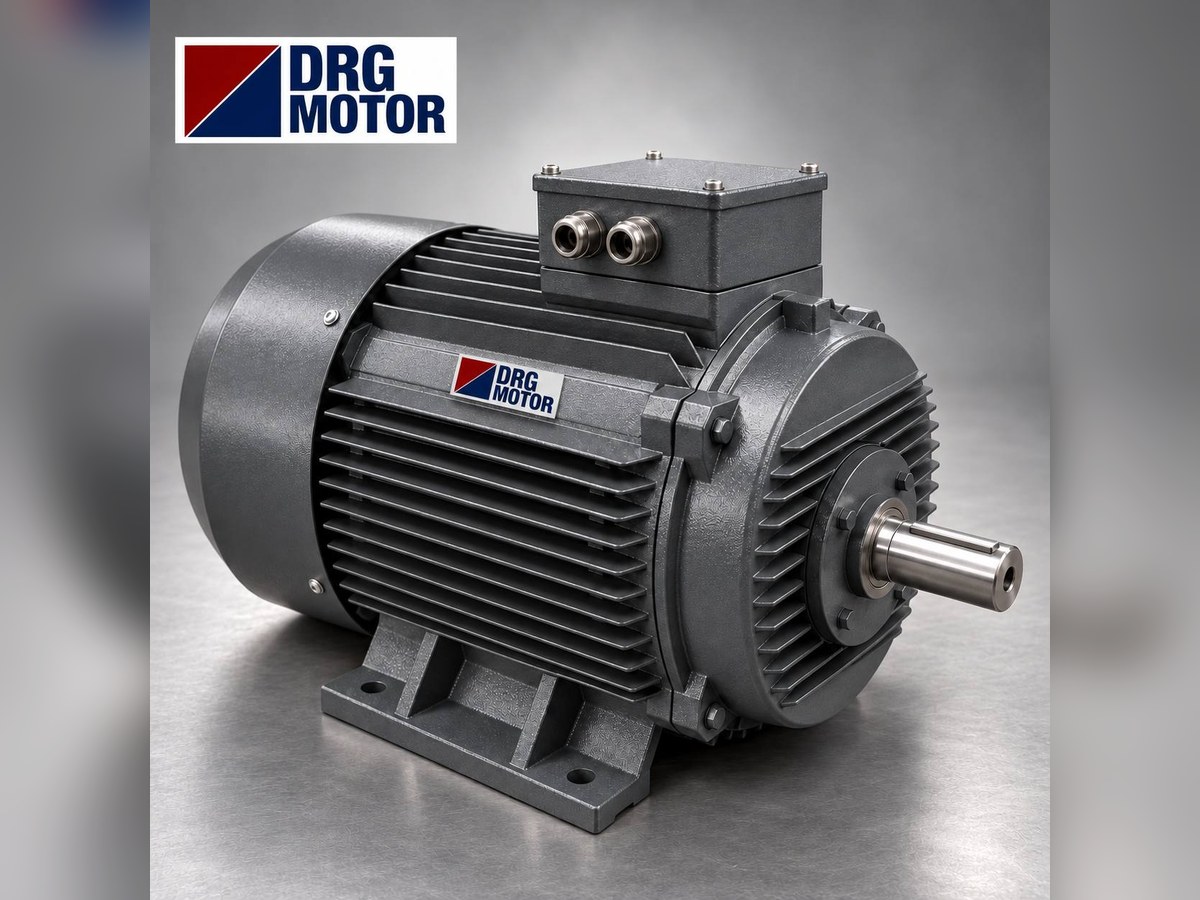

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Yıkama hattında kullanılan güçlerin büyük kısmı gamımızın içindedir: 11 kW'a kadar alüminyum (0,25 kW'tan başlayarak) ve 355 kW'a kadar pik döküm (0,55 kW'tan başlayarak) gövdeli, 6, 4 ya da 2 kutuplu trifaze motorlar. Montaj tipleri B3, B5, B14, B34, B35 ve gövdeye göre dikey türevlerdir. Tablodaki örnekler veri dosyamızdan alınmıştır:

Eski motorun yerine sipariş vermeden önce şunları yan yana koyun: motor etiketindeki kW, devir, gerilim ve bağlantı; gövde ve montaj tipi; mil çapı ve kama; flanş varsa ölçüsü; kasnak ya da kaplin bağlantısı. Bu değerleri makine üreticisinin dokümanıyla birlikte kontrol ediyoruz; fotoğraf ve etiket bilgisi gelmeden kesin uyum sözü vermiyoruz. Santrifüj kurutucu ve sıkma makinesi gibi ağır kalkışlı makinelerde yol verme yöntemini de belirtin.

Canlı fiyat tablosu

Yıkama hattında sık kullanılan güçlerdeki motorlarımızın fiyatları mağazadan anlık gelir:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-132S-4 – 5,5 kW – 1460 d/d – 132S pik döküm
• DRG-180L-4 – 22 kW – 1470 d/d – 180L pik döküm
• DRG-225M-4 – 45 kW – 1485 d/d – 225M pik döküm
• DRG-250M-4 – 55 kW – 1485 d/d – 250M pik döküm
• DRG-280M-4 – 90 kW – 1486 d/d – 280M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Ürünleri inceleyin, teklif isteyin: tüm modeller Elektrik Motoru Online Satın Al sayfasında. Hattınızdaki motorların etiket fotoğraflarını WhatsApp üzerinden gönderirseniz, makine makine eşleşen modelleri içeren bir teklif hazırlarız.

Sıkça sorulan sorular

Plastik yıkama hattında en büyük motor hangisidir?

Sert plastik hattında genellikle ıslak kırıcı ya da santrifüj kurutucu, film hattında ise çoğu zaman sıkma makinesinin ana motorudur. Kesin cevap hattın kapasitesine ve makine listesine bağlıdır.

HDPE yıkama hattı motoru ile film hattı motoru farklı mı?

Motorlar aynı tip trifaze asenkron motorlardır; fark güç dağılımındadır. HDPE hattında kırıcı darbe alır, film hattında sarılma ve sıkma yükü öne çıkar. Seçimi makinenin etiketine göre yapın.

Islak ortamda pik döküm mü alüminyum gövde mi seçilmeli?

11 kW'a kadar iki gövde de vardır. Pik döküm daha ağır ve darbeye dayanıklıdır; alüminyum hafiftir. İkisi de IP55'tir; asıl önemli olan klemens kutusunun ve rakorun doğru kapatılmasıdır.

Yıkama hattı motorunun fiyatını nasıl öğrenirim?

Güç, devir ve gövde fiyatı belirler; bugünkü rakamları sayfanın yukarısındaki canlı tablo gösterir.

Yıkama hattınızın makine listesini ve motor etiketlerini gönderin, birlikte eşleştirelim: telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Daha geniş bir tesis bakışı için geri dönüşüm tesislerinde motor seçimi yazımız da yol gösterir.
