Plastik Kırma Makinesi Motorları

Plastik kırma makinesi motoru, granülatörün bıçaklı rotorunu döndüren trifaze asenkron elektrik motorudur. Motor rotoru ya kayış-kasnakla ya da küçük ve yavaş makinelerde redüktör üzerinden çevirir; dönen bıçaklar sabit bıçakların önünden geçerek plastiği keser ve parçalar elekten geçecek boya inene kadar kırma odasında kalır. Üretici kataloglarında bu makinelerin motor gücü pres yanı küçük modellerde 1,5 kW civarından başlar, ağır hizmet granülatörlerinde 200 kW'a ulaşır; gerekli güç rotor çapı, rotor genişliği ve kırılan parçanın et kalınlığıyla büyür.

Bu sayfa makinenin değil, makinedeki motorun sayfasıdır: DRG Motor granülatör, bıçak, elek, redüktör, hidrolik pompa ya da hız sürücüsü satmıyor; kırma makinenizin ihtiyaç duyduğu elektrik motorunu sağlıyor. Granülatöre takılabilecek gövdeleri Elektrik Motoru Online Satın Al sayfasından güç ve devre göre süzebilirsiniz.

Granülatör nasıl çalışır, motor neyi döndürür?

Granülatörün kalbi, üzerinde iki ya da daha fazla bıçak sırası taşıyan rotordur. Gövdeye sabitlenmiş karşı bıçaklarla rotor bıçakları arasındaki dar boşluk bir makas gibi çalışır. Her geçişte malzemeden bir dilim kopar; kopan parçalar rotorun altındaki elek delikleri boyutuna inene kadar döner durur. Motorun işi, bu kesme döngüsünü yük altında devir kaybetmeden sürdürmektir.

Bıçaklı rotor ve sabit bıçaklar

Açık rotorlu makinelerde bıçak sayısı azdır ve rotorun içinden hava geçer; bu yapı ısıya duyarlı film ve ince cidarlı parçalar için seçilir. Kapalı ya da dolu rotorlar daha ağırdır, kalın cidarlı enjeksiyon kırpıntısı ve boru parçasında darbeyi gövdesinde taşır. Bıçak boşluğu açıldıkça kesme yerini ezmeye bırakır, rotor daha çok enerji harcar ve motor akımı aynı beslemede yükselir. Bıçak bileme aralığı bu yüzden motor ömrünü doğrudan etkiler.

Elek: tane boyunu belirleyen parça

Elek deliği küçüldükçe malzeme kırma odasında daha uzun kalır, rotor aynı parçayı daha çok keser ve çıkan granül daha düzgün olur. Bunun bedeli, saatlik kapasitenin düşmesi ve kesme başına ısınmanın artmasıdır. Elek çapını küçültmek isteyen işletme, motoru değiştirmeden önce kapasitenin ne kadar düşeceğini makine üreticisine sormalıdır; çoğu zaman sorun motor değil, odada biriken malzemedir.

Pres yanı, merkezi ve ağır hizmet granülatörleri

Pres yanı (beside-the-press) granülatörler enjeksiyon ya da şişirme makinesinin yanında durur, yolluk ve hatalı parçayı anında kırar; küçük, sessiz ve çoğu zaman yavaş dönen makinelerdir. Merkezi granülatörler birden çok makinenin hurdasını tek noktada toplar ve 22–55 kW aralığında motor taşır. Ağır hizmet granülatörleri ise geri dönüşüm tesisinde parçalayıcının arkasına konur, ön kırılmış malzemeyi granül boyutuna indirir.

Kırmak ile parçalamak aynı iş değildir

Sahada "kırma makinesi" sözü iki ayrı makine için kullanılır, fakat motor açısından ayrımları nettir. Parçalayıcı (shredder) iri ve hacimli parçayı, örneğin bir kasayı, varili ya da balyayı dakikada onlarca devirle döner bir mille yırtarak elle tutulur parçalara böler; motoru yüksek oranlı bir redüktörle büyük moment üretir. Granülatör ise bu parçaları ya da zaten küçük olan hurdayı yüzlerce devirle dönen rotorla elekten geçecek granül boyutuna keser; motor hız ve kesme enerjisi sağlar, moment ihtiyacı daha düşüktür. Bu yüzden bir hatta parçalayıcı önde, granülatör arkada durur. Parçalayıcı motorlarını kendi sayfası olan Plastik Parçalayıcı (Shredder) Motorları anlatır; burada yalnız granül boyutuna kıran makineyi ele alıyoruz.

Hangi plastik hangi makineye gider?

Film, ince ambalaj ve şişe gövdesi granülatöre doğrudan girebilir. Kalın cidarlı kasa, büyük boru, topak ve balya ise önce parçalayıcıdan geçmelidir; aksi hâlde granülatör rotoru her darbede yavaşlar, kayış kayar ve motor kısa aralıklarla aşırı akım çeker. İki makinenin karşılaştırmasını ve sahada akımla yapılan basit teşhisi plastik kırma makinesi motoru: granülatör ve shredder yazımızda ayrıntılı anlattık.

Tahrik düzeni: kayış, redüktör ya da doğrudan bağlantı

Granülatörün tahrik düzeni, motorun hangi gövde ve montaj tipinde seçileceğini belirler. Aynı güçte iki makine farklı tahrikle bambaşka motor ister.

Yavaş dönen pres yanı makineler

Bir üretici kataloğunda pres yanı yavaş granülatörlerin rotoru 150–190 d/d'de döner. En küçük seride (1,5–3 kW) rotor redüktörlü bir motor ünitesiyle doğrudan tahrik edilir; 300 mm rotorlu seride (7,5–18,5 kW) de rotor doğrudan tahriklidir. Redüktörlü düzende motor flanşıyla redüktör girişine bağlanır. Flanş ölçüsü ve mil çapı redüktör girişinin ölçüsüyle birebir aynı olmalıdır; redüktörün kendisi makine üreticisinin parçasıdır.

Kayış-kasnaklı hızlı granülatörler

Merkezi ve ağır hizmet granülatörlerinin çoğunda motor makinenin yanında ya da altında ayaklı (B3) bir kızak üzerinde durur ve rotoru V kayışlarla döndürür. Büyük rotor kasnağı volan görevi de görür. Kayış gerginliği kızakla ayarlandığı için ayak delik ölçüleri ve mil yüksekliği eski motorla aynı olmalıdır. Motor kasnağının deliği mil çapına göre işlenir; 30 kW'lık 4 kutuplu bir motorun mili 55×110 mm, 37 kW'ta 60×140 mm'dir.

Sık görülen bir hata, arızalanan 4 kutuplu motorun yerine aynı kW'ta 2 kutuplu motor takmaktır. 2,8 kasnak oranlı bir makinede 30 kW 4 kutuplu motorla (1475 d/d) rotor yaklaşık 527 d/d döner; aynı güçte 2 kutuplu motorla (2960 d/d) rotor 1057 d/d'ye çıkar. 450 mm rotorda bıçak ucu hızı 12,4 m/s'den 24,9 m/s'ye yükselir, motor momenti ise 194,2 Nm'den 96,8 Nm'ye düşer. Rotor ve rulmanlar bu hız için hesaplanmamıştır; kutup sayısı mutlaka eski etiketle aynı tutulmalıdır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Granülatör motoru kaç kW olmalı?

A) Üretici kataloglarındaki güçler

Aşağıdaki değerler granülatör üreticilerinin teknik föylerinden alınmıştır; tablo makine grubunu ve o grupta görülen motor gücünü gösterir.

Granülatörlerde tek motorlu tahrik, kataloglara göre yaklaşık 1,5 kW ile 200 kW arasında kalır; en geniş ağır hizmet modelleri iki motorla toplamda 320–400 kW'a çıkar. Aynı rotor çapında katalog genellikle birden çok motor seçeneği verir: kalın parça ve yüksek kapasite isteyen kullanıcı bir üst gücü seçer.

B) DRG gamında karşılığı olan motorlar

Tablodaki aralığın tamamı DRG gamının içindedir: 1,5 kW'tan 200 kW'a kadar her basamakta 4 kutuplu pik döküm motorumuz bulunur ve iki motorlu makinede her tahrik için ayrı motor verilebilir. 2,2 kW'a kadar olan küçük pres yanı makinelerde alüminyum gövde de seçilebilir. Gamımızda 750 d/d (8 kutup) motor yoktur; doğrudan bağlı çok yavaş tahrikler redüktörle çözülür ve redüktör bizim ürünümüz değildir.

Kataloğu okuyarak motor seçmek: örnek

Eski motorun etiketi okunmuyorsa makinenin rotor çapı ve genişliği, kataloglardaki güç sınıfını bulmak için iyi bir başlangıçtır. Aynı üreticinin iki serisinden alınan değerler, güç ile rotor genişliği arasındaki ilişkiyi gösterir:

Genişlik arttıkça güç neden doğrusal artmıyor?

Dar rotorlu makinede kalın parça bütün yükü birkaç bıçağa bindirir; motorun metre başına gücü bu yüzden yüksek tutulur. Geniş rotorda yük daha çok bıçağa dağılır ve makine çoğunlukla ince ama hacimli malzeme kırar. Tablodaki 500 mm rotorlu seride genişlik 500 mm'den 1400 mm'ye çıkarken motor 30 kW'tan yalnız 45 kW'a yükselir.

Örnek: 500 mm rotorlu, 700 mm genişliğinde makine

Etiketi kaybolmuş bir merkezi granülatörde rotor 500 mm çapında ve 700 mm genişliğinde olsun. Aynı rotor ölçüsündeki katalog modeli 37 kW motor taşıyor. DRG karşılığı DRG-225S-4'tür: 37 kW, 1485 d/d, 400 V'ta 66,1 A, mil 60×140 mm, kalkış momenti oranı Ts/Tn 2. Kasnak deliği bu mile göre işlenmiş değilse kasnak yeniden işlenir ya da değiştirilir. Makine kalın parça kırıyorsa ve eski motor sık termik atıyorsa bir üst basamak olan 45 kW değerlendirilir; ancak önce bıçak boşluğu ve elek doluluğu kontrol edilmelidir.

Toz, ısı ve elektrik tarafı

Plastik tozu ve motor soğutması

Granülatör, özellikle sert ve kırılgan plastikte ince toz üretir. Bu toz motorun fan kapağına ve kanatlarına yapışırsa soğutma havası azalır ve motor aynı yükte daha sıcak çalışır. DRG motorları IP55 korumalıdır; yine de fan kapağı düzenli temizlenmeli, motor emiş havasını doğrudan kırma odasının tahliye ağzından almamalıdır. Toz yoğunluğu patlayıcı ortam sınıfına giriyorsa sertifikalı (Ex) motor gerekir; DRG standart motoru bu belgeyle satılmaz.

Yol verme ve koruma

4 kW ve üstü DRG motorları 400/690 V sargılıdır; 400 V şebekede üçgen çalışırlar ve yıldız-üçgen yol vermeye uygundur. Granülatör daima boş odayla kalkmalı, besleme bandı rotor tam devre çıktıktan sonra açılmalıdır. Ağır rotorlu makinede kalkış süresi uzun olduğundan termik röle ve zaman rölesi ayarları bu süreye göre yapılır. Yöntemleri motor yol verme ve yıldız-üçgen sayfamızda karşılaştırabilirsiniz.

DRG motorları: granülatöre uygun gövdeler

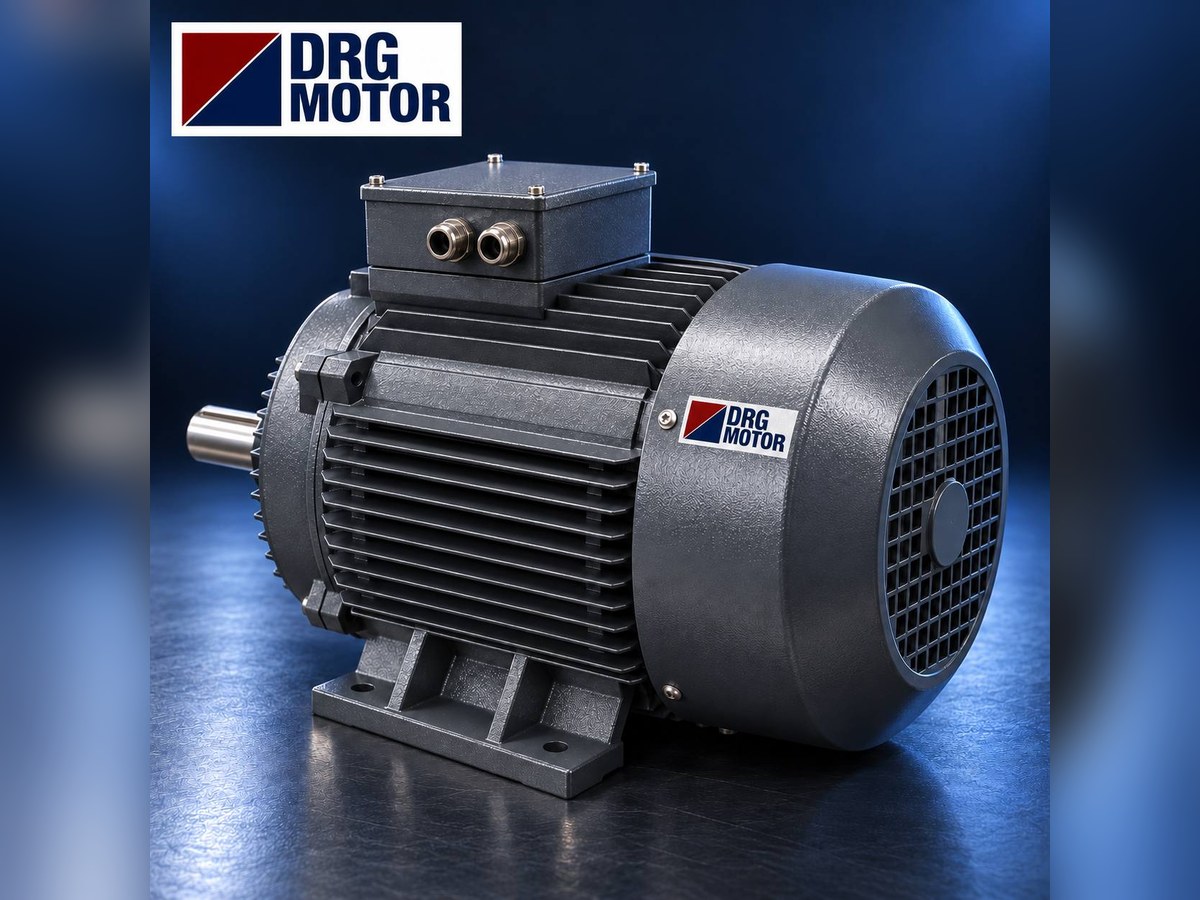

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız 3 fazlı asenkron IEC motorlardan oluşur: alüminyum gövde 0,25–11 kW, pik döküm gövde 0,55–355 kW, devirler 1000/1500/3000 d/d. Montaj tipi B3, B5, B14, B34 ve B35'tir; dikey türevler gövdeye göre verilir. Granülatörlerde en sık kullanılan 4 kutuplu pik döküm motorlarımızdan bazıları:

Yeni motorun makinenize uyduğunu söylemeden önce eski motorun etiketiyle ve granülatör üreticisinin dokümanıyla şu bilgileri karşılaştırıyoruz: güç ve devir, gerilim ile bağlantı şekli, gövde boyu ve montaj tipi, mil çapı ve kama ölçüsü, varsa flanş ve kasnak ya da redüktör bağlantısı. Bu kontrol yapılmadan kesin uyum sözü vermiyoruz.

Canlı fiyat tablosu

Granülatörlerde görülen güç basamaklarındaki motorlarımızın güncel fiyatları mağazadan anlık gelir:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-132M-4 – 7,5 kW – 1460 d/d – 132M pik döküm
• DRG-180L-4 – 22 kW – 1470 d/d – 180L pik döküm
• DRG-200L-4 – 30 kW – 1475 d/d – 200L pik döküm
• DRG-225S-4 – 37 kW – 1485 d/d – 225S pik döküm
• DRG-250M-4 – 55 kW – 1485 d/d – 250M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Ürünleri inceleyin, teklif isteyin. Granülatörünüzdeki motorun etiketini ya da rotor çapını ve genişliğini bize iletin, güç ve gövdeyi birlikte netleştirelim. Granülatöre uygun kodun fiyatı Elektrik Motoru Online Satın Al altında ürün sayfasında görünür; motor plakasını WhatsApp üzerinden yollayın ya da doğrudan +90 (542) 666 11 11 ile görüşün.

Sıkça sorulan sorular

Plastik kırma makinesine kaç kW motor takılır?

Makinenin eski motor etiketi ilk kaynaktır. Etiket yoksa rotor çapı ve genişliği, aynı ölçüdeki katalog modeliyle karşılaştırılır: 300 mm rotorlu küçük makinelerde 7,5–18,5 kW, 450–500 mm rotorlu merkezi makinelerde 22–55 kW görülür.

Granülatör motoru 2 kutuplu mu 4 kutuplu mu olmalı?

Makine hangi devirle tasarlandıysa o. Kayışlı granülatörlerin çoğu 4 kutuplu (yaklaşık 1500 d/d) motorla çalışır; kutup sayısını değiştirmek rotor hızını iki katına çıkarabilir ya da yarıya indirebilir.

Kırma makinesi motoru neden çok ısınıyor?

En sık nedenler körelmiş bıçak, açılmış bıçak boşluğu, tıkanmış elek ve tozla kaplanmış fan kapağıdır. Bunlar düzeltildikten sonra akım hâlâ etiket değerinin üstündeyse güç seçimi yeniden değerlendirilir.

Plastik kırma makinesi motoru fiyatı nasıl öğrenilir?

Fiyat motorun gücüne, devrine ve gövde tipine göre değişir; yukarıdaki canlı tabloda ve ürün sayfalarında görünür. Makinenin tamamı ya da bıçak ve elek fiyatı bu tabloda yer almaz.
