Kâğıt ve Karton Geri Dönüşüm Makinesi Motorları

Kâğıt ve karton geri dönüşümünde elektrik motorlarının asıl yükü hamurlaştırma tarafındadır: pulper rotoru atık kâğıdı suyla dövüp liflere ayırır ve tesisin en güçlü motorlarından birini kullanır. Bunun yanında döküman imha ve karton parçalayıcıları, basınçlı elekler, temizleme pompaları ve taşıma bantları da kendi motorlarıyla çalışır. Üretici kataloglarına göre pulper motorları küçük hacimde 11 kW, büyük D tipi tanklarda 160 kW mertebesindedir.

Bu sayfa makineleri değil, onları çeviren trifaze motoru ele alır. DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Pulper, elek, parçalayıcı, redüktör ya da sürücü satışımız yok; makinenize takılacak motoru Elektrik Motoru Online Satın Al sayfasından seçebilir, teklif için bize yazabilirsiniz.

Atık kâğıt hattında hangi makineler motorla çalışır?

Toplanan kâğıt ve karton önce ayıklanır, parçalanır ya da balyalanır; kâğıt fabrikasına gelen balyalar hamurlaştırılır, elenir ve temizlenir. Balyalamanın motor tarafı ayrı bir sayfada anlatılıyor: Geri Dönüşüm Balyalama Presi Motorları. Kâğıt ve selüloz fabrikasının genel motor yapısı için de kâğıt ve selüloz tesislerinde motor seçimi yazımıza bakabilirsiniz; burada yalnız geri dönüşüm makinelerine odaklanıyoruz.

Toplama ve ayıklama tarafı

Atık toplama merkezinde karton parçalayıcı, ambalaj delici ve gizli belge imha makinesi bulunur. Bu makineler düşük devirli bıçak şaftlarını redüktör ya da zincirle döndürür, güçleri birkaç kW ile birkaç on kW arasındadır.

Hamur hazırlama tarafı

Kâğıt fabrikasının hamur hazırlama bölümünde pulper, kaba ve ince elekler, yüksek ve düşük yoğunluklu temizleyiciler (siklonlar), karıştırıcılar ve hamur pompaları yer alır. Burada motor güçleri büyür ve çalışma süresi uzar; tek bir pulper rotoru, toplama tarafındaki bütün makinelerin toplamından daha güçlü olabilir.

Pulper (hamurlaştırıcı) rotor motoru

Pulper, dibinde ya da yan duvarında kanatlı bir rotor bulunan büyük bir tanktır. Rotor suyla karışan kâğıdı çalkalar, lifleri birbirinden ayırır; altındaki delikli plaka (elek) lifleri geçirir, plastik, tel ve bant gibi kaba yabancı maddeyi tutar. D tipi tanklarda rotor yan tarafa, düz tabanlı tiplerde tabana yerleşir; motor çoğunlukla tankın dışında durur ve rotora kayış-kasnak ya da redüktörle bağlanır.

Rotor devri ve aktarma oranı

Bir üretici kataloğunda rotor devri tank büyüdükçe düşer: 0,5 m³'te 700 d/d, 3 m³'te 480 d/d, 10–15 m³'te 320 d/d. Motor ise 1000 ya da 1500 d/d döner; aradaki fark kasnak oranı ya da redüktörle kapatılır. 3 m³ pulper örneği:

Oran değişse de rotor tarafındaki moment aynı kalır, çünkü güç aynıdır; değişen, motor milindeki moment ve kasnak/redüktör ölçüsüdür. 6 kutuplu motor daha küçük bir aktarma oranıyla çalışır ama daha büyük gövdelidir (280S). Kasnak çaplarını Kasnak-Kayış Hesaplama aracıyla deneyebilirsiniz.

Dolu tankla kalkış

Pulper bir parti bittikten sonra boşaltılır, yeniden su ve kâğıt doldurulurken rotor genellikle döner. Elektrik kesintisinden sonra ise rotor dolu, kıvamlı hamurun içinde kalır; kalkış momenti bu durumda yükselir. Motorlarımızın 4 kutuplu büyük gövdelerinde kalkış momenti anma momentinin 2,0–2,2 katıdır (ör. DRG-225M-4'te 2,0). Büyük pulperlerde kalkışın yumuşak yol verici ya da invertörle yapılması makine üreticisinin kararıdır; sürücüyü biz sağlamıyoruz.

Parçalayıcı, döküman imha ve karton kırıcı motorları

Tek şaftlı döküman parçalayıcı

Bıçaklı tek rotor, karşı bıçağa karşı keser; altındaki elek parça boyunu belirler. Gizli belge imhasında ve kâğıt toplama noktalarında kullanılır. Rotor yavaş döndüğü için motor redüktörle bağlanır; tıkanmada rotoru ters çevirip yeniden deneyen kumanda, motorun sık yön değiştirmesine yol açar.

Çift şaftlı kâğıt ve karton parçalayıcı

İki zıt yönlü bıçak şaftı kâğıdı, klasörü ve kartonu şerit hâline getirir. Bazı serilerde her şaftın kendi motoru ve redüktörü vardır; bu durumda güç şaft başına yazılır. Bir karton parçalayıcıda yavaş dönen besleme mili 1,1 kW, hızlı dönen yırtıcı mil 5,5–7,5 kW motorla zincir üzerinden ayrı ayrı çevrilir; sarılmayı önleyen sıyırıcılar milin yükünü düşük tutar.

Karton delici

Eski kolileri ambalaj dolgu malzemesine çeviren delici makinelerin küçükleri tek fazlı, büyükleri 4 kW trifaze motorludur. Tek fazlı motor gamımızda yoktur; trifaze sürümler için motor plakasını gönderin.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Eleme, temizleme ve taşıma motorları

Basınçlı elek

Hamur, kapalı bir gövdedeki silindirik sepetin deliklerinden geçirilir; sepetin içindeki rotor deliklerin tıkanmasını önler. Bir üreticinin 10 boyluk serisinde rotor motoru 22 kW ile 400 kW arasındadır. Bu aralığın 355 kW'a kadar olan kısmı gamımızla kesişir; üstü gamımız dışındadır.

Siklon temizleyiciler ve pompalar

Yüksek ve düşük yoğunluklu temizleyicilerin hareketli parçası yoktur; hamuru onlara basan pompadır. Bu yüzden siklon hattının motoru, hamur pompasının motorudur ve pompa debisi ile basma yüksekliğine göre seçilir.

Bantlar ve konveyörler

Balyaları pulpere taşıyan zincirli ya da bantlı konveyörler, tel kesme istasyonu ve rejekt helezonları küçük motor ve redüktörle çalışır. Islak hamur bölümünde motorun su sıçramasından korunacak biçimde yerleştirilmesi, klemens kutusu kapağının ve kablo rakorunun sıkı kapatılması ömrü doğrudan etkiler.

Kâğıt geri dönüşüm motoru kaç kW?

A) Üretici katalog ve föylerinde görülen motor güçleri:

Bu kâğıt ve karton makinelerinin hepsi bir arada düşünüldüğünde, en küçük besleme milindeki yaklaşık 1,1 kW'tan en büyük elek rotorundaki 400 kW'a uzanan bir motor yelpazesi çıkar. Tank hacmi ve günlük tonaj büyüdükçe pulper motoru büyür; elekte delik ya da yarık ölçüsü küçüldükçe ve debi arttıkça rotor gücü artar; parçalayıcıda kesme genişliği ve bıçak çapı gücü belirler.

B) DRG gamıyla kesişen kısım: 1,1–355 kW aralığı 1000, 1500 ve 3000 d/d trifaze modellerimizle karşılanır. Büyük tambur tipi (drum) pulperler ve en büyük basınçlı elekler gibi 355 kW üstü motor isteyen makineler gamımız dışındadır; bu güçlerde çoğu zaman orta gerilim motor kullanılır ve orta gerilim motor da gamımızda yoktur.

Toz, nem ve patlama riski

Kâğıt tozu

Kuru kâğıt ve karton parçalanırken ince toz çıkar; bu toz motorun fan kapağında ve soğutma kanatlarında birikir, motorun ısınmasına yol açar. Motorlarımız IP55 korumalıdır; düzenli temizlik ve hava akışını engellemeyen yerleşim yine de şarttır.

Tehlikeli bölge sınıflandırması

Toz yoğunluğu yüksek kapalı hacimler ve toz toplama siloları, işletmenin risk değerlendirmesinde tehlikeli bölge olarak sınıflandırılabilir. Böyle bir bölgede Ex (ATEX) sertifikalı motor gerekir; DRG standart motoru bu belgeyle satılmaz ve Ex motor gamımızda yoktur. Bölge sınıfını işletmenin yetkili mühendisi belirler.

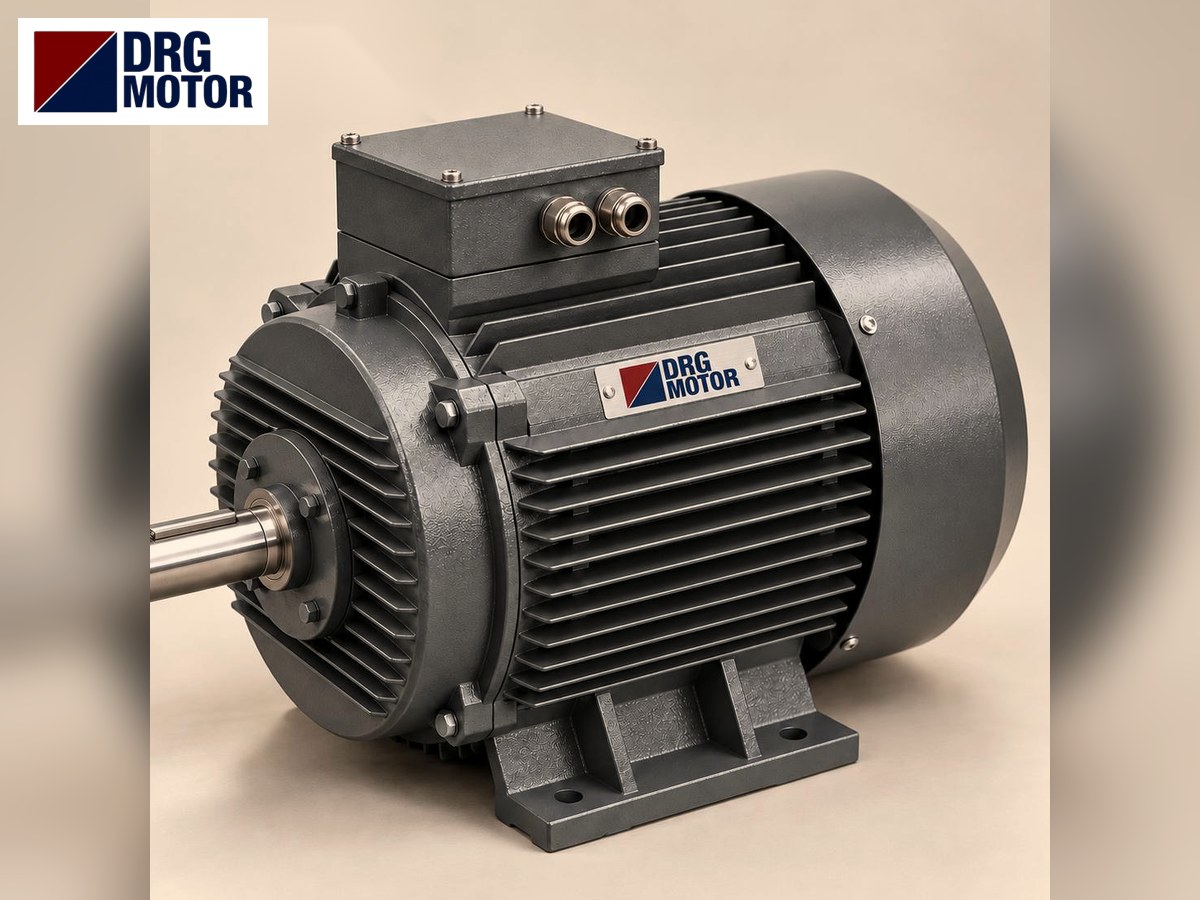

DRG motorları: kâğıt ve karton geri dönüşümüne uygun modeller

Pulper, elek ve parçalayıcı güçlerine denk gelen modellerimiz (akım 400 V):

Motorlarımız trifaze, IP55 korumalı; 3 kW ve altındaki modellerin etiketinde 230/400 V, 4 kW ve üzerindekilerde 400/690 V yazar. Montaj tipi (ayaklı B3, flanşlı B5, ayaklı-flanşlı B35, dikey türevler) siparişte belirtilir. Yeni motoru sipariş etmeden önce eski motor etiketindeki güç, devir ve gerilimi; gövde, mil çapı, kama ve montaj ölçüsünü; kasnak ya da redüktör bağlantısını makine üreticisinin çizimiyle yan yana koyun. Bu karşılaştırma bize ulaşmadan uyum garantisi vermeyiz.

Canlı fiyat tablosu

Pulper, elek ve parçalayıcı güçlerine denk gelen motorların bugünkü fiyatları mağazadan bu tabloya düşer:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-160M-4 – 11 kW – 1465 d/d – 160M pik döküm
• DRG-225S-4 – 37 kW – 1485 d/d – 225S pik döküm
• DRG-225M-4 – 45 kW – 1485 d/d – 225M pik döküm
• DRG-280M-4 – 90 kW – 1486 d/d – 280M pik döküm
• DRG-315S-4 – 110 kW – 1488 d/d – 315S pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Ürünlere bakın, fiyat teklifi isteyin: bütün modeller Elektrik Motoru Online Satın Al sayfasında. Makinenin tipini ve eski motor etiketinin fotoğrafını WhatsApp ile gönderin ya da +90 (542) 666 11 11 hattından bize ulaşın.

Sıkça sorulan sorular

Pulper motoru 4 kutuplu mu 6 kutuplu mu olmalı?

İkisi de kullanılır. Karar, kasnak ya da redüktör oranına ve makine üreticisinin çizimine bağlıdır; aynı rotor gücü için 6 kutuplu motor daha yüksek moment verir, gövdesi de büyür.

Döküman imha makinesine hangi motor takılır?

Tek şaftlı küçük makinelerde 3–18,5 kW, çift şaftlı büyük makinelerde şaft başına onlarca kW görülür. Mevcut motorun plakasındaki kW ve devir esas alınır, redüktör giriş flanşı ölçüsü kontrol edilir.

Karton işleme motoru tozlu ortamda yanar mı?

Fan kapağı ve kanatlar tozla tıkanırsa motor ısınır. Düzenli temizlik ve akım takibi bunu önler; tehlikeli bölge ilan edilmiş alanda ise Ex sertifikalı motor gerekir.

Kâğıt geri dönüşüm motoru fiyatı nasıl öğrenilir?

Güç, devir ve gövdeye göre değişir; güncel değerleri yukarıdaki canlı tabloda ve ürün sayfalarında görebilirsiniz.

Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Kâğıt geri dönüşüm motoru ve karton işleme motoru seçenekleri için Elektrik Motoru Online Satın Al.
