Tahıl Eleme ve Selektör Makinesi Elektrik Motorları

Tahıl eleme ve selektör makinesi motoru, ön temizlemeden geçmiş taneleri boyuna, uzunluğuna ve özgül ağırlığına göre ayıran makinelerin elek kasasını, girintili silindirini ya da salınımlı masasını çalıştırır. Bu makinelerde motorlar küçüktür: üretici kataloglarında elek ve silindir tahrikleri 0,37–5,5 kW, özgül ağırlık masası fanları 1,5–15 kW aralığındadır. Güçten çok hız önemlidir; ayırma kalitesi elek salınımına, silindir devrine ve masa havasına bağlı olduğu için motorlar sıkça invertörle sürülür.

Ayırmanın konusu artık sap ya da taş değil, iyi tanenin kendisidir: kırık tane, yabancı ot tohumu, cılız ve boş tane. Tohumluk hazırlamanın kalbi bu makinelerdir. Sap, toz ve taşın kaba ayrılması ise Tahıl ve Tohum Temizleme Makinesi Elektrik Motorları sayfasında anlatılıyor; buğdayın değirmene girmeden önceki temizleme dairesi de un fabrikası serisinde ayrıca ele alınıyor. Bu sayfadaki motorları Elektrik Motoru Online Satın Al sayfasından fiyatıyla görebilirsiniz.

Tohumluk hazırlama hattında selektörün yeri

Bir tohum işleme tesisinde ürün tipik olarak şu sırayla ilerler:

1. Ön temizlenmiş ham tohum, ara bunkerden dozajlı olarak beslenir.
2. Düz elekli selektör taneleri kalınlık ve genişliğe göre ayırır; giriş ve çıkıştaki hava kanalları cılız taneyi alır.
3. Trieur (girintili silindir) aynı kalınlıktaki taneleri uzunluğa göre ayırır: kısa kırıkları ve yuvarlak ot tohumlarını ya da uzun yulaf tanelerini çıkarır.
4. Özgül ağırlık masası boyu aynı ama ağırlığı farklı taneleri ayırır: böcek yeniği, boş ve hafif taneler ayrılır.
5. Boylama gerekiyorsa, ekim makinesine uygun kalibre fraksiyonları oluşturulur; mısır tohumunda bu adım yaygındır.
6. Ardından ilaçlama ve torbalama gelir.

Her adım farklı bir fiziksel özelliği kullanır; bu yüzden makineler birbirinin yerine geçmez ve her birinin motor ihtiyacı farklıdır. Değirmenlik buğdayda aynı makinelerin bir kısmı kullanılır, ama tohumlukta saflık ve çimlenme hedefi kapasiteyi düşürür: aynı makine tohumda daha yavaş beslenir.

Makine tipleri ve motor görevleri

Düz elekli selektör (hava-elek temizleyici)

Üst üste dizilmiş, hafif eğimli elekler bir kasa içinde ileri-geri salınır. Kasa, eksantrik mil ve kayışla standart bir motordan tahrik edilir; salınım dengesi için karşı ağırlıklar ya da ikinci bir kasa kullanılır. Bir üreticinin föyünde çim tohumu için yapılmış hava-elek makinesinin elek mili 300 d/d döner ve 2,2–3 kW motorla çalışır. Makinenin girişinde ayrı küçük bir bant ya da sarsak besleyici motoru ve kasa altında bir helezon motoru bulunabilir. Elekler lastik top ya da fırçayla temizlenir; bu da kasanın hareketinden enerji alır.

Trieur (girintili silindir)

İç yüzeyi küçük ceplerle kaplı bir silindir yavaşça döner. Kısa taneler ceplere oturup yukarı taşınır ve içerideki oluğa düşer; uzun taneler cepten kayarak silindirin dibinde kalır. Motor, redüktör ya da kayış-kasnakla silindiri 30–40 d/d civarında çevirir. Oluğun içindeki helezon da aynı tahrikten ya da ayrı bir motordan döner. Bir üretici föyünde silindir çapı 600 mm'den 1 200 mm'ye büyüdükçe devir 39'dan 29 d/d'ya iner, motor 1,1 kW'tan 5,5 kW'a çıkar.

Özgül ağırlık masası (gravity table)

Delikli, iki yönde eğimli bir masa altından fanla hava alır ve eksantrik bir tahrikle hızlı ama küçük genlikli salınım yapar. Hava taneleri akışkan bir yatak hâline getirir; ağır taneler masaya değip salınımla yukarı taşınır, hafifler havada yüzerek aşağı akar. Burada iki motor vardır: masa fanı ve salınım tahriki. Fan motoru daha büyüktür ve gücün çoğunu o çeker. Laboratuvar tipi küçük masalarda hem fan hem salınım devri frekans konvertörüyle kademesiz ayarlanır.

Boylama (kalibre) makineleri

Yuvarlak ya da uzun delikli elek setleri ya da döner silindirik elekler tohumu kalibre gruplarına ayırır. Motor görevi düz elekli selektöre ya da tambura benzer: kasayı salındırmak ya da silindiri döndürmek. Güç makine boyutuna göre belirlenir; kaynaklı bir aralık vermek yerine makine plakasındaki değeri esas almak doğrudur.

Optik ayıklayıcı

Kamerayla renk ve şekil kusurunu görüp hava üfleyiciyle taneyi ayıran optik ayıklayıcılarda standart bir tahrik motoru yoktur. Titreşimli besleyici, kamera, ışık ve valf sistemi makinenin kendi tümleşik elektroniğiyle çalışır; asıl dış ihtiyaç basınçlı havadır ve kompresör ayrı bir konudur. Bu yüzden optik ayıklayıcı bu sayfanın motor seçimi kapsamına girmez.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Selektör motoru kaç kW?

A) Üretici kataloglarındaki değerler

Sınıflandırma makinelerinde üretici kataloglarına göre motorlar tek tek yaklaşık 0,37–15 kW arasında değişir; 15 kW'a yaklaşanlar yalnız büyük masa fanlarıdır. Elek ve silindir tahrikleri ise 5,5 kW'ı aşmaz. Kapasite büyüdükçe güç artar, ama ilişki ürüne göre değişir: aynı masa buğdayda 15 t/h işlerken üçgülde 5 t/h işler, motor aynı kalır. Bir tohum hattının toplam kurulu gücü bu makinelerin ve aradaki elevatörlerin toplamıdır; tek makinenin gücüyle karıştırılmamalıdır.

B) DRG gamındaki karşılık

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW, 1000/1500/3000 d/d, 3 faz 230/400 V ya da 400/690 V'tur; montaj B3, B5, B14 ve B35 sipariş notuyla belirtilir. Selektör, trieur ve masa motorlarının 0,37–15 kW aralığının tamamı bu gamda vardır; küçük güçlerde alüminyum gövde hafiflik sağlar. Optik ayıklayıcının tümleşik sürücüsü ve redüktörlü motorun redüktör kısmı ise gamımızda yoktur; redüktöre takılacak motoru sağlarız.

Hız neden güçten önemli: invertörle ayar

Bir trieurde silindir fazla hızlı dönerse uzun taneler de merkezkaç etkisiyle ceplerde kalır ve kısa fraksiyona karışır; fazla yavaşsa kapasite düşer. Kataloglardaki devirler bu dengeyi gösterir.

Kritik devir ve çalışma devri

Silindirin içindeki bir tanenin duvara yapışıp düşmediği kritik devir yaklaşık n_k = 42,3 / √D'dir (D metre). Katalogdaki dört boyut için çalışma devri bu kritik devrin 0,71–0,75 katıdır:

• 600 mm: kritik devir ≈ 54,6 d/d, çalışma 39 d/d (0,71).
• 900 mm: kritik devir ≈ 44,6 d/d, çalışma 33 d/d (0,74).
• 1 200 mm: kritik devir ≈ 38,6 d/d, çalışma 29 d/d (0,75).

Örnek: 900 mm trieurde frekans ayarı

900 mm'lik bir trieur 4 kutuplu bir motorla sürülsün. Motor 1 450 d/d döndüğünde 33 d/d için toplam redüksiyon oranı 1 450 / 33 ≈ 44 olur. Aynı oranla invertör frekansı 45 Hz'e indirilirse silindir ≈ 29,7 d/d, 55 Hz'e çıkarılırsa ≈ 36,3 d/d döner. Yani ±5 Hz'lik ayar, silindiri kritik devrin yaklaşık 0,67–0,81 katı arasında gezdirir; çeltik, arpa ya da yulaf için ayar böyle bulunur. 50 Hz'in üstünde motor sabit güç bölgesine girer, momenti azalır; silindir yükü düşük olduğu için küçük bir aşım sorun olmaz, ama redüktör ve motor plakası kontrol edilmelidir. Oranı redüktör çıkış devri hesaplama aracıyla kendi değerlerinize göre bulabilirsiniz.

Masada iki ayrı invertör

Özgül ağırlık masasında da fan devri ve salınım sıklığı invertörle ayrı ayrı ayarlanır; fazla hava taneleri uçurur, az hava ağır ve hafif fraksiyonu karıştırır. Fan motoru ile salınım motoru için iki ayrı invertör gerekir.

Selektör motoru seçerken kontrol listesi

• Plakadaki güç ve devir: Elek kasası ve masa salınımı kayış oranıyla hesaplanmıştır; farklı devirli motor salınım sıklığını değiştirir ve ayırmayı bozar.
• İnvertörle çalışma: Düşük frekansta uzun süre çalışacak küçük motorlarda kendi fanı yavaşlar; motorun ısınmasını izleyin, gerekirse frekans alt sınırını yükseltin.
• Titreşim yükü: Elek kasası motorun yataklarına sürekli salınım yükü bindirir; ayaklı motor kaidesi ve cıvatalar sıkı olmalıdır.
• Dönüş yönü: Trieur silindirinin dönüş yönü cep geometrisine bağlıdır; ters dönüşte ayırma olmaz.
• Toz: Selektör ve masa kapalı salonda çalışır; aspirasyon bağlı olsa da motor kapağında toz birikir. Haftalık temizlik yeterlidir.
• Sürekli besleme: Tohum hattında makineler gün boyu durmadan çalışır; bu yüzden motor, plaka gücünün sınırında değil biraz altında yüklenmelidir.

Montaj tipi makineye göre değişir: elek kasası ve masa salınımı için genellikle ayaklı (B3) motor kayışla, trieur için redüktöre flanşla (B5 ya da B14) bağlanan motor görülür. Kesin tip makine üreticisinin çiziminden alınır.

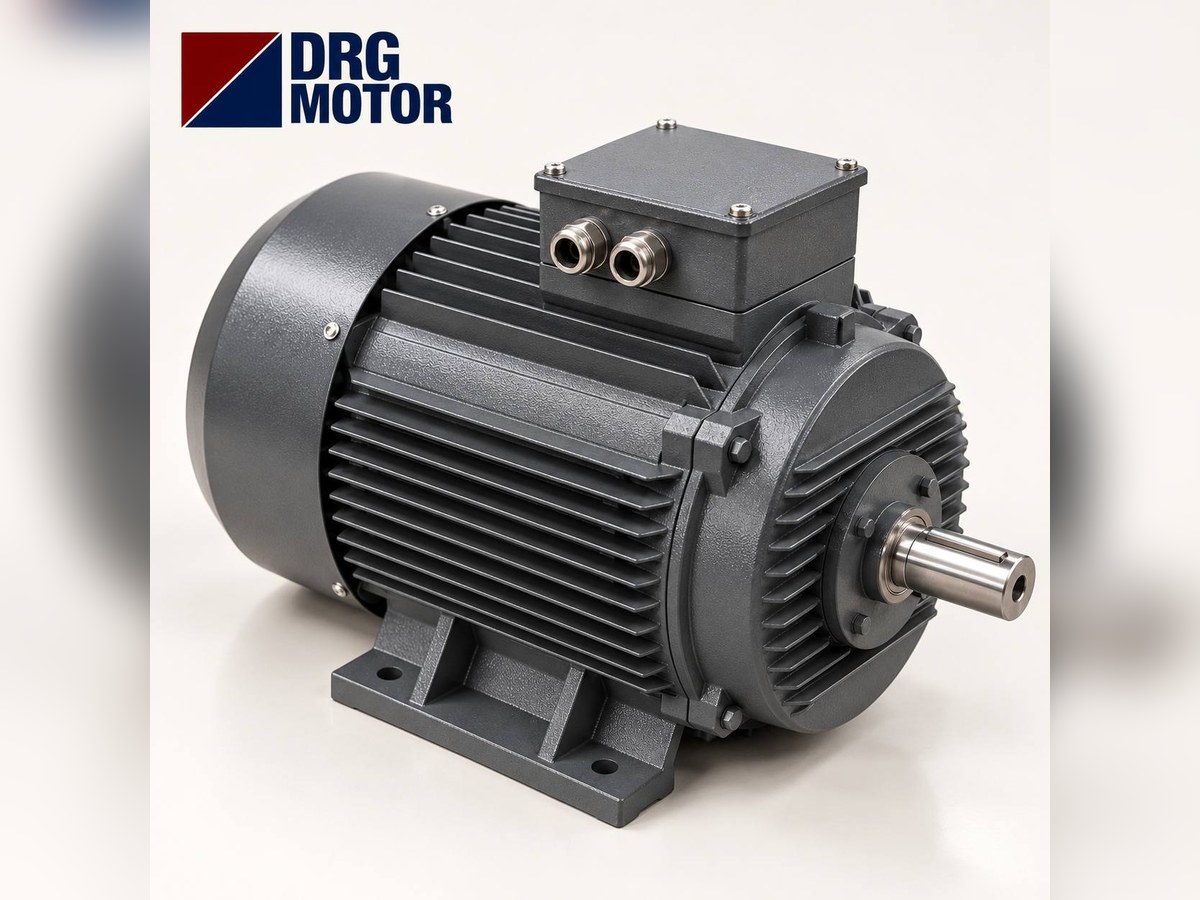

Tohum ve tahıl eleme için DRG motorları

Selektör ve trieurlerde sık görülen küçük güçler ile masa fanları için seçenekler:

Bu güçteki motorlar:

• DRG-712-4 – 0,37 kW – 1340 d/d – 71 alüminyum
• DRG-802-4 – 0,75 kW – 1420 d/d – 80 pik döküm
• DRG-90L-4 – 1,5 kW – 1445 d/d – 90L pik döküm
• DRG-100L2-4 – 3 kW – 1450 d/d – 100L pik döküm
• DRG-160M1-2 – 11 kW – 2945 d/d – 160M pik döküm
• DRG-160M2-2 – 15 kW – 2945 d/d – 160M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Masa fanının hava tarafı için Fan Motorları kategorisine, kendi fan değerlerinizle güç hesabı için fan motor gücü hesaplama aracına bakabilirsiniz.

Selektör ve eleme motoru: sık sorulan sorular

Selektör makinesinde kaç kW motor kullanılır?

Düz elekli selektörlerde elek kasası motoru kataloglarda 1,1–3 kW'tır; büyük makinelerde besleyici ve helezon için ayrıca 0,37–1,1 kW motorlar bulunur. Özgül ağırlık masasının fanı 3–15 kW olabilir.

Trieur motoru invertörsüz çalışır mı?

Çalışır; makine sabit devirli tahrikle satılabilir. İnvertör, farklı ürünler için silindir devrini kayış ya da dişli değiştirmeden ayarlamayı sağlar.

Optik ayıklayıcı için motor alınabilir mi?

Hayır; bu makinelerde IEC motorla değiştirilecek bir parça yoktur. Arızada makine üreticisinin servisine başvurulur.

Tohum eleme makinesi motoru monofaze olabilir mi?

Laboratuvar ve küçük çiftlik makinelerinde olabilir. Tesis tipi selektör, trieur ve masalarda üç fazlı motor kullanılır; DRG gamı yalnız üç fazlıdır.

Makinenizin tipi, plaka değerleri ve invertör kullanıp kullanmadığınız bize yeter. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Motor seçenekleri: Elektrik Motoru Online Satın Al.
