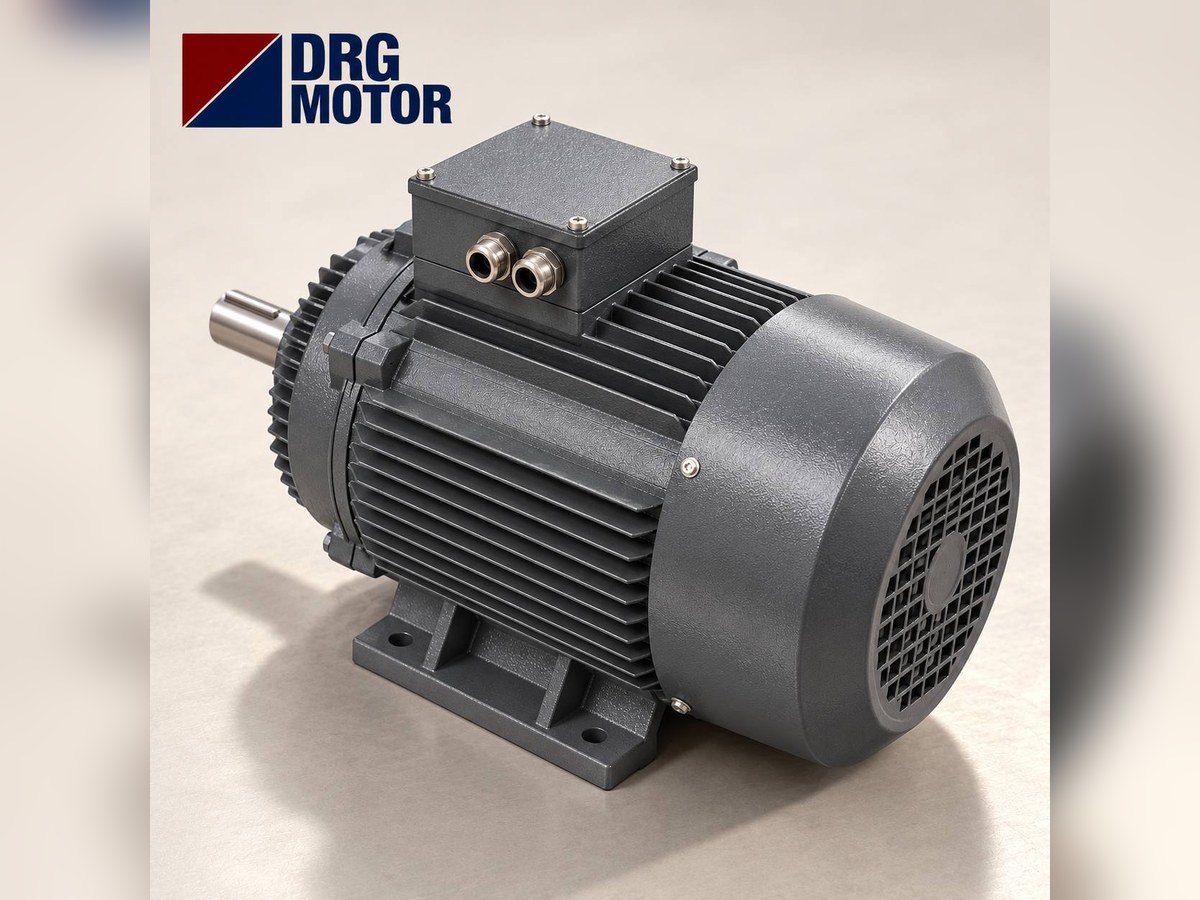

Yem Helezonu ve Taşıma Sistemi Elektrik Motorları

Yem helezonu motoru, helezon milini bir redüktör ya da kayış üzerinden döndürerek yemi borunun veya oluğun içinde ileri iten trifaze elektrik motorudur. Üretici kataloglarında çiftlik yem silosundan barınağa yem taşıyan spiral ve boru helezonlarda 0,37–5,5 kW, yem fabrikası içindeki oluklu helezonlarda ise model büyüdükçe 15 kW'a kadar motor görülür. Gücü belirleyen dört şey taşınan miktar, helezon boyu, kaldırma yüksekliği ve yemin kendisidir: un kıvamındaki karma yem, pelet ya da kırık mısırla aynı helezonda aynı yükü oluşturmaz.

Bu sayfa yem fabrikası hattındaki ve hayvancılık işletmesinin yem silosundaki helezonları anlatır; hububat alım yerindeki tahıl helezonları ayrı bir konudur. Aşağıda gövde tipleri, eğim ve dolum oranının etkisi, kaynaklı güç değerleri, bir örnek hesap ve DRG gamındaki karşılıklar var. Uygun motorların güncel fiyatlarını Elektrik Motoru Online Satın Al sayfasında görebilirsiniz.

Yem hattında helezon nerede çalışır?

Helezon (vidalı konveyör) yem tesisinde kısa mesafeli, kapalı taşımanın en sade yoludur. Zincir ya da dönüş kolu yoktur; tek bir mil, kanatlarıyla yemi gövdenin içinde sürükler. Bu yüzden toz dışarı çıkmaz ve hat kolayca boşaltılır. Ama sürtünmeyle çalıştığı için uzun mesafede gücü hızla artar ve kırılgan peleti aşındırabilir.

Hayvancılık işletmesinde silo boşaltma ve dağıtım

Kümes, besi ve süt işletmelerinde yem, dış silonun konisinden bir boşaltma kutusuna akar. Buradan esnek spiral ya da boru helezon yemi binanın içine, yemlik hattının başındaki hazneye taşır. Hat sonundaki seviye anahtarı hazne dolunca motoru durdurur, yem azalınca yeniden çalıştırır. Bu helezonların motoru gün içinde onlarca kez kalkar; gücü küçük, kalkış sayısı yüksektir. Spiral hatlar kataloglarda 100–120 m'ye kadar uzayabilir ve köşe dönebilir.

Yem fabrikası içindeki helezonlar

Fabrikada helezonlar genelde kısa ve kapalıdır: kırma ünitesi altında öğütülmüş malzemeyi toplayan helezon, karma ünitesinin boşaltma kapağı altındaki helezon, bunker ve silo altlarından çekiş yapan helezonlar ve sıvı katkı karıştırılan sürekli karıştırıcı helezonlar bunlara örnektir. Uzun yatay mesafe gerektiğinde zincirli konveyör, düşeyde ise kovalı elevatör devreye girer. Kantar altında tartımlı besleme yapan dozaj helezonları ise ayrı bir gruptur; onların motoru hız ayarı ve sık dur-kalk için seçilir.

Boru, U oluk ve spiral: gövde tipi motoru nasıl etkiler?

Boru (tübüler) helezon

Kanatlı mil kapalı bir borunun içinde döner. Boru tamamen kapalı olduğundan eğimli kurulabilir ve dışarıya toz vermez. Kanat ile boru arasındaki boşluk küçüktür; yem nemlenip yapışırsa ya da yabancı bir parça sıkışırsa moment birden yükselir. Motor bu ani sıkışmada termik ya da akım koruması ile korunmalıdır.

U oluklu helezon

Kanatlı mil, üstü kapaklı U kesitli bir oluğun içinde döner. Fabrika içinde yatay ya da hafif eğimli taşımada yaygındır; ara çıkış ağzı eklemek ve temizlemek kolaydır. Uzun oluklarda mil, ara yataklarla taşınır.

Spiral (merkezsiz) helezon

Ortasında mil olmayan yay çeliği bir spiral, plastik bir hortum ya da boru içinde döner. Esnek olduğu için köşe dönebilir ve uzun hatlarda kullanılır. Tahrik ünitesi hattın sonundadır ve spirali çeker. Katalog değerleri 280–400 d/d civarında spiral devri gösterir; motor bu devre kayışla ya da redüktörle iner.

Eğim ve dolum oranı gücü nasıl değiştirir?

Dolum oranı

Helezon kesitinin ne kadarının yemle dolu olduğuna dolum oranı denir. Kesit hesaplarında akışkan, sürtünmesi düşük malzemeler için %40–45, daha ağır ve yapışkan malzemeler için %15–30 dolum alınır. Mikser altındaki helezonda boşaltma kapağı açıldığında kesit bir anda dolar; motor bu anı karşılayacak kadar paylı seçilir.

Eğim

Helezon yükseldikçe kapasite düşer, güç ise kaldırma payı kadar artar. Hesap föylerinde eğimin her derecesi için yaklaşık %1–2 kapasite kaybı verilir; 45°'lik bir boru helezonda bir üretici kapasite kaybını yaklaşık %30 olarak belirtir. Örneğin 12°'lik bir eğimde kaybı derece başına %2 alırsak helezon yatay kapasitesinin yaklaşık %76'sını taşır. Aynı tonajı korumak için ya daha büyük çap ya da daha yüksek devir gerekir; ikisi de motor gücünü büyütür.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Yem helezonu motoru kaç kW? Piyasadaki değerler

A) Üretici kataloglarında görülen güçler

Bu makine grubunda, yani yem helezonlarında, üretici modeline ve kapasitesine göre yaklaşık 0,37–15 kW motor seçenekleri görülür. Değerlerin hepsi tek bir helezonun tahrik motorudur. Bir yem fabrikasında on beş-yirmi helezon bulunabilir; bunların toplam gücü tek bir helezonun motoru gibi okunmamalıdır.

B) DRG gamındaki karşılık

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Helezon tahrikleri için seçebileceğiniz motorlar 0,25 kW'tan 11 kW'a kadar alüminyum, 0,55 kW'tan 355 kW'a kadar pik döküm gövdelidir; bu üç fazlı motorlarda iki, dört ya da altı kutup ve iki farklı sargı gerilimi seçilebilir. Flanşlı (B5, B14), ayaklı (B3) ya da ikisi birden (B35) olacağını sipariş verirken yazmanız yeterlidir. Yem helezonlarında görülen 0,37–15 kW aralığının tamamı bu gamın içindedir. Spiral hatlarda kullanılan tek fazlı motorlar ve redüktörüyle bütünleşik özel tahrik üniteleri ise bu gamda yoktur; böyle bir ünitede motor yerine çoğu zaman ünite değişir. Helezon konveyör motoru fiyatı için aşağıdaki canlı tablo güncel değerleri gösterir:

Helezon gücü nasıl hesaplanır? Formül ve örnek

Basit formül

Bir helezon kanadı üreticisinin hesap föyünde tahrik gücü, taşınan kütle debisi ile yatay sürtünme ve kaldırmanın toplamı üzerinden verilir:

P = ṁ · g · (L · f + h) / η

• P: helezon milindeki güç (W); ṁ: kütle debisi (kg/s); g: 9,81 m/s².
• L: helezon boyu (m); h: giriş ile çıkış arasındaki yükseklik farkı (m).
• f: yer değiştirme direnci; yatay helezonlarda 2–4, dikey helezonlarda 4–8 aralığındadır. Aynı föyde karma yem için 2,3, iri kırılmış mısır için 2,0, kepek için 2,5 verilir.
• η: kayıp katsayısı, föyde yaklaşık 0,8 alınır.

Örnek: karma ünitesi altındaki boşaltma helezonu

Karma yem (dökme yoğunluğu 0,5 t/m³) saatte 12 ton, 9 m boyunda, 250 mm çaplı U oluklu bir helezonla 1,5 m yükseltilerek pelet bunkerine gidecek.

• Hacim debisi: 12 / 0,5 = 24 m³/h. Föydeki tabloda 250 mm, %45 dolumlu helezon 90 d/d'da 27 m³/h taşır; 24 m³/h için yaklaşık 80 d/d yeterlidir.
• Kütle debisi: 12.000 / 3.600 ≈ 3,33 kg/s.
• Güç: 3,33 × 9,81 × (9 × 2,3 + 1,5) / 0,8 ≈ 907 W, yani yaklaşık 0,91 kW. Helezon yatay olsaydı yaklaşık 0,85 kW çıkacaktı.

Standart basamakta 1,1 kW yeter görünür. Ancak karma ünitesinin kapağı açıldığında helezon tamamen dolu kalkar ve küçük güçlerde hesap belirsizliği büyüktür; bir mühendislik kılavuzu küçük helezon güçlerinde aşırı yük düzeltmesi yapılmasını önerir. Bu yüzden bir üst basamak olan 1,5 kW, 4 kutuplu DRG-90L-4 (1445 d/d, 400 V'ta 3,3 A) daha güvenli seçimdir. Aynı helezon 15 m olsaydı hesap yaklaşık 1,47 kW'a çıkar ve 2,2 kW gerekirdi; boy, bu tip helezonda gücü en hızlı büyüten etkendir.

Devir ve redüktör oranı

Örnekteki 80 d/d için 1445 d/d motorla redüktör oranı yaklaşık 18 olur. Kataloglarda fabrika helezonlarının mil devri 136 d/d'yi geçmez; spiral hatlar ise 280–400 d/d döner ve bu yüzden kayışla ya da düşük oranlı redüktörle çalışır. Gerekli oranı redüktör çıkış devri ve moment hesaplama sayfasında, kayışlı tahrikte kasnak çaplarını kasnak ve kayış hesaplama sayfasında hesaplayabilirsiniz. Bu hesap ön boyutlandırma içindir; kesin güç helezon imalatçısının projesinden alınır.

Motor ve redüktör bağlantısı: montajda nelere bakılır?

Fabrika helezonlarında motor çoğunlukla helezon miline geçen bir redüktörün girişine flanşla (B5 ya da B14) bağlanır; böylece kaplin hizalaması gerekmez. Ayaklı (B3) motor ise kayışlı ya da kaplinli düzenlerde, ayrı bir kaide üzerinde kullanılır. Hayvancılık işletmesindeki boru helezonlarda kayışlı motor ve dişli motor seçeneklerinin ikisi de kataloglarda yer alır. Kesin montaj tipi helezon imalatçısının çiziminden alınır; mil çapı ve flanş ölçüleri için teknik çizimler sayfasına bakabilirsiniz.

Helezonun dönüş yönü taşıma yönünü belirler. Motor değiştirildikten sonra ilk çalıştırma boş helezonla yapılmalı ve yön kontrol edilmelidir; ters dönen bir helezon yemi giriş ağzına geri iter ve haznede taşmaya yol açar. Bağlantıyı yetkili bir elektrikçi yapmalı, bakım öncesinde kapaklar açılmadan enerji kesilip kilitlenmelidir.

Yem helezonu için motor seçerken kontrol listesi

• Taşınan yem: un kıvamında karma yem, pelet, kırık tane ya da kepek. Yoğunluğu ve nemi.
• Kapasite (t/h ya da m³/h), helezon çapı, boyu, eğimi ve yükseklik farkı.
• Helezon mil devri ve redüktör oranı; kayışlı ise kasnak çapları.
• Kalkış durumu: helezon boş mu kalkar, yoksa mikser ya da silo altındaki gibi dolu mu?
• Kalkış sıklığı: seviye anahtarıyla çalışan besleme hatlarında saatte kaç kez kalkıyor?
• Ortam: un tozu, nem, dış ortamda yağmur; klemens kutusu girişlerinin sızdırmazlığı.
• Koruma: sıkışmaya karşı termik ayarı ya da akım izleme. Uygun termik ve kontaktör için termik, sigorta ve kontaktör seçimi aracı.
• Eski motorun plakası: güç, devir, gövde, flanş ve mil ölçüsü.

Yem helezonları için DRG motor seçenekleri

Tablo, yem helezonlarında görülen güç aralığından 4 kutuplu modelleri gösterir. 11 kW'a kadar alüminyum gövde de seçilebilir; tozlu ve nemli fabrika ortamında pik döküm gövde sık tercih edilir.

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Helezonun yakıt besleme ya da tahıl taşıma gibi başka uygulamalarındaki seçim farkları için helezon motoru seçimi: kaç kW, kaç devir yazımıza, hattın geri kalanı için yem makinesi motoru tedariki yazısı yol gösterir.

Bu güçteki motorlar

• DRG-802-4 – 0,75 kW – 1420 d/d – 80 pik döküm
• DRG-90L-4 – 1,5 kW – 1445 d/d – 90L pik döküm
• DRG-100L1-4 – 2,2 kW – 1450 d/d – 100L pik döküm
• DRG-112M-4 – 4 kW – 1450 d/d – 112M pik döküm
• DRG-132M-4 – 7,5 kW – 1460 d/d – 132M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Yem helezonu motoru: sık sorulan sorular

Silo helezonu motoru kaç kW olmalı?

Hayvancılık işletmesindeki spiral hatlarda üretici kataloglarında 0,37–1,1 kW, boru ve oluklu helezonlarda 0,75–5,5 kW görülür. Hattın uzunluğu ve eğimi arttıkça üst değerlere çıkılır; kesin güç hat üreticisinin tablosundadır.

Helezon motoru neden sık sık termik atıyor?

En yaygın nedenler nemlenmiş ve yapışmış yem, kanada sarılan yabancı madde, boşaltma ağzının tıkanması ve hattın kapasitesinin üstünde besleme yapılmasıdır. Önce mekanik nedeni bulun; termiği yükseltmek motoru korumasız bırakır.

Helezon motorunu invertörle çalıştırmak gerekir mi?

Taşıyıcı helezonlarda genelde gerekmez; motor sabit devirde çalışır. Kapasitenin ayarlanması gereken besleme ve dozaj helezonlarında invertör kullanılır.

1,5 kW helezon motoru kaç amper çeker?

4 kutuplu DRG-90L-4 400 V'ta 3,3 A çeker. Termik röle plakadaki akıma göre ayarlanır.

Helezonun çapı, boyu, taşıdığı yem ve eski motorun plakası elimize ulaştığında motoru sizinle birlikte seçeriz. Bize +90 (542) 666 11 11 numarasından, [email protected] adresinden ya da iletişim sayfası üzerinden ulaşabilirsiniz. Yem helezon motoru fiyat listesine ve 120 modelin tamamına Elektrik Motoru Online Satın Al bölümünden ulaşırsınız.
