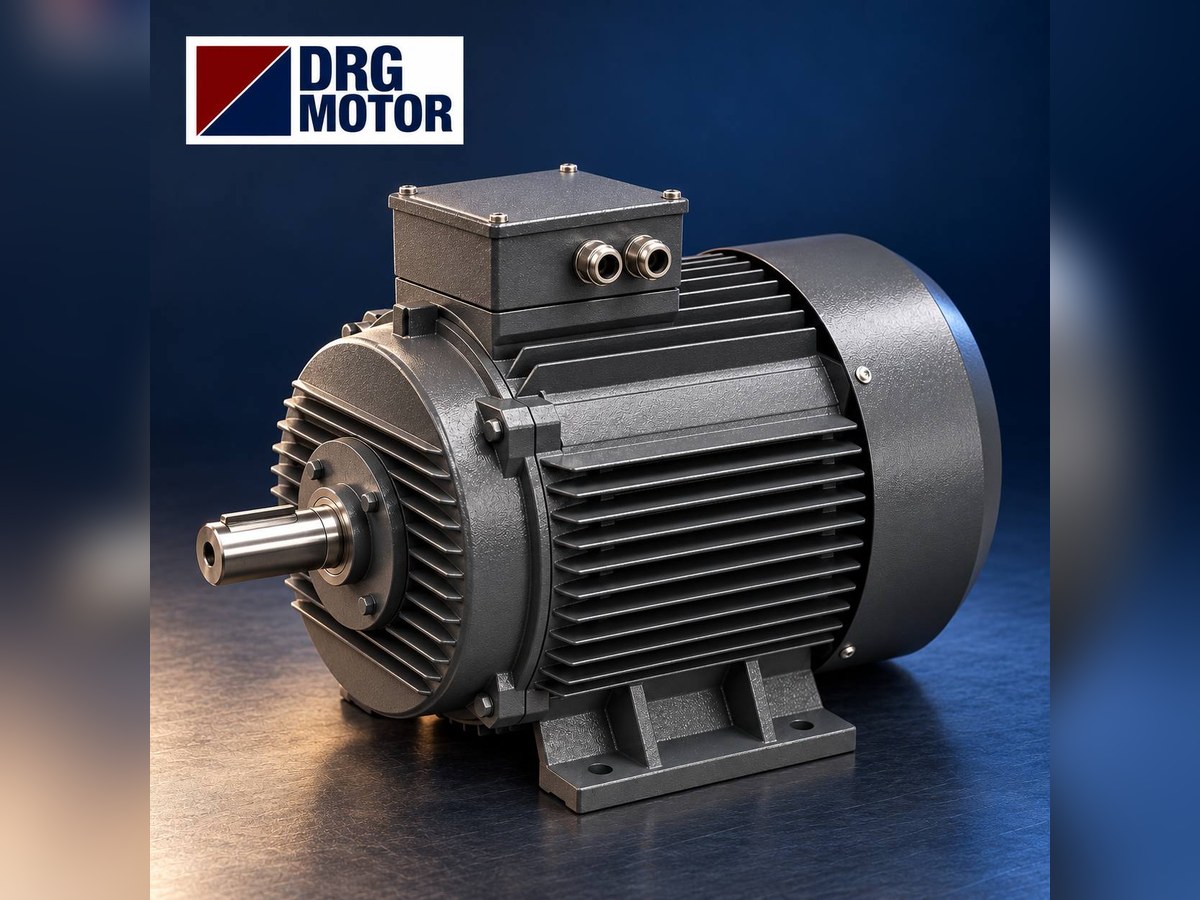

Tahıl ve Tohum Temizleme Makinesi Elektrik Motorları

Tahıl ve tohum temizleme makinesi motoru, hasattan gelen ürünün içindeki sap, koçan, toprak, taş ve tozu ayıran ön temizleme makinelerini çalıştırır. Bu makinelerde iki ayrı motor işi vardır: elek tamburunu ya da elek kasasını hareket ettiren tahrik motoru ve hafif yabancı maddeyi emen aspirasyon fanı motoru. Üretici kataloglarında tahrik motorları 0,25–2,2 kW, fan motorları ise 0,75–15 kW arasındadır; bir temizleyicinin en büyük motoru çoğu zaman fanıdır.

Bu sayfa yalnız ön temizlemeyi, yani kaba ve hafif yabancı maddenin ayrılmasını ele alır. Tanelerin boy, uzunluk ve özgül ağırlığa göre sınıflandırılması ayrı bir iştir ve Tahıl Eleme ve Selektör Makinesi Elektrik Motorları sayfasının konusudur. Burada adı geçen motorların anlık fiyatı Elektrik Motoru Online Satın Al sayfasında görünür.

Ön temizleme neyi ayırır, neyi ayırmaz?

Ön temizleyici ürünü siloya, kurutucuya ya da selektöre girmeden önce kabaca arındırır. Ayırdığı şeyler üç gruptur:

• İri yabancı madde: sap, koçan, yaprak, toprak kesesi, ip ve torba parçası. Tanelerden büyük olduğu için elek üstünde kalır.
• Hafif yabancı madde: toz, kavuz, boş başak, hafif kırıntı. Hava akımıyla emilerek ayrılır.
• Ağır yabancı madde: tane boyunda taş, cam ve metal parçası. Taş ayırıcı ve mıknatısla tutulur.

Kırık tane, yabancı ot tohumu ve cılız tane ön temizlemeden büyük ölçüde geçer. Onları ayırmak için selektörün ince elekleri, trieurun girintili silindiri ve özgül ağırlık masası gerekir. Ön temizlemenin amacı kurutucuyu tıkayacak sapı, elevatörü zorlayacak taşı ve depoda ısınmaya yol açacak tozu daha alım çukurunda tutmaktır.

Temizleme makinesi tipleri ve motorların görevi

Tambur ön temizleyici

Ürün, yatay ya da hafif eğik duran delikli bir silindirin içine ya da dışına beslenir. Silindir yavaş döner; taneler deliklerden geçer, iri parçalar silindirin ucundan dışarı atılır. Motor, redüktör üzerinden tamburu çevirir. Bir üretici föyünde 50 t/h ön temizleme kapasiteli çift elekli tambur 1,5 kW motorla dakikada 21,9 devir döner. Altındaki atık helezonu ayrı küçük bir motorla çalışır. Hasat yoğunluğunda tamburun en büyük derdi delik tıkanmasıdır; fırça ya da kazıyıcı bunu önler.

Aspiratörlü (hava kanallı) temizleyici

Ürün ince bir perde hâlinde dikey bir hava kanalından düşerken karşıdan gelen hava akımı hafif parçaları kaldırır. Hava bir siklona ya da genleşme odasına gider, toz orada çöker. Burada motor santrifüj fanı döndürür; temizleme kalitesini fan devri ve damper ayarı belirler. Hava geri dönüşümlü tiplerde fan makinenin içindedir ve emilen hava kapalı devrede döner, dışarıya daha az toz çıkar.

Elek kasalı ön temizleyici

Eğimli, bir ya da iki katlı elek kasası salınım hareketiyle ürünü ileri taşır. Kasa ya bir eksantrik mil ve kayışla standart motordan ya da kasaya bağlı iki vibrasyon motoruyla sarsılır. Eksantrik tahrikte standart IEC motor kullanılır; vibrasyon motorlu tiplerde ise motor doğrudan titreşimi üretir ve ayrı bir ürün grubudur.

Taş ayırıcı

Taş ayırıcıda (destoner) eğimli, delikli bir tabla ileri-geri salınır, alttan hava üflenir. Hava taneyi gevşetip aşağı kaydırırken ağır taş tablanın yüzeyiyle temas eder ve yukarı taşınır. İki motor görevi vardır: tablanın salınım tahriki ve havayı veren fan. Emişli tiplerde fan makinede değil tesisin merkezi aspirasyonundadır; basınçlı tiplerde fan makinenin üzerindedir.

Mıknatıs

Plaka ya da çubuk mıknatıs ürün akışındaki demir parçalarını tutar ve motoru yoktur. Kendiliğinden temizlenen döner tamburlu mıknatıslarda tambur küçük bir redüktörlü motorla döner. Mıknatıs genellikle elevatörden ve kırıcı ya da değirmen gibi hassas makinelerden önce konur.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Temizleme makinesi motoru kaç kW?

A) Üretici kataloglarındaki değerler

Temizleyicilerde kataloglardaki motorlar tek tek yaklaşık 0,25 ile 15 kW arasında kalır. Hareket eden kütle küçük olduğu için tambur ve elek tahrikleri 2,2 kW'ı pek geçmez; asıl güç fana gider. Fanın gücü taşınan tondan çok emilen hava miktarına ve hattın direncine bağlıdır: siklon, filtre ve uzun boru basıncı artırır. Bir temizleyicinin toplam kurulu gücü tambur, fan ve helezon motorlarının toplamıdır; örneğin 100 t/h'lik tamburda 0,55 + 11 + 0,25 kW, yani yaklaşık 11,8 kW'a çıkabilir.

B) DRG gamındaki karşılık

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW, 1000/1500/3000 d/d, 3 faz 230/400 V ya da 400/690 V'tur; montaj B3, B5, B14 ve B35 sipariş notuyla belirtilir. Temizleme makinelerinin 0,25–15 kW'lık standart tahrik ve fan motorlarının tamamı bu aralıktadır. Vibrasyon motorlu elek kasaları için Vibrasyon Motorları sayfamıza bakın; DRG vibrasyon motoru gamı 0,12–15 kW'tır, ancak bu motorlar online mağazada yer almaz, teklifle sağlanır.

Örnek: aspirasyon fanı için motor gücü

Bir üretici, 45 t/h kapasiteli kombine temizleyicisi için 10 600 m³/h aspirasyon havası verir; bu, ton başına yaklaşık 236 m³/h demektir. Aynı oranla 38 t/h'lik bir alım hattının temizleyicisi için yaklaşık 9 000 m³/h hava gerekir. Hava kanalı, siklon ve boru hattının toplam direncinin 1 400 Pa, fan veriminin 0,62 olduğunu varsayalım:

• Debi: 9 000 / 3 600 = 2,5 m³/s.
• Fan mil gücü: P = Q·Δp / η = 2,5 × 1 400 / 0,62 ≈ 5,6 kW.
• Kayış kaybı ve filtre kirlenmesi için 1,1 katsayısıyla ≈ 6,2 kW. Standart basamakta bir üstü 7,5 kW'tır.
• Fan doğrudan akupleyse 2 kutuplu DRG-132S2-2 (7,5 kW, 2930 d/d, 400 V'ta 13,7 A) uygun bir adaydır.

Fan devri invertörle 0,9 katına indirilince debi de 0,9 katına iner, güç ise yaklaşık 0,9³ ≈ 0,73 katına düşer. Bu yüzden hafif ürünlerde (yulaf, ayçiçeği) fanı tam devirde çalıştırıp damperle kısmak yerine devir ayarı daha az enerji harcar ve iyi taneyi kanaldan kaçırma riskini azaltır. Kendi değerlerinizle hesap için pompa ve fan motor gücü hesaplama aracını kullanabilirsiniz.

Devir, tahrik ve montaj

Aspirasyon fanı

Aspiratör fanları çoğunlukla 2 kutuplu motorla doğrudan tahrik edilir; bir üreticinin föyünde motor 2 900 d/d ve B5 flanşlı olarak verilir. Daha büyük fanlarda kayış-kasnakla devir ayarlanır ve motor ayaklı (B3) kaideye oturur.

Tambur

20–25 d/d gibi düşük tambur devri 4 kutuplu motor ve redüktörle elde edilir. 1 445 d/d'lık bir motorla 21,9 d/d'ya inmek için toplam oran yaklaşık 66 olmalıdır; bu genellikle redüktör ve zincir-dişli birlikte sağlanır. Tambur çapınıza göre oranı redüktör aracında deneyin.

Eksantrik elek kasası

Eksantrik milli kasada motor kayışla mili çevirir; bir föyde elek mili 300 d/d döner. 4 kutuplu motorla kasnak oranı yaklaşık 4,8 olur. Kesin montaj tipi makine üreticisinin çiziminden alınır.

Temizleme makinesinde motor seçerken kontrol listesi

• Alım hızı: Temizleyicinin kapasitesi alım çukurunun boşaltma hızının gerisinde kalırsa hat onu bekler. Islak ve kirli üründe kapasite düşer; motoru bu duruma göre zorlamayın.
• Fan dönüş yönü: Ters dönen santrifüj fan çalışıyor görünür ama havanın bir kısmını verir. Motor değişiminden sonra yönü fan gövdesindeki oka göre kontrol edin.
• Fan akımı: Damper tam açıkken motor akımı plaka akımını aşmamalıdır; filtre temizlendiğinde akım yükselir.
• Atık helezonu: Tıkanan atık helezonu termiği attırır ve tamburu durdurur; bu küçük motorun koruması ayrı ayarlanmalıdır.
• Eksantrik kasa: Kayış gerginliği ve dengeleme ağırlıkları; dengesizlik motor rulmanını zorlar.
• Toz: Fan kapağını ve kanatları her hafta fırçalayın. Temizleyici toz bölgesi ilan edilmiş kapalı bir odadaysa motor Ex işaretli olmalıdır; DRG Ex motor sunmaz.
• Kalkış sırası: Önce fan ve tambur, en son besleme; durdururken tersi. Böylece ürün dolu tambur üstüne yığılmaz.

Bu güçteki motorlar

Temizleme makinelerinde en sık kullanılan güçler:

• DRG-801-4 – 0,55 kW – 1400 d/d – 80 pik döküm
• DRG-90L-4 – 1,5 kW – 1445 d/d – 90L pik döküm
• DRG-100L1-4 – 2,2 kW – 1450 d/d – 100L pik döküm
• DRG-112M-2 – 4 kW – 2905 d/d – 112M pik döküm
• DRG-132S2-2 – 7,5 kW – 2930 d/d – 132S pik döküm
• DRG-160M1-2 – 11 kW – 2945 d/d – 160M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Fanın toz toplama tarafı için toz toplama ve filtre fanı motoru sayfamızı, diğer fan tipleri için Fan Motorları kategorisini inceleyebilirsiniz.

Tahıl temizleme motoru: sık sorulan sorular

Buğday temizleme makinesinde kaç motor olur?

Basit bir tambur temizleyicide bir tambur motoru vardır. Aspirasyonlu modellerde buna bir fan motoru ve çoğu zaman atık helezonu motoru eklenir; elek kasalı kombine makinelerde besleyici motoru da bulunur.

Aspiratör fanı motoru yanınca aynı güçte mi alınmalı?

Evet, plaka gücü ve devriyle aynı motor alınmalıdır. Daha yüksek devirli motor fanı aşırı yükler, daha düşük devirli motor havayı azaltır ve temizleme bozulur.

Tambur ön temizleyicide invertör gerekir mi?

Genellikle gerekmez; tambur sabit hızda döner. İnvertör daha çok fan devrini ürüne göre ayarlamak için kullanılır.

Ön temizleme ile selektör aynı makine mi?

Hayır. Ön temizleyici kaba ve hafif yabancı maddeyi ayırır; selektör taneleri boy, uzunluk ve ağırlığa göre sınıflandırır ve tohumluk hazırlamada kullanılır.
