Valsli Değirmen Elektrik Motorları

Valsli değirmen elektrik motoru, un değirmenindeki vals tezgâhının hızlı valsını kayış ve kasnakla döndüren, yavaş valsı da tezgâhın kendi dişli ya da kayış düzeni üzerinden süren 4 kutuplu trifaze motordur. Üretici kataloglarında tezgâh başına motor gücü vals boyuna ve tezgâh tipine göre 5,5 kW'tan 45 kW'a kadar çıkar; besleme valsını ise ayrı, 0,55–0,75 kW'lık bir redüktörlü motor çevirir. Aynı değirmende I. kırma ile son redüksiyon pasajı arasında motor gücü birkaç kat fark edebilir.

Bu sayfa vals tezgâhı türlerini, tahrik düzenini, pasaj bazlı motor haritasını ve DRG gamının karşıladığı kısmı anlatır. Tek bir vals motorunu değiştirirken kasnak oranı, akım ve yedek motor hesabı için Un Değirmeni Vals Motoru Seçimi ve Yedek Motor Tedariki yazımıza bakın. Değirmenin diğer bölümleri Un Fabrikası Elektrik Motorları ana sayfasında anlatılıyor; hazır modeller Elektrik Motoru Online Satın Al sayfasındadır.

Vals tezgâhı türleri: tek çift, çift taraflı ve 8 valsli

Vals tezgâhı, birbirine doğru farklı hızda dönen iki çelik silindir arasından ürünü geçirerek kırar ya da inceltir. Tezgâhlar vals sayısına ve kat düzenine göre ayrılır; motor sayısı da buna bağlıdır.

Tek çift valslı tezgâh

Bir gövdede tek bir vals çifti bulunur ve tek bir ana motor vardır. Küçük kapasiteli değirmenlerde ve mısır, çavdar gibi farklı tahıl hatlarında görülür. Vals boyu 500 ile 1250 mm arasında değişir; motor gücü boyla birlikte büyür.

Dört valslı (çift taraflı) tezgâh

Un değirmenlerinin standart tezgâhıdır: aynı gövdede sağ ve sol iki ayrı vals çifti bulunur. Her taraf ayrı bir pasaja hizmet edebilir; örneğin bir tarafta II. kırma, öbür tarafta bir redüksiyon pasajı. Bu nedenle tezgâhların çoğunda her tarafın kendi motoru vardır ve iki motorun gücü farklı olabilir. Bazı üretici föylerinde değer tezgâh için tek bir azami kurulu güç olarak verilir; motor listesine yazarken tarafların ayrı mı tek mi beslendiğini makine plakasından kontrol edin.

Sekiz valslı (çift katlı) tezgâh

Üst vals çiftinden çıkan ürün aradan elenmeden doğrudan alt vals çiftine düşer. Çoğunlukla ilk kırma ve ilk redüksiyon pasajlarında yer kazanmak için kullanılır. Bir üretici föyünde 1000–1250 mm vallı 8 valslı tezgâh için azami kurulu güç 37 kW olarak verilmiştir. Üst ve alt çift farklı yüklendiği için motorların akımı da farklıdır.

Kayışlı tahrik ve hızlı-yavaş vals oranı

Klasik tezgâhta motor tezgâhın yanında ya da altında, ayaklı (B3) olarak kızağa bağlıdır ve kayışla hızlı valsı döndürür. Yavaş vals hızlı valsa dişli çark çifti ya da dişli kayışla bağlıdır; bu bağlantı yavaş valsın hızlı valsa yetişmesini engeller ve frenleme gücünü yeniden hızlı valsa döndürür.

Diferansiyel oranı pasaja göre değişir

Kataloglarda hızlı-yavaş vals oranı 1,25:1, 1,5:1, 2:1 ve 2,5:1 seçenekleriyle verilir. Bir üretici föyünde öğütme (redüksiyon) çifti için 1,25, kırma çifti için 2,33 oranı yazılıdır. Örneğin 620 d/d dönen bir kırma valsında 2,5:1 oranla yavaş vals 248 d/d döner; 560 d/d dönen bir redüksiyon valsında 1,23:1 oranla yavaş vals yaklaşık 455 d/d'dir. Oran makinenin iç düzenidir; motor değiştiğinde değişmez.

Frenleme gücü motoru nasıl etkiler?

Yavaş vals, ürün üzerinden hızlı valsın kuvvetini alır ve dişli tarafından frenlenir. Bir teknik yayına göre düz vals pasajlarında yavaş valsta oluşan frenleme gücü öğütme gücünü belirgin biçimde aşar; sabit oranlı dişli bu gücü hızlı valsa geri verdiği için ana motor yalnız gerçek öğütme gücünü ve kayıpları karşılar. Her valsın ayrı motorla ve invertörle sürüldüğü tasarımlarda ise frenleme gücü elektrik yoluyla geri kazanılmak zorundadır; aynı yayına göre bu durumda hızlı vals motoru sabit oranlı tezgâhtakinden belirgin biçimde büyük seçilmelidir.

Besleme valsı motoru

Ürünü vals boyunca perde gibi yayan besleme valsı ayrı bir redüktörlü motorla, çoğu yeni tezgâhta tezgâh üzerindeki invertörle döner. Katalog değeri 0,55–0,75 kW'tır. Bu motor çoğunlukla redüktörle bütün bir birimdir; arızada redüktörün flanş ve mil ölçüsü kontrol edilmeden yalnız motor değiştirilemez.

Vals boyuna göre kataloglardaki motor güçleri

Vals tezgâhı grubunda üretici modeline ve kapasitesine göre yaklaşık 5,5–45 kW ana motor seçenekleri görülür. Aynı üreticinin tek çiftli serisinde güç vals boyuyla düzenli artar: 500–600 mm'de 7,5 kW, 800 mm'de 11 kW, 1000 mm'de 15 kW, 1250 mm'de 18,5 kW. Çift taraflı tezgâhlarda tek bir azami kurulu güç verildiğinde bu değer en ağır pasaj (B1) içindir; aynı tezgâh redüksiyonda kullanılınca çok daha küçük motorla çalışır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Kırma ve redüksiyon pasajlarında güç farkı

Kırma (dişli) valsları tam buğdayı açar ve kepekten irmik sıyırır; redüksiyon (düz) valsları ise irmiği una inceltir. Pasajın aldığı ürün miktarı ve kırma derecesi farklı olduğu için motor yükü pasajdan pasaja değişir.

Pasaj bazlı motor haritası: ölçülmüş bir örnek

Günlük 80 tonluk bir buğday değirmeninde yapılan bir ölçüm çalışmasında 18 pasajın kurulu motorları ve gerçek çekişleri kaydedilmiştir. Aşağıdaki tablo bu verileri pasaj gruplarına göre özetler:

Haritadan üç sonuç çıkar. Birincisi, motor gücü akış yönünde azalır: I. kırma bütün buğdayı alır, sonraki pasajlar giderek daha az ürün işler. İkincisi, redüksiyon pasajlarında motorlar kurulu güçlerinin çoğunlukla yarısının altında çalışmıştır; çalışmanın yazarları gereğinden büyük motorun yatırım maliyetini ve kompanzasyon ihtiyacını artırdığını belirtir. Üçüncüsü, aynı değirmende V. kırma pasajının 11 kW motoru kalıcı olarak aşırı yüklüdür; yani güç küçültmesi pasaj pasaj ölçülerek yapılmalıdır.

Ön tahmin için özgül enerji yaklaşımı

Aynı çalışmada pasajların özgül enerji tüketimi 4,955–24,26 kWh/t arasında, I. kırmada 12,03 kWh/t ölçülmüştür. Motor gücü kabaca P = Q × e / η_kayış ile tahmin edilebilir (Q: pasaja giren ürün, t/h; e: özgül enerji, kWh/t).

• I. kırma, 2,5 t/h buğday, e = 12 kWh/t: 2,5 × 12 = 30 kW; kayış kaybı için 0,95 ile 30 / 0,95 ≈ 31,6 kW. Bir üst standart basamak 37 kW'tır: DRG-225S-4, 1485 d/d; 400 V akımı 66,1 A.
• Bir redüksiyon tarafı, 0,7 t/h irmik, e = 7,6 kWh/t: 0,7 × 7,6 = 5,32 kW; 5,32 / 0,95 ≈ 5,6 kW. Bir üst basamak 7,5 kW'tır: DRG-132M-4, 1460 d/d; 400 V akımı 14,3 A.

Bu yaklaşım yalnız ön boyutlandırma içindir; e değeri buğdayın sertliğine, tav nemine ve vals aralığına göre değişir. Kesin güç tezgâh üreticisinin pasaj listesinden alınır.

Vals tezgâhında DRG gamının sınırları

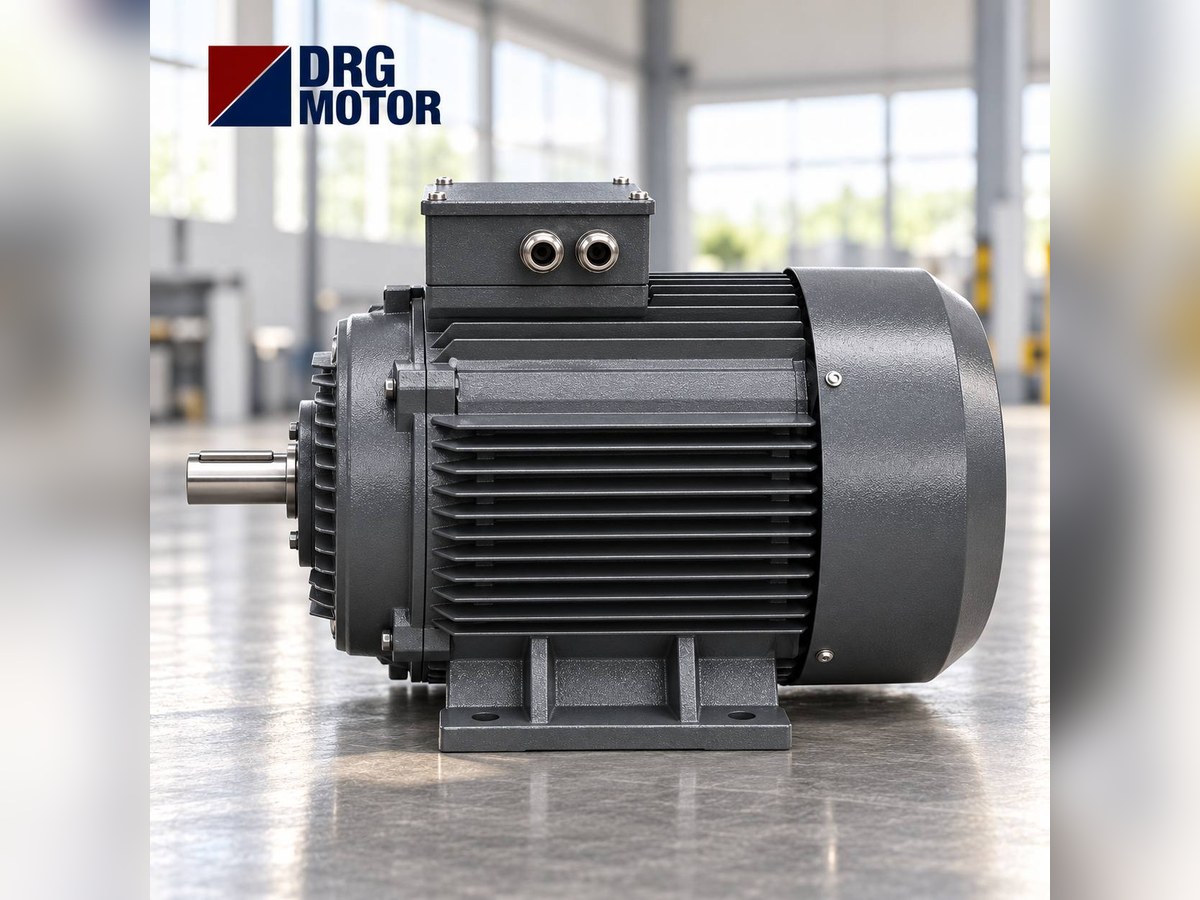

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gam alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW; 1000, 1500 ve 3000 d/d; 3 faz, 230/400 V ya da 400/690 V. Montaj B3, B5, B14 ya da B35 olarak sipariş notunda belirtilir. Vals tezgâhlarının 5,5–45 kW'lık kayışlı ana motorlarının tamamı bu gamın içindedir; tezgâhlarda yaygın olan 4 kutup (1500 d/d) seçeneği her basamakta vardır. 11 kW'a kadar alüminyum gövde de seçilebilir, ancak tezgâh kızağına ve titreşime pik döküm gövde daha uygundur.

Gamın dışında kalanlar şunlardır: besleme valsının makineye özel redüktörlü bütün birimi (DRG motoru verir, redüktör ayrıca tedarik edilir), her valsa ayrı takılan doğrudan tahrikli sabit mıknatıslı senkron motorlar ve tezgâha gömülü sürücülü motorlar, bir de tehlikeli bölge sınıflandırmasının Ex motor istediği noktalar. DRG gamında Ex motor yoktur.

Vals tezgâhı motorunu seçerken kontrol listesi

• Tezgâh tipi: tek çift, çift taraflı ya da 8 valslı; her tarafın ayrı motoru var mı?
• Pasajın adı (B1, C3 gibi) ve tezgâh üreticisinin o pasaj için verdiği güç.
• Vals boyu ve çapı; motor kasnağı ile vals kasnağının çapı.
• Eski motorun devri ve gövdesi: 4 kutup korunmalı, mil ve ayak ölçüsü kızakla uyuşmalı.
• Çalışma akımı: öğütme sırasında ampermetrede okunan değer, motoru küçültme ya da büyütme kararının dayanağıdır.
• Kalkış: tezgâh valslar ayrıkken boşta kalkar; 400/690 V sargılı DRG motorları (4 kW ve üstü) 400 V şebekede yıldız-üçgenle kaldırılabilir. Karşılaştırma için yıldız-üçgen yol verme sayfası.
• Ortam: un tozu ve bölge sınıflandırması.

Vals tezgâhı için DRG motor seçenekleri

Kasnak ve kayış hesabını kasnak kayış hesaplama aracıyla yapabilir, gövde ölçülerini teknik çizimler sayfasından alabilirsiniz.

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-132M-4 – 7,5 kW – 1460 d/d – 132M pik döküm
• DRG-160M-4 – 11 kW – 1465 d/d – 160M pik döküm
• DRG-180M-4 – 18,5 kW – 1470 d/d – 180M pik döküm
• DRG-200L-4 – 30 kW – 1475 d/d – 200L pik döküm
• DRG-225S-4 – 37 kW – 1485 d/d – 225S pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Valsli değirmen motoru: sık sorulan sorular

Valsli değirmen motoru kaç kW olmalı?

Vals boyuna ve pasaja bağlıdır. Kataloglarda tezgâh başına 5,5–45 kW görülür; tek çiftli 1000 mm'lik bir tezgâh 15 kW ile verilirken çift taraflı tezgâhların B1 pasajı 45 kW'a kadar çıkar.

I. kırma ile redüksiyon tezgâhına aynı motor takılır mı?

Tezgâh aynı olsa bile yük aynı değildir. Ölçülmüş örnekte I. kırma 36 kW çekerken redüksiyon pasajları 3,5–5,7 kW çekmiştir. Motor pasajın gerçek yüküne göre seçilir.

Valsli değirmende motor neden 4 kutupludur?

1500 d/d sınıfındaki motor, makul kasnak çaplarıyla 400–650 d/d aralığındaki hızlı vals devrine iner. Farklı kutup sayısı kasnak oranını değiştirir ve vals devrini bozar.

Valsli değirmen motoru fiyat listesine nereden bakarım?

Yukarıdaki canlı tabloda vals tezgâhlarına uygun kodların güncel fiyatları görünür. Diğer güçler için mağaza sayfasına bakabilirsiniz.

Tezgâhın tipini, pasaj adını ve eski motorun plakasını bize gönderin; uygun DRG motorunu birlikte belirleyelim. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası, WhatsApp wa.me/905426661111. Mağazadaki kodların hepsini Elektrik Motoru Online Satın Al sayfasından inceleyebilirsiniz.
