Un Fabrikası Helezon ve Konveyör Elektrik Motorları

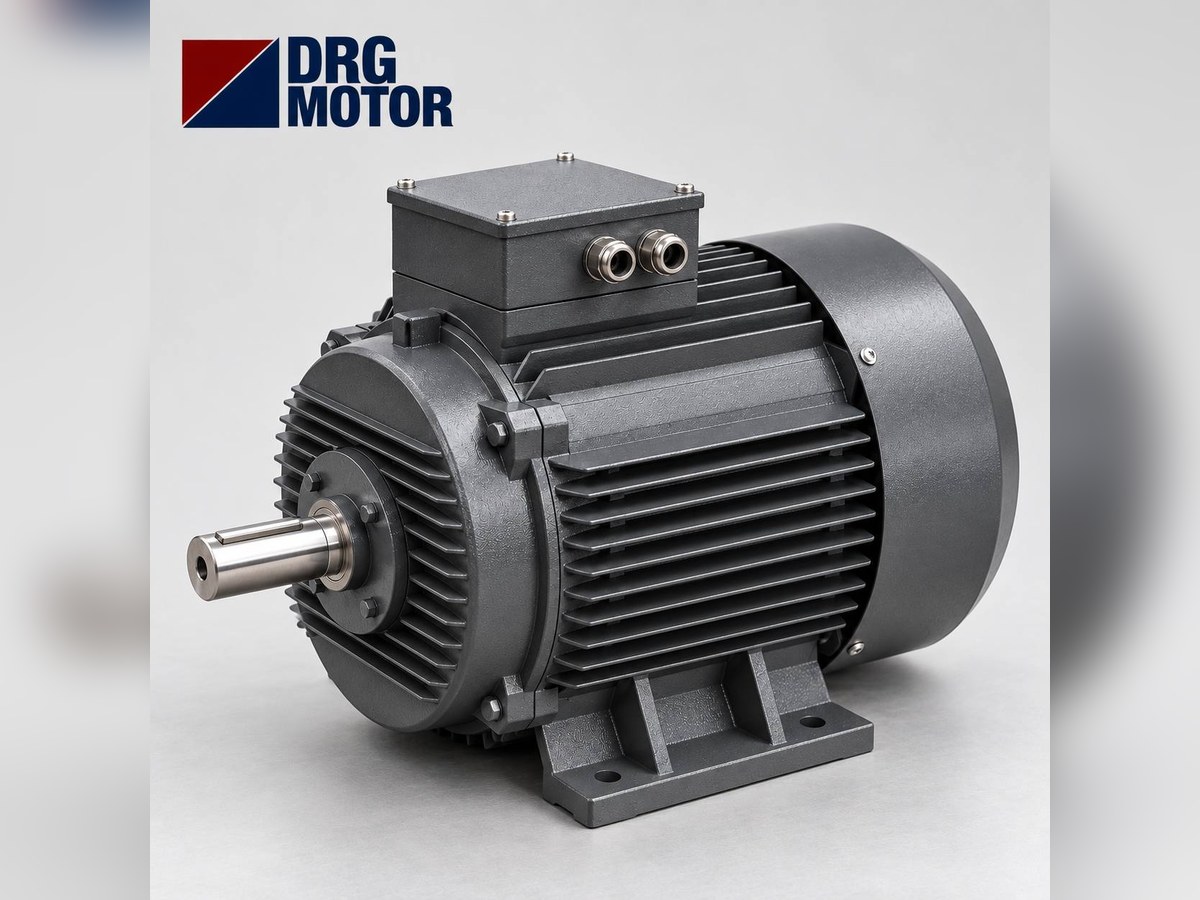

Un fabrikasında helezon ve konveyör motoru, buğdayı, tavlı buğdayı, kepeği ve unu makineler arasında yatay ya da hafif eğimli taşıyan vidalı helezonu veya zincirli konveyörü bir redüktör üzerinden döndüren standart üç fazlı asenkron motordur. Değirmen makinesi üreticilerinin kataloglarında un ve buğday helezonları için 0,75–18,5 kW, zincirli konveyörler için 22 kW'a kadar motor görülür. Aynı helezonda un, buğdaydan daha düşük tonajla taşındığı hâlde motoru daha çok zorlar; bu sayfa bu farkın nedenini ve motor seçimine etkisini anlatıyor.

Motor seçimini tonaj, boy, devir ve ürün cinsi belirler; helezonun kendisi ise makine üreticisinin projesidir. Uygun motorları Elektrik Motoru Online Satın Al sayfasında görebilirsiniz. Kalorifer ve tahıl helezonlarının genel motor seçimi helezon motoru kaç kW, kaç devir yazımızda; değirmen hattının bütün motor tedariki ise un değirmenlerine yüksek torklu motor tedariki yazımızda ele alınıyor.

Değirmen akışında mekanik taşıma nerelerde kullanılır?

Bir un fabrikasında ürün, buğday kabulünden paketlemeye kadar onlarca kez yer değiştirir. Bu yer değiştirmelerin bir kısmı elevatörle, bir kısmı pnömatik hatla, geri kalanı helezon ve zincirli konveyörle yapılır. Mekanik taşıma motorlarının en sık görüldüğü noktalar şunlardır:

• Silo altı ve kabul: Buğday silolarının altından toplama ve hammadde kabul çukurundan elevatöre taşıma; çoğunlukla zincirli konveyör kullanılır.
• Tavlama: Buğdaya su verilip karıştırıldığı tav helezonu ya da yüksek devirli cebri tavlama makinesi; arkasından tav silolarına dağıtan helezonlar.
• Plansifter altı: Elek pasajlarından düşen unu tek hatta toplayan, üstünde çok sayıda giriş klapesi bulunan un toplama helezonu.
• Un siloları: Silo altı boşaltma, paçal (harman) hattı ve paketlemeye besleme.

Torbayı dolduran besleme helezonları Un Paketleme ve Dozajlama Makinesi Elektrik Motorları, dikey kaldırma ise Un Fabrikası Elevatör Elektrik Motorları sayfasının konusudur.

Mekanik taşıma mı, pnömatik taşıma mı?

Modern değirmenlerde vals pasajları arasındaki ara ürün çoğunlukla havayla taşınır.

Pnömatiğin üstlendiği işler

Valslerden çıkan kırma ve redüksiyon ürünleri, boru hatlarıyla üst kattaki siklonlara emilir. Burada hareketi sağlayan motor helezon motoru değil, yüksek basınçlı pnömatik fanın motorudur. Bu motorlar Un Fabrikası Aspirasyon ve Fan Elektrik Motorları sayfasında anlatılır.

Helezon ve konveyörde kalan işler

Yatay toplama, dağıtma ve silo altı boşaltma mekanik kalır, çünkü bu işlerde hava ile taşıma çok daha fazla enerji harcar ve tozu artırır. Plansifter altındaki un toplama helezonu tipik bir örnektir: birçok girişten gelen unu tek çıkışta birleştirir, oradan un pnömatiğe ya da elevatöre verir.

Un helezonu, tav helezonu ve zincirli konveyör arasındaki fark

Un ve kepek helezonu

U oluklu ya da boru gövdeli, üstü kapaklı bir vida. Bir yerli değirmen makinesi üreticisinin kataloğunda 150–380 mm çaplarda, en fazla 20 m boyda ve 0,75–18,5 kW motorla verilir. Aynı katalogda 380 mm'lik modelin kapasitesi buğdayda 86 t/h, unda 60 t/h, kepekte 38 t/h yazılıdır: ürün inceldikçe ve hafifledikçe aynı vida daha az taşır. Motor, redüktörle birlikte helezonun yan tarafına bir motor sehpasıyla bağlanır.

Tav helezonu ve cebri tavlama

Tavlama makinesinde vida, taşımaktan çok karıştırır: buğdaya püskürtülen su kısa mesafede her taneye dağıtılmalıdır. Bu nedenle tav makinelerinde motor, aynı tonajı taşıyan düz helezondan belirgin biçimde büyüktür. Kataloglarda 6–25 t/h kapasiteli yoğun tavlama makineleri için 2,2–4 kW, 8–14 t/h'lik cebri tavlama makineleri için 7,5–11 kW, eğimli tav helezonlarında ise 11–22 kW besleme motoru görülür.

Zincirli (redler) konveyör

Kapalı bir kasada, paletli zincir ürünü bir blok hâlinde sürükler. Uzun mesafede ve yüksek tonajda helezondan daha az enerji harcar, tanede kırık bırakmaz. Bir üreticinin sanitasyon serisi föyünde 0,75 t/m³ yığın yoğunluklu tahıl için 19–208 t/h kapasite ve 3,0–22 kW en yüksek motor gücü verilir; aynı üreticinin un toplama için tasarlanmış modeli bükülmüş sacdan, cıvatasız kasa ve plastik paletli zincirle yapılır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Un fabrikası helezon motoru kaç kW?

A) Kataloglarda görülen motor güçleri

Değirmen içi taşıma organlarında üretici kataloglarına göre motor gücü yaklaşık 0,75 ile 22 kW arasında değişir. Değerler bir makinenin tek tahrik motorudur. Bir un fabrikasında bu organlardan onlarca bulunur; tesisin toplam taşıma gücü bunların toplamıdır ve tek bir helezonun gücü gibi okunmamalıdır.

B) DRG gamının karşıladığı kısım

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW, 1000/1500/3000 d/d, 3 faz 230/400 V ya da 400/690 V'tur; B3, B5, B14 ve B35 montaj siparişte belirtilir. Yukarıdaki 0,75–22 kW aralığının tamamı bu gamın içindedir. Gamın karşılamadığı kısımlar şunlardır: redüktörle tek gövde hâlinde üretilmiş motorlu redüktör üniteleri (bu durumda redüktöre uygun flanşlı motor verilir, ünite değişmez), patlayıcı toz ortamı için Ex motor ve sürücüsü motora tümleşik makine motorları.

Un neden buğdaydan fazla güç ister? Örnek hesap

Bir helezon konveyör üreticisinin mühendislik kılavuzu gücü iki parçaya ayırır: boş vidayı ve askı yataklarını döndürmek için gereken sürtünme gücü ile ürünü boy boyunca itmek için gereken malzeme gücü. Toplam, redüktör ve kayış kayıplarını karşılayan 0,88'lik tahrik katsayısına bölünür. Formülün metrik birime çevrilmiş hâli:

• Sürtünme gücü (kW) ≈ 2,45 × 10⁻⁶ × L × n × DF × HBF
• Malzeme gücü (kW) ≈ 0,00539 × Q × L × MF
• L: boy (m), n: vida devri (d/dk), Q: kapasite (t/h), DF: çap katsayısı (16 inç ≈ 400 mm vida için 106), HBF: askı yatağı katsayısı (plastik yatakta 2,0).

Kılavuzun malzeme tablosunda buğday için malzeme katsayısı MF = 0,4, buğday kepeği için 0,5, buğday unu için 0,6'dır. Un, yığın yoğunluğu buğdayın yaklaşık üçte ikisi olduğu hâlde tekne cidarına ve vidaya daha çok sürtünür, sıkışmaya yatkındır ve önerilen dolum oranı daha düşüktür.

Örnek: 400 mm çaplı, 30 m boyunda, 50 d/dk dönen ve plastik askı yataklı bir helezon düşünelim.

• Buğday, 60 t/h: sürtünme 0,78 kW + malzeme 3,88 kW = 4,66 kW; 0,88'e bölününce motor milinde yaklaşık 5,3 kW.
• Un, 42 t/h (aynı helezonun un kapasitesi, katalogdaki buğday/un oranına göre): sürtünme 0,78 kW + malzeme 4,08 kW = 4,86 kW; motor milinde yaklaşık 5,5 kW.

Un, buğdaydan %30 daha az tonajla taşındığı hâlde helezon daha fazla güç çeker. Her iki durumda standart basamakta bir üst güç 7,5 kW'tır; 1460 d/d dönen ve 14,3 A çeken DRG-132M-4 bu işi görür. 50 d/dk vida devri için redüktör oranı 1460 / 50 ≈ 29 olur; bu oran redüktör çıkış devri ve moment hesaplama sayfasında doğrulanabilir. Bu hesap ön boyutlandırmadır; kesin güç helezon üreticisinin projesinden alınır.

Hijyen, temizlenebilirlik ve motorun yeri

Temizlenebilir helezon ve konveyör tasarımı

Kuytu köşede bekleyen un nem çeker ve topaklanır; bu yüzden un hattında kullanılan helezon ve konveyörlerde kendini boşaltan uç kapakları, sökülebilir kapaklar, iç köşesi az kasa ve her girişte kontrol kapağı aranır. Bu özellikler makinenin konusudur; motor seçimini doğrudan değiştirmez, ama motorun konumunu etkiler. Temizlik kapağının önünü kapatmayan, kapağın açıldığı yöne taşmayan bir motor ve redüktör yerleşimi tercih edilir.

Un tozu ve motor

Motorun soğutması gövde üzerindeki kanatlardan geçen havayla olur. Kanatların arasını un tozu doldurduğunda motor ısınır, termik röle atar ya da sargı yaşlanır. DRG pik döküm motorları IP55 koruma sınıfındadır. Un tozu yanıcıdır: tesisin risk değerlendirmesinde patlayıcı toz bölgesi olarak sınıflandırılmış bir yerde Ex işaretli motor zorunludur ve bu motorlar DRG gamında yoktur. Standart motor yalnız sınıflandırma dışındaki yerlerde kullanılır.

Helezon ve konveyör motoru seçerken kontrol listesi

• Taşınan ürün: buğday, tavlı buğday, kepek, irmik ya da un.
• Kapasite (t/h), boy, eğim ve vida devri; eski motorun plakası ve redüktör etiketi.
• Redüktör tipi ve bağlantı: şaft tipi redüktör ve kayış, flanşlı redüktör (B5 ya da B14) ya da ayrı kaide ve kaplin. Kesin montaj tipi makine üreticisinin çiziminden alınır.
• Dolu kalkış: Unlu helezonda sıkışan malzeme kalkış momentini artırır; Veri sayfamızda 4 kutuplu DRG motorlarının Ts/Tn değeri 2,0 ile 2,4 arasında verilir.
• Yol verme: 4 kW ve üstündeki DRG motorları 400/690 V sargılıdır, bu yüzden 400 V şebekede yıldız-üçgenle kaldırılabilir. Dolu kalkan uzun helezonda yıldızda düşen kalkış momenti yetmeyebilir; karşılaştırma için yıldız-üçgen yol verme sayfası.

Un fabrikası helezonları için DRG motor seçenekleri

Değirmen helezonlarında ve zincirli konveyörlerde redüktörler çoğunlukla 1500 d/d giriş devrine göre seçildiği için tabloda 4 kutuplu pik döküm motorlar yer alıyor.

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Motor ölçülerini redüktör flanşıyla karşılaştırmak için teknik çizimler sayfasına bakabilirsiniz.

Bu güçteki motorlar

• DRG-100L1-4 – 2,2 kW – 1450 d/d – 100L pik döküm
• DRG-112M-4 – 4 kW – 1450 d/d – 112M pik döküm
• DRG-132S-4 – 5,5 kW – 1460 d/d – 132S pik döküm
• DRG-132M-4 – 7,5 kW – 1460 d/d – 132M pik döküm
• DRG-160L-4 – 15 kW – 1465 d/d – 160L pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Un fabrikası helezon ve konveyör motoru hakkında sık sorulan sorular

Un helezonu motoru kaç kW olur?

Çapa, boya ve tonaja göre değişir. Değirmen makinesi kataloglarında un ve kepek helezonları için 0,75–18,5 kW görülür.

Buğday helezonu motoru un helezonunda kullanılabilir mi?

Ölçü olarak takılabilir, ama güç yetmeyebilir. Aynı helezonda un, daha düşük tonajda bile buğdaydan fazla güç çeker. Eski motorun gücü buğdaya göre seçildiyse hesabı unla tekrar yapın.

Zincirli konveyör motoru helezon motorundan farklı mı?

Motorun kendisi aynı tip standart asenkron motordur. Fark redüktör oranında, zincirin dolu kalkıştaki direncinde ve tahrik dişlisine bağlantıdadır. Kataloglarda zincirli konveyörlerde 22 kW'a kadar motor görülür.

7,5 kW helezon motoru kaç amper çeker?

7,5 kW'lık DRG-132M-4 (4 kutup) tam yükte 400 V'ta 14,3 A akım çeker. Termik röle plaka akımına göre ayarlanır; seçim için termik, sigorta ve kontaktör seçimi aracını kullanabilirsiniz.

Helezonun ya da konveyörün ölçülerini, taşıdığı ürünü ve eski motorun plakasını bize iletirseniz uygun motoru birlikte belirleriz. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Tüm modeller ve un taşıma konveyörü motoru fiyat listesi için Elektrik Motoru Online Satın Al.
