Helisel Redüktörler İçin Elektrik Motorları

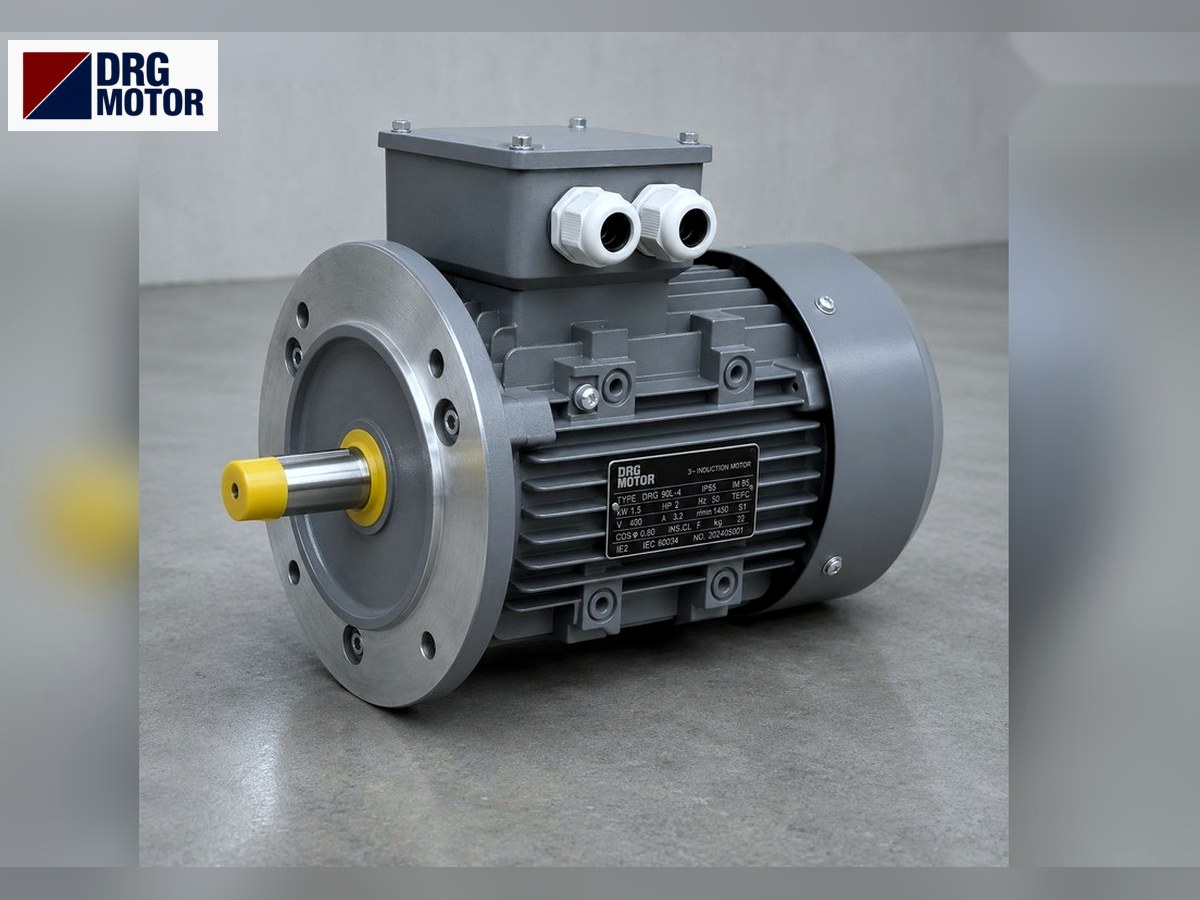

Helisel redüktör elektrik motoru, eş eksenli (koaksiyel) helisel dişli kutusunun giriş flanşına bağlanan, genellikle 4 kutuplu ve B5 flanşlı bir trifaze asenkron motordur. Helisel dişlilerde kayıp az olduğu için motor gücü, çıkışta istenen güce küçük bir verim payı eklenerek bulunur; asıl seçim oran, çıkış momenti ve redüktör giriş flanşı üzerinden yapılır.

Not olarak baştan söyleyelim: DRG Motor helisel redüktör satmaz. Sağladığımız ürün, helisel redüktörünüzün girişine takılacak elektrik motorudur. Gövde ve devrine göre listelenmiş modellere Elektrik Motoru Online Satın Al sayfasından ulaşabilirsiniz.

Koaksiyel helisel redüktör nasıl bir dişli kutusudur?

Giriş mili ile çıkış mili aynı eksen üzerinde durur; dişli çiftleri bu eksenin etrafında kademe kademe sıralanır. Dişler eğik (helis) kesildiği için kavrama yumuşaktır ve iletim neredeyse tamamen yuvarlanma ile olur. Bu yapı motor, redüktör ve makine milinin tek hatta dizilmesini sağlar; bant konveyörleri, karıştırıcılar, pompalar, vinç yürütmeleri, ekstrüder besleyicileri ve genel sanayi tahrikleri en tipik kullanım yerleridir.

Ayaklı ya da flanşlı çıkış

Aynı helisel redüktörün çoğu zaman iki gövde sürümü bulunur: makine şasesine ayaklarıyla cıvatalanan ayaklı sürüm ve çıkış tarafındaki flanşla doğrudan makine gövdesine bağlanan flanşlı sürüm. Bu fark redüktörün makineye nasıl tutturulduğuyla ilgilidir; motor tarafındaki IEC girişi iki sürümde de aynıdır. Yani redüktör ayaklı diye motorun da ayaklı olması gerekmez, motor yine giriş flanşına oturur.

Helisel ile sonsuz vida arasındaki fark

Sonsuz vidalı redüktörde çıkış 90° döner ve kayıp orana göre hızla artar. Helisel redüktörde eksen değişmez, kayıp kademe başına düşüktür ve oran büyüse de motor gücü fazla yükselmez. Dar alanda dik açı gerektiğinde sonsuz vida ya da konik helisel, düz hatta yüksek güç ve verim gerektiğinde helisel tercih edilir; bu ayrım Sonsuz Vidalı ve Konik Helisel redüktör sayfalarımızda ayrıca ele alınıyor.

Kademe sayısı, oran ve verim

İncelediğimiz bir helisel redüktör kataloğu, motor flanşı tablolarında her boy için ayrı ayrı tek, iki ve üç kademeli sürümler verir. Oran aralığı ve ortalama verim kademe sayısıyla şöyle değişir (çıkış devri 1460 d/d 4 kutuplu motor için hesaplanmıştır):

İki ve üç kademenin oran aralıkları üst üste biner; aynı oran için iki kademeli sürüm biraz daha verimli, üç kademeli sürüm ise daha kompakt bir üst boy gerektirebilir. Bir başka üretici de helisel redüktörlerde dişli verimini kademe sayısına göre en fazla 0,98, 0,97 ve 0,96 olarak verir.

Yüksek verim güç seçimini nasıl etkiler?

Verim 0,94–0,97 arasında kaldığı için motor gücü, çıkış gücünün yalnızca birkaç yüzde üstüne çıkar. Bu, sonsuz vidaya göre aynı iş için daha küçük motor demektir. Ancak yüksek verimin bir yan etkisi de vardır: motor momenti redüktör çıkışına neredeyse kayıpsız aktarılır, sıkışma ve darbe anında redüktör ile makine de motorun tüm momentini görür. Bu nedenle motor gücünü gereksiz büyütmek helisel redüktörde özellikle sakıncalıdır.

Giriş devri

Kataloglardaki performans tabloları çoğunlukla 1400–1500 d/d giriş içindir. Aynı katalog 2000 d/d üstündeki giriş devirleri ve 40 °C üstündeki ortamlar için üreticiye danışılmasını önerir; 2 kutuplu motor bağlanacaksa bu kontrol edilmelidir. 6 kutuplu motor ise aynı oranda daha düşük çıkış devri ve daha yüksek moment verir.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Giriş flanşı: B5 ve kompakt B14 türleri

Koaksiyel helisel redüktörlerde motor girişi ağırlıkla B5'tir. İncelediğimiz katalogda her oranın karşısında "B5" ya da "B5-B11" yazar; B11 üreticinin kompakt motor sürümleri için verdiği ek seçenektir. Küçük helisel redüktörlerde B14 küçük flanş da görülür. DRG kataloğunda B14 montaj seçeneği vardır ama ölçü tablosu yayımlanmamıştır; B14 istenen siparişlerde flanş ölçüsünü redüktörün giriş ölçüsüne göre teyit ediyoruz.

B5 ölçüleri: 80–160 gövde

Helisel redüktörlerde sık eşleşen motor gövdeleri için DRG kataloğundaki B5 flanş ve mil değerleri (mm):

Redüktörün IEC giriş flanşı ile motorun flanşı ve mil çapı aynı gövde ölçüsüne aitse genellikle uyar; yine de redüktör kataloğundaki giriş ölçüleriyle bu tabloyu yan yana koyarak kontrol edin.

Büyük gövdelerde motorun desteklenmesi

Redüktör boyu büyüdükçe girişine daha büyük motor gövdesi takılır; incelediğimiz katalogda küçük boylar 63–112, en büyük boylar 132–225 gövde motor flanşı alır. Aynı katalog IEC 180 ve üstü gövdelerde motorun ayrıca ayaktan desteklenmesinin gerekip gerekmediğinin kontrol edilmesini ister. Böyle bir düzende ayak ve flanşı birlikte taşıyan B35 montajlı motor kullanılabilir; DRG'de B35 seçeneği sipariş notuyla belirtilir.

Çözümlü örnek: 900 Nm, yaklaşık 45 d/d

Bir karıştırıcı milinde 900 Nm moment ve 45 d/d civarında devir gerektiğini varsayalım. 4 kutuplu DRG-132S-4 5,5 kW, 1460 d/d ve 36,0 Nm'dir.

• Gereken oran: 1460 / 45 ≈ 32,4. Katalogdaki en yakın iki kademeli oranlardan biri 34,38'dir ve bu oranda 132 gövde B5 giriş bulunur.
• Çıkış devri: 1460 / 34,38 ≈ 42,5 d/d.
• Teorik çıkış momenti: 36,0 × 34,38 × 0,96 ≈ 1188 Nm; 900 Nm'nin üstünde.
• Bir alt basamak DRG-112M-4 (4 kW, 26,3 Nm) ile: 26,3 × 34,38 × 0,96 ≈ 868 Nm; gereken momentin altında kalır.
• Devirde 42,5 d/d'de 900 Nm için çıkış gücü yaklaşık 4,0 kW, motordan istenen yaklaşık 4,2 kW'tır. Bu nedenle 5,5 kW doğru basamaktır.

Seçilen redüktörün nominal çıkış momenti ve karıştırıcı için gereken servis faktörü redüktör kataloğundan ayrıca kontrol edilir. Benzer hesapları Redüktör Çıkış Devri ve Moment Hesaplama aracıyla kendi değerlerinizle yapabilirsiniz. Oran, servis faktörü ve konveyör örnekli daha geniş bir anlatım motor redüktör seçimi yazımızda bulunuyor.

Kalkış, montaj konumu ve yağ

Kalkış momenti çıkışa nasıl yansır?

Helisel redüktör, motorun kalkış momentini de neredeyse kayıpsız çoğaltır. Kalkışta 4 kutuplu 5,5 ve 7,5 kW motorlarımız anma momentinin iki katını, 11 ve 15 kW olanlar 2,2 katını verir. Yukarıdaki örnekte doğrudan kalkışta çıkışta anma momentinin yaklaşık iki katı oluşur; bu değer redüktörün tepe momentiyle karşılaştırılmalıdır. Darbeyi azaltmak için yumuşak yol verici ya da invertör kullanılabilir; 4 kW ve üstü motorlarımız 400/690 V sargılı olduğundan 400 V şebekede yıldız-üçgenle de kaldırılabilir.

Montaj konumu ve yağ seviyesi

İncelediğimiz helisel redüktör kataloğuna göre ayaklı yatay konum (B3) daha az yağ çalkalanması, daha iyi yağlama ve daha az ısınma sağlar. Aynı katalogda iki ve üç kademeli redüktörler için montaj konumunun siparişte belirtilmesi istenir; dikey konumlar V1 ve V5'te büyük boylar çift yağ keçesiyle gelir. Motor tarafında da redüktör dikey kurulduğunda motor dikey çalışır; Dikey motor sürümü gövdeye göre değiştiği için bunu siparişte yazmanız yeterlidir.

Fren

Vinç yürütmesi, eğimli bant ya da durunca geri kaçmaması gereken makinelerde frenli motor gerekir. Frenli motorlar DRG gamında yoktur; bu durumda bizimle önceden görüşün.

Siparişte bize iletilmesi gerekenler

• Redüktörün tipi, boyu, kademe sayısı ve oranı (etiketten).
• Giriş tanımı: örneğin "132 B5" ya da "100/112 B5"; B14 ise flanş ölçüleri.
• Eski motorun gücü, devri, gerilimi ve montaj kodu.
• Redüktörün montaj konumu ve motorun yatay ya da dikey çalışacağı.
• Motor gövdesi 180 ve üstüyse ayak desteği gerekip gerekmediği (B5 mi, B35 mi).
• Motorun nasıl kalkacağı (direkt, yıldız-üçgen, soft starter, sürücü).

DRG motorları: helisel redüktör girişine uygun modeller

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Helisel redüktörlerde en çok kullanılan 4 kutuplu motorlarımızdan, küçük ve orta boylara uyan bir seçki aşağıdadır. Küçük uçta alüminyum gövde (11 kW'a kadar), 0,55–355 kW arasında pik döküm gövde kullanıyoruz; koruma IP55, devirler 1000/1500/3000 d/d.

B5, B35 ya da B14 montaj seçeneği sipariş notunda belirtilir. 180 ve üstü gövdelerin flanş ölçüleri de DRG kataloğundaki B5 tablosunda yer alır, ölçü teyidi için bize sorabilirsiniz.

Canlı fiyat tablosu

Helisel redüktöre takılacak motorlarımızın güncel fiyatları mağaza verisinden alınır:

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-112M-4 – 4 kW – 1450 d/d – 112M pik döküm
• DRG-132S-4 – 5,5 kW – 1460 d/d – 132S pik döküm
• DRG-132M-4 – 7,5 kW – 1460 d/d – 132M pik döküm
• DRG-160L-4 – 15 kW – 1465 d/d – 160L pik döküm
• DRG-200L-4 – 30 kW – 1475 d/d – 200L pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sıkça sorulan sorular

Helisel redüktöre kaç kW motor gerekir?

Çıkış momenti ve devrinden çıkış gücünü hesaplayın, kademe sayısına uygun ortalama verime (0,94–0,97) bölün ve bir üst standart güce çıkın. Ardından motor momenti × oran × verim ile çıkış momentini kontrol edin.

Helisel dişli redüktör motoru 2 kutuplu olabilir mi?

Olabilir, ama giriş devri yaklaşık 2900 d/d olur. İncelediğimiz katalog 2000 d/d üstü giriş için üreticiye danışılmasını önerir; seçimden önce redüktör üreticisinin onayını alın.

Ayaklı helisel redüktöre ayaklı motor mu alınmalı?

Hayır. Redüktörün ayaklı ya da flanşlı olması onun makineye bağlanma şeklidir. Motor redüktörün IEC giriş flanşına oturur; büyük gövdelerde ek ayak desteği gerekiyorsa B35 seçilir.

Helisel redüktör motoru fiyatı nereden görülür?

Bu sayfadaki canlı tablo redüktöre takılacak motorların güncel fiyatını gösterir. Fiyat güç, kutup sayısı ve gövde malzemesine göre değişir.

Redüktör etiketini ve eski motorun plakasını bize iletin, uygun motoru birlikte belirleyelim: telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Tüm modeller ve helisel redüktör motoru fiyat listesi için Elektrik Motoru Online Satın Al.
