Tahıl Kurutma Makinesi Elektrik Motorları

Tahıl kurutma makinesinde elektrik motorlarının asıl işi, brülörün ısıttığı havayı tahıl kolonundan geçiren fanları döndürmektir; kurutucunun elektrik yükünün büyük kısmı bu fan motorlarındadır. Bunlara ek olarak brülör fanı, ıslak ürünü yukarı taşıyan dolum helezonu, kuruyan ürünü alttan çeken boşaltma mekanizması ve parti tipi kurutucularda ürünü döndüren sirkülasyon helezonu ayrı motorlarla çalışır. Üretici kataloglarında tek bir kurutucu fanının motoru yaklaşık 4,4 kW ile 37 kW arasındadır; büyük kule kurutucularda ise fan sayısı altıya çıktığı için makinenin toplam kurulu gücü 190 kW'ı geçebilir.

Bu sayfa kurutucuyu bir motor listesi olarak ele alır: hangi motor nerede, kataloglardaki güçler, mısır hasadının uzun çalışma dönemi ve birkaç fanın şebekeye aynı anda yüklenmemesi. Fanın kendi tekniği, yani çark tipi ve hava debisi ile motor gücü ilişkisi, Fan Motorları kategorisinde ayrıca anlatıldığı için burada tekrar edilmez. Uygun motorların güncel listesini Elektrik Motoru Online Satın Al sayfasında bulabilirsiniz.

Kurutucuda kaç motor var, her biri ne iş yapar?

Kurutucu tipi değiştikçe motor sayısı ve dağılımı da değişir. Hasat sonrası zincirin bu halkasında iki temel aile kullanılır.

Kule tipi (dikey) kurutucular

Ürün yukarıdan doldurulur, kendi ağırlığıyla kolonlar ya da karışık akışlı hücreler boyunca yavaşça iner ve dipte ölçülü olarak boşaltılır. Sıcak hava bölümü ile soğutma bölümü ayrı fanlarla beslenir; büyük kulelerde iki ile altı arasında fan bulunur. Ürünün iniş hızını dipteki dozaj valsi ya da boşaltma mekanizması belirler ve bu küçük motor (bir katalogda 0,56 kW) aslında kurutucunun kapasitesini ayarlayan organdır. Tepedeki dolum helezonu ile alttaki boşaltma konveyörü genellikle 1,1–11 kW arasındadır.

Parti (batch) ve sirkülasyonlu kurutucular

Belli bir miktar ürün kurutucuya alınır, kuruyana kadar içeride tutulur, sonra boşaltılır. Sirkülasyonlu tiplerde dikey bir orta helezon ürünü sürekli dipten alıp tepeye taşır; böylece ürün karışır ve eşit kurur. Bu helezonun motoru, fan motoruna yakın hatta daha büyük olabilir: bir katalogda 13,5 ton mısır alan parti kurutucuda fan 7,5 kW iken orta helezon 11 kW'tır. Bazı taşınabilir parti kurutucular traktör kuyruk milinden (PTO) ya da tek bir büyük elektrik motorundan kayışla hem fanı hem helezonları çevirir; elektrik motoruna geçiş ancak kurutucu sabit bir yerde, yeterli şebekeye bağlıysa anlamlıdır.

Fan dışındaki motorların listesi

• Brülör fanı: Yanma havasını sağlar, küçük güçlüdür (bir katalogda 0,75 kW). Brülör ayarıyla birlikte değerlendirilir; devri farklı bir motor yanma ayarını bozar.
• Dolum helezonu ya da elevatörü: Islak ürünü kurutucunun tepesine çıkarır. Islak mısır kuru üründen ağır ve yapışkan olduğu için bu motor yük altında kalkar.
• Boşaltma ve dozaj mekanizması: Vals, sürgü ya da zincirli tabla. Düşük güçlüdür, çoğunlukla invertörle hız ayarlanır.
• Sirkülasyon helezonu: Yalnız parti tiplerde; ürünü kurutma boyunca döndürür.
• Toz emici: Bazı kurutucularda çıkan havadaki kavuz ve tozu ayırmak için ayrı bir aspiratör motoru bulunur (bir katalogda 2,2 kW).

Tahıl kurutma motoru gücü: tek fan ve toplam

A) Üretici kataloglarında görülen güçler

Kurutucu fanlarında, modele ve kurutucunun kapasitesine bağlı olarak tek bir fan için yaklaşık 4,4–37 kW motor seçenekleri görülür. Dolum, boşaltma ve sirkülasyon helezonlarının motorları ayrıca 0,56–11 kW arasındadır. Amerikan kataloglarındaki değerler beygir gücüyle (HP) verilir; tabloda 1 HP = 0,746 kW ile çevrildi.

Toplam kurulu güç nasıl okunur?

Kurutucu teklifinde ya da plakasında yazan elektrik gücü çoğu zaman bütün motorların toplamıdır. Örneğin altı fanlı büyük bir karışık akışlı kulede fanlar tek başına yaklaşık 179 kW eder; dolum ve boşaltma motorlarıyla toplam 194 kW'a ulaşır. Bu rakam şebeke bağlantısını ve trafoyu boyutlandırmak içindir; motor değiştirirken arızalı motorun kendi plakasına bakın. Nem farkı da çalışma süresini değiştirir: aynı kurutucu yüzde 25 nemli mısırı yüzde 20 nemliye göre yaklaşık yarı kapasiteyle kurutur, yani motorlar aynı tonaj için çok daha uzun süre çalışır.

B) DRG gamındaki karşılık

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Gamımız alüminyum gövdede 0,25–11 kW, pik döküm gövdede 0,55–355 kW ve 1000/1500/3000 d/d seçenekleriyle 3 fazlı, 230/400 V ya da 400/690 V motorlardan oluşur; montaj B3, B5, B14 ya da B35 olarak sipariş notunda belirtilir. Kurutucu fanlarındaki 4,4–37 kW ve helezonlardaki 0,56–11 kW değerlerinin tamamı bu gamın içindedir. Kurutucunun içine gömülü özel fan-motor bütünleri ile patlayıcı ortam (Ex) belgesi isteyen uygulamalar ise DRG gamının dışındadır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Mısır sezonunda kesintisiz çalışma neyi değiştirir?

Buğday ve arpa çoğu zaman tarladan yeterince kuru gelir; kurutucunun en yoğun dönemi mısır hasadıdır. Islak mısır hasat edildiği gün kurutulmak zorundadır, bu yüzden kurutucu ve ona bağlı motorlar haftalarca gece gündüz durmadan çalışabilir. Motor seçimini ve bakımını bu iki uç belirler.

Sıcak, tozlu ve nemli hava

Fan motorları çoğunlukla kurutucunun dışında, sıcak hava bölümünün yanında durur; çevre sıcaklığı yaz sonunun güneşi ve brülörün yaydığı ısıyla artar. Mısır koçanından ve kavuzdan çıkan ince toz motor gövdesinin soğutma kanatlarına yapışır. Kanatlar tıkandıkça motor aynı yükte daha çok ısınır. Sezon içinde fan kapağının ve gövdenin basınçlı havayla temizlenmesi, termik röle ayarının plaka akımında tutulması bu yüzden önemlidir. Kurutucu dışarıdaysa motorun yağmur ve çiğden korunması, klemens kutusu girişinin aşağı bakması ve kablo rakorlarının sıkı olması gerekir.

Sezon başı ve sonu

Aylarca duran motorda rulman gresi katılaşabilir, sargı nem çekebilir. Sezon başında motor kaplini ya da kayışı sökülmüş hâlde boşta kısa süre çalıştırılır, ses ve titreşim dinlenir, mümkünse yalıtım direnci ölçülür. Sezon sonunda motorlar temizlenip üstü örtülür. Bu işler yetkili bir elektrikçi tarafından, kurutucunun enerjisi kesilip pano kilitlendikten sonra yapılmalıdır.

Fanları aynı anda kaldırmamak: şebeke ve yol verme

Kurutucuyu besleyen hat çoğu zaman köy ya da tarla trafosundan gelen uzun bir hattır. Birkaç büyük fan motoru aynı anda kalkarsa kalkış akımları üst üste biner, gerilim düşer ve en uzaktaki motor kalkamayabilir.

Örnek: dört fanlı kule kurutucu

Kurutucuda dört adet 11 kW fan (DRG-160M-4; 20,4 A, 400 V; Is/In = 7,7), iki adet 4 kW helezon (DRG-112M-4, 7,95 A) ve bir adet 0,75 kW dozaj motoru (DRG-802-4, 1,75 A) olsun.

Fanları birkaç saniye arayla sırayla kaldırmak, tepe akımı yaklaşık 628 A'dan 236 A'ya indirir. Pano değişirse bu sıralama korunmalıdır. 4 kW ve üzeri DRG motorları 400/690 V sargılıdır, bu nedenle 400 V şebekede yıldız-üçgen ile yol verilebilir; fan yük almadan hızlandığından yıldız kademesindeki zayıf moment burada engel çıkarmaz. Yöntemleri yıldız-üçgen yol verme sayfasında karşılaştırabilirsiniz.

Uzun hat ve jeneratör

Trafoya uzak bir kurutucuda kablo kesiti, kalkış anındaki gerilim düşümüne göre seçilmelidir; 99 A çalışma akımı için yeterli olan kesit, kalkışta fazla düşüm verebilir. Bunun için motor kablo kesiti hesaplama aracını kullanabilirsiniz. Jeneratörle çalışan kurutucularda jeneratör gücü toplam çalışma gücüne değil, en büyük motorun kalkışı sırasında çekilen akıma göre seçilir.

Arızalanan kurutucu motorunu değiştirirken kontrol listesi

• Eski motorun plakası: güç, devir, gerilim, frekans ve montaj tipi. İthal kurutucularda motor 60 Hz için yazılmış olabilir; 4 kutuplu bir motor 60 Hz'te yaklaşık 1750 d/d, 50 Hz'te ise 1450–1475 d/d döner. Fan devri düşeceği için kurutucu üreticisine 50 Hz değeri sorulmalıdır.
• Fan çarkı motor miline doğrudan mı takılı, kayışla mı dönüyor? Doğrudan bağlı fanda mil çapı ve boyu (D × E) birebir aynı olmalıdır.
• Montaj: ayaklı (B3), flanşlı (B5) ya da ayak ve flanş birlikte (B35). Kesin tip kurutucu üreticisinin çiziminden alınır.
• Dönüş yönü: Yeni motor bağlandıktan sonra yön fan gövdesindeki oka göre kontrol edilir; ters dönen fan hava verir ama çok azdır ve fark edilmeden ürün yeterince kurumaz.
• Pano: termik röle yeni motorun plaka akımına, sıralı yol verme zamanlaması eski düzene göre ayarlanır.

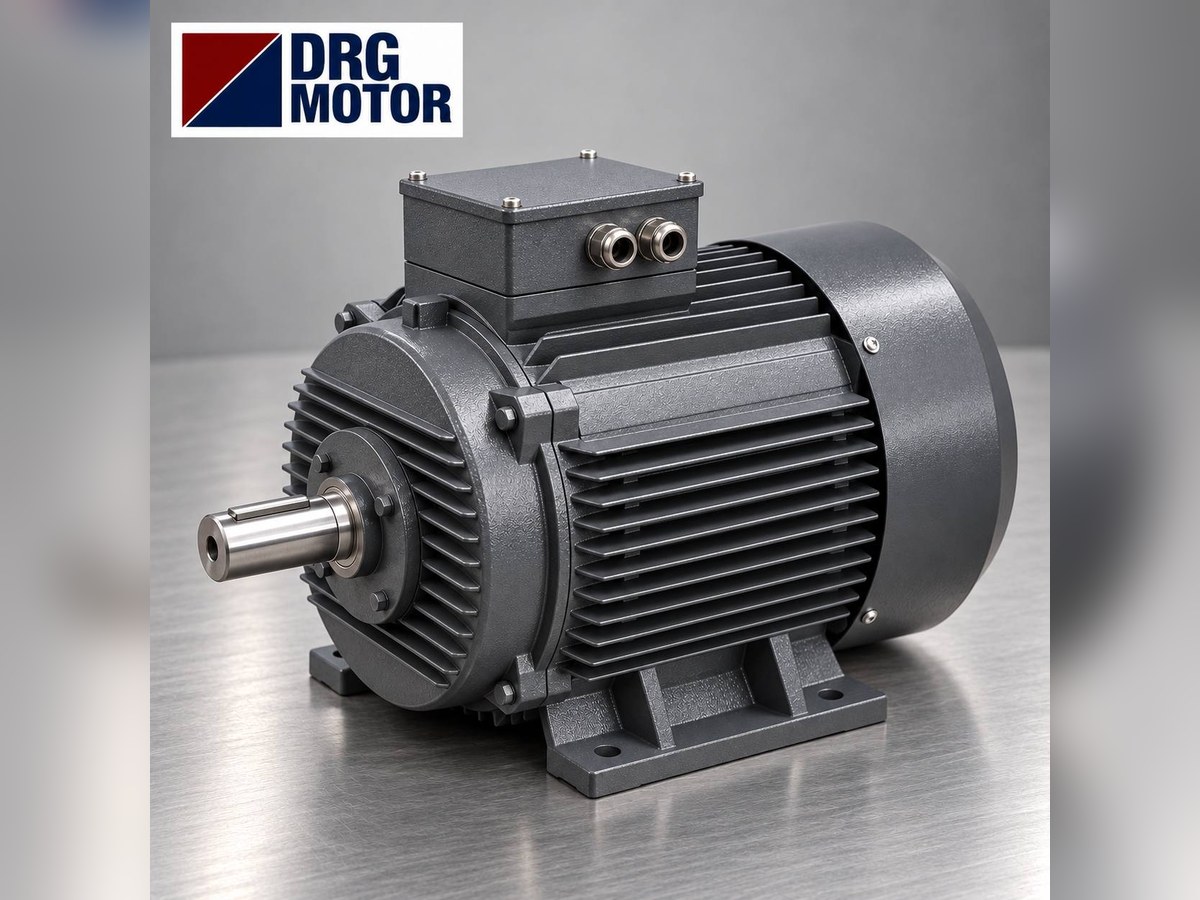

Kurutucu motorları için DRG modelleri

Tablo, kataloglardaki fan ve helezon güçlerine karşılık gelen 4 kutuplu pik döküm modelleri gösterir. Farklı kutup sayısı gerekiyorsa eski plaka esas alınır.

DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi). Sulama pompaları için Pompa Motorları sayfasına bakabilirsiniz; tarımsal motor tedariki hakkındaki genel bilgiler için tarım sektörüne motor tedariki yazımızı okuyabilirsiniz.

Bu güçteki motorlar

• DRG-132S-4 – 5,5 kW – 1460 d/d – 132S pik döküm
• DRG-160M-4 – 11 kW – 1465 d/d – 160M pik döküm
• DRG-160L-4 – 15 kW – 1465 d/d – 160L pik döküm
• DRG-180M-4 – 18,5 kW – 1470 d/d – 180M pik döküm
• DRG-200L-4 – 30 kW – 1475 d/d – 200L pik döküm
• DRG-225S-4 – 37 kW – 1485 d/d – 225S pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Tahıl kurutma makinesi motoru hakkında sık sorulan sorular

Tahıl kurutma fan motoru kaç kW olur?

Kurutucunun büyüklüğüne ve fan sayısına bağlıdır. Üretici kataloglarında tek fan motoru küçük parti kurutucularda 4,4 kW'tan başlar, büyük kule kurutucularda 37 kW'a kadar çıkar. Kurutucunun toplam gücü fan sayısıyla çarpılarak bulunur.

Mısır kurutma makinesine hangi devirde motor takılır?

Fan ve helezon motorları çoğunlukla 4 kutupludur; 50 Hz şebekede bu yaklaşık 1450–1485 d/d demektir. En doğru bilgi eski motorun plakasıdır, çünkü fan devri kurutma havasının miktarını belirler.

Kurutucu fan motoru neden termik attırır?

En sık nedenler soğutma kanatlarının tozla tıkanması, fan çarkına yapışan kavuz ve toz yüzünden oluşan dengesizlik, bir fazın düşmesi ve termik rölenin yanlış ayarıdır.

11 kW kurutma fanı motoru kaç amper çeker?

11 kW, 4 kutuplu DRG-160M-4 modelinin plaka akımı 400 V'ta 20,4 A'dir. Doğrudan yol vermede kalkış anında bunun yaklaşık 7,7 katı görülür; birden fazla fan varsa sırayla kaldırılmalıdır.

Kurutucunuzun tipini, arızalanan motorun plakasını ve fanın motora nasıl bağlandığını (doğrudan ya da kayışla) bize gönderin; sezon başlamadan uygun motoru birlikte belirleyelim. Telefon +90 (542) 666 11 11, e-posta [email protected], iletişim sayfası. Kurutucu için seçtiğiniz motoru Elektrik Motoru Online Satın Al sayfasından sipariş edebilirsiniz.
