Çeneli kırıcıda volan, her kırma darbesindeki tepe yükü depoladığı enerjiyle karşılar ve motorun her darbede zorlanmasını önler. Kayış düzeni ise eksantrik mil devrini belirler, darbeleri kısmen sönümler ve motor miline binen yanal kuvveti oluşturur. Motor gücü kadar bu iki elemanın uyumu da seçimin parçasıdır.

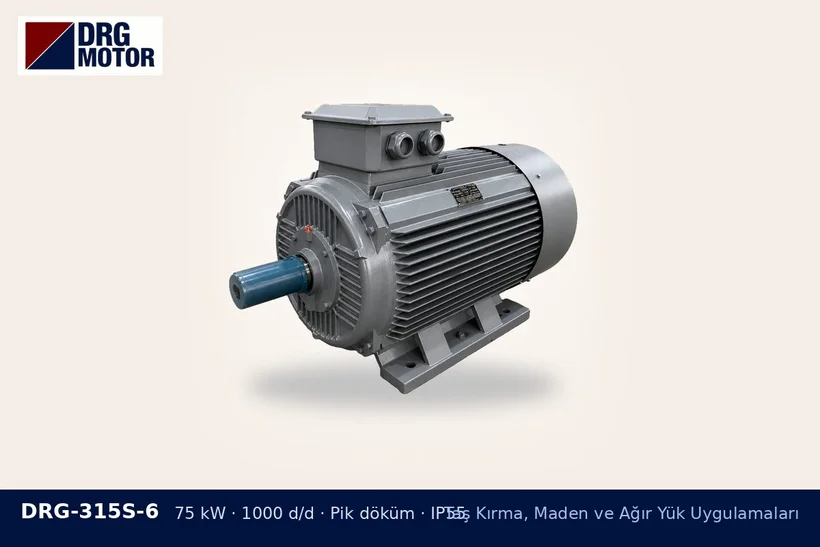

DRG-315S-6 75 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – çeneli kırıcı motor seçimi

Volan: darbeyi yumuşatır, kalkışı uzatır

Hareketli çene kırma kursunda büyük bir kuvvet uygular, dönüş kursunda neredeyse boşta kalır. Volan bu dalgalanmayı kendi dönme enerjisiyle dengeler; böylece motor ortalama güce yakın bir yükle çalışır. Bedeli ise ataletin büyümesidir: motor volanı durağan halden anma devrine çıkarırken uzun süre yüksek kalkış akımı çeker ve sargı bu sürede hızla ısınır. Bu yüzden siparişte volanın ataleti ya da kırıcı üreticisinin öngördüğü kalkış süresi ile planlanan yol verme yöntemi belirtilmelidir. Kalkışın motor açısından uygunluğu atalet ve hızlanma süresi hesabıyla değerlendirilir.

Kayış düzeni: devir, sönüm ve mil yükü

  • Devir: Eksantrik mil devri, motor devri ve kasnak çaplarıyla belirlenir; kırıcı üreticisinin verdiği değerin dışına çıkmak kapasiteyi ve ürün boyutunu değiştirir.
  • Sönüm: Kayışlar darbenin bir kısmını esneyerek alır; sıkışma anında kısa bir kayma motoru ve mili ani tepkiden korur.
  • Mil yükü: Küçük motor kasnağı ve aşırı gergin kayış mil ucuna büyük bir yanal kuvvet bindirir; bu, rulman ömrünü kısaltan başlıca nedenlerden biridir.

Seçim için hazırlanacak bilgiler

Kırıcı modeli ve ağız ölçüsü, eksantrik mil devri, volan ve kasnak çapları, kayış tipi ve sayısı, beslenecek malzeme ile planlanan yol verme yöntemi. Çeneli kırıcılarda daha düşük devirli motorlar sık kullanılır, çünkü büyük volan kasnağına ulaşmak için gereken çevrim oranı küçülür; kesin tercih ise kasnak düzenine ve mevcut şaseye bağlıdır. Örneğin 75 kW 1000 d/d sınıfındaki DRG-315S-6-GG modelinin mili 85×170 mm'dir; mevcut motor kasnağı bu mile göre yeniden işlenmeyi gerektirebilir.

Kasnak oranını kasnak-kayış hesaplama aracıyla kontrol edebilir, primer kırma için uygun güçleri çeneli kırıcı motoru sayfasında inceleyebilirsiniz.
