Motor ayağının veya gövdesinin çatlaması çoğu zaman kaidenin işaretidir: ayaklar aynı düzlemde değilse, şasi esniyorsa ya da cıvatalar gevşemişse gövde her çalışmada zorlanır. Yeni motoru aynı kaideye takmadan önce düzlük, sağlamlık ve bağlantılar kontrol edilmezse çatlak yeni motorda da tekrar edebilir.

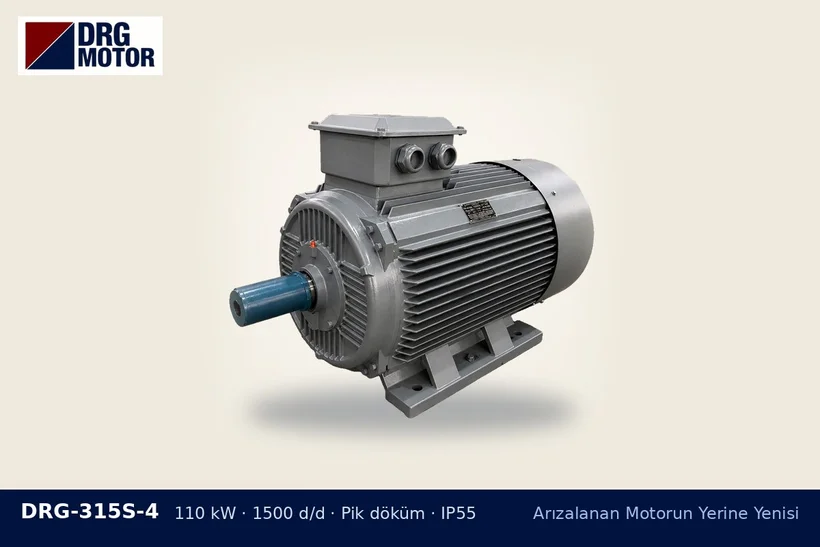

DRG-315S-4 110 kW 1500 d/d pik döküm gövdeli DRG trifaze motor – motor ayağı çatlaması

Yumuşak ayak kontrolü

Dört ayaktan biri kaideye tam oturmuyorsa, cıvata sıkıldığında gövde çarpılır. Bu duruma “yumuşak ayak” denir. Kontrol için motor yerine konur, tüm cıvatalar sıkılır, sonra her biri tek tek gevşetilerek ayakla kaide arasında açılma olup olmadığı komparatör veya sentil ile ölçülür. Açılan ayak şimle desteklenir. Ayakların altında farklı kalınlıkta, paslı veya ezilmiş eski şimler varsa yenileriyle değiştirilmesi doğru olur.

Kaidenin kendisi

  • Düzlük: Motor ayaklarının oturduğu yüzeyler cetvel ve sentille ya da hassas su terazisiyle kontrol edilir.
  • Kaynaklar ve profiller: Şasi kaynaklarında çatlak, ince sacdan yapılmış ve çalışırken esneyen bölümler aranır.
  • Beton temel: Ankraj cıvatalarının çevresinde kırılma veya boşluk, temel ile şasi arasında dolgu kaybı.
  • Kızaklı kaide: Gerdirme vidası ve kızak raylarının eğilmesi, kayış gerildiğinde motorun yana yatması.

Gövde tipi ve kaide ilişkisi

Pik döküm gövde alüminyuma göre daha ağırdır ve titreşimi daha iyi sönümler; ağır yüklü, darbeli makinelerde bu fark önemlidir. Alüminyum gövdeyle çalışan bir makineye pik döküm motor takılacaksa, kaidenin artan ağırlığı taşıyıp taşımayacağı ve cıvata deliklerinin aynı IEC gövde ölçüsüne uyup uymadığı kontrol edilmelidir.

Titreşimin kaynağını da arayın

Dengesiz bir fan çarkı, aşınmış kaplin veya rezonansa giren bir şasi kaideyi sürekli zorlar. Kaide düzeltildikten sonra ilk çalıştırmada titreşim ölçülüp kaydedilmesi, sonraki kontroller için başlangıç değeri olur. Hatalı montaj ve darbe kaynaklı hasarın garanti dışında kaldığını unutmayın.

Ayak delik aralıkları ve eksen yüksekliği için teknik çizimleri inceleyebilir, kaideye uygun pik döküm ve alüminyum seçenekleri mağazada görebilirsiniz.
