Kısa devre sonrasında kablonun da değişmesi her zaman gerekmez; karar, kısa devrenin nerede oluştuğuna ve kablonun bu sırada ne kadar ısındığına bağlıdır. Kablonun durumu yetkili elektrik personelince gözle ve ölçümle değerlendirilir; hasar izi varsa yeni motoru eski kabloya bağlamak, sorunu yeni motora taşır.

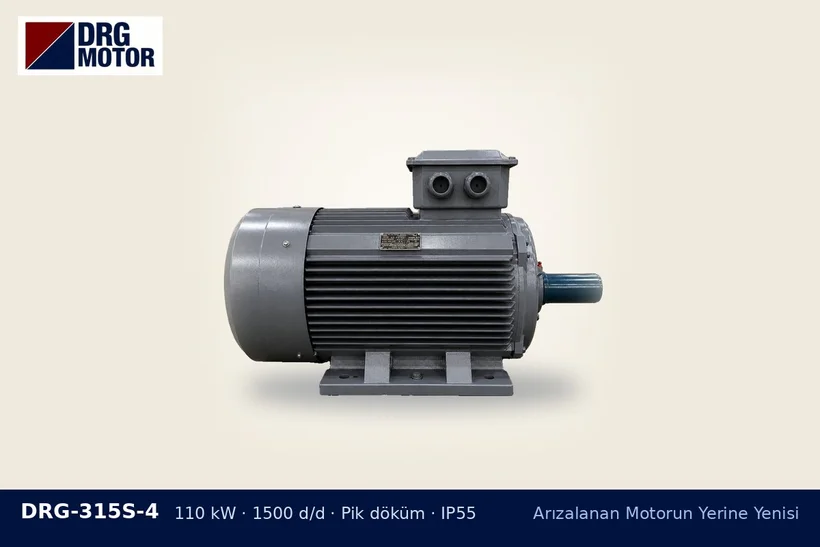

DRG-315S-4 110 kW 1500 d/d pik döküm gövdeli DRG trifaze motor – kısa devre sonrası motor kablosu

Kısa devre nerede oluştu?

  • Motor sargısında: Arıza motorun içindeyse kablo, koruma elemanı açana kadar yüksek akım taşımıştır. Kısa süreli ise kablo çoğu zaman sağlam kalır, ama kontrol şarttır.
  • Klemens kutusunda: Ark, kablo uçlarını ve kablo pabuçlarını yakmış olabilir; uç bölümün kesilip yenilenmesi gerekebilir.
  • Kablonun kendisinde: Ezilme, kemirgen hasarı, su alan buatlar veya güneşte yaşlanmış dış kılıf arızanın kaynağıysa, kablo yenilenmeden motor değiştirmek anlamsızdır.

Kablonun durumunu gösteren işaretler

  1. Dış kılıfta kabarma, erime, renk değişimi ya da yanık kokusu
  2. Uçlardaki pabuç ve klemenslerde kararma
  3. Kablo kanalında veya rakor çevresinde ısınma izi
  4. Yetkili personelin yaptığı yalıtım ölçümünde düşük değer

Ölçümün nasıl yapılacağı ve sonuçların kabul edilip edilmeyeceği, ilgili yönetmeliklere ve personelin değerlendirmesine bağlıdır.

Kablo kesiti yeni motora uyuyor mu?

Yeni motor eskisiyle aynı güçte değilse ya da kablo yıllar önce farklı bir motor için çekildiyse, kesitin uygunluğu yeniden değerlendirilmelidir. Uzun hatlarda gerilim düşümü de hesaba girer. Genel yaklaşımı motor kablo kesiti hesaplama aracında görebilirsiniz; nihai karar elektrik projesine ve yetkili personele aittir.

Kablo dışında bakılacaklar

Kısa devre akımı sigorta, şalter ve kontaktörden de geçmiştir. Kontaktör kontaklarında kaynaklanma veya erime olabilir; bu elemanlar kontrol edilmeden yeni motor devreye alınmamalıdır. Yalıtım hasarı veya uygunsuz bağlantıdan kaynaklanan arızaların garanti dışında kaldığını da göz önünde bulundurun.
