Arızalı motoru sökmeden önce alınan birkaç fotoğraf ve basit işaret, yeni motorun doğru seçilmesini ve aynı konuma hizalı biçimde takılmasını sağlar. Söküm sırasında kasnak, takoz ve kablo düzeni kaybolursa sonradan hatırlamak zordur; bu yüzden kayıt, sökmeden önce yapılır.

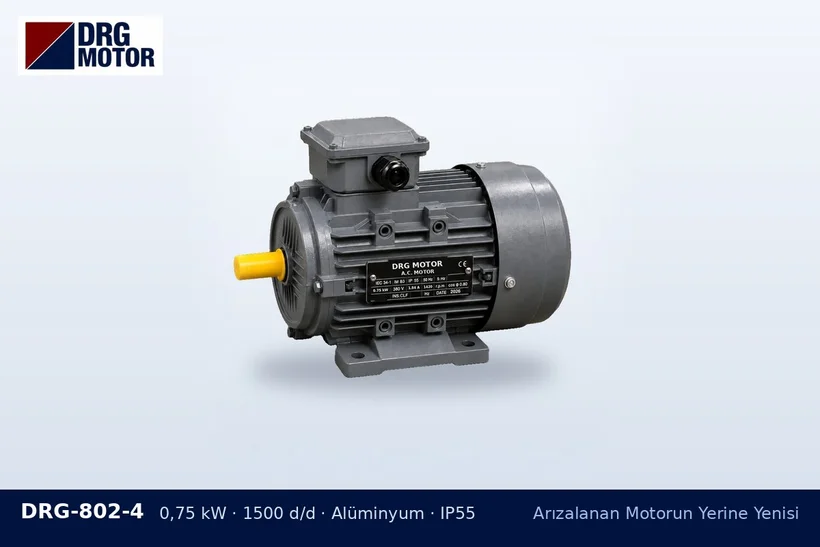

DRG-802-4 0,75 kW 1500 d/d alüminyum gövdeli DRG trifaze motor – arızalı motoru sökmeden önce

Fotoğraflanacak noktalar

  1. Etiket: Düz açıyla, yansıma olmadan, her satırı okunur biçimde. Seri numarası da görünmeli.
  2. Genel görünüm: Motorun makineye göre konumu, mil yönü ve klemens kutusunun hangi tarafa baktığı.
  3. Tahrik tarafı: Kasnak veya kaplin, kayış sayısı ve tipi, koruyucu kapak.
  4. Ayaklar ve kaide: Cıvatalar, altındaki takoz veya şimler, kızak varsa gerdirme vidası.
  5. Flanşlı montaj: Flanş çapı, delik sayısı ve merkezleme bölgesi.
  6. Klemens kutusu: Kapak açıkken bağlantı düzeni ve kablo girişi. Gerilimin kesildiği ve sökümün yetkili personelce yapıldığı varsayılır.

İşaretlenecek yerler

  • Motor ayaklarının kaide üzerindeki konumu: boya kalemiyle çevresini çizmek, yeni motoru yaklaşık hizaya getirmeyi kolaylaştırır.
  • Kızaklı kaidede gerdirme vidasının konumu.
  • Kablo uçları: hangi ucun hangi klemense bağlı olduğunu gösteren etiketler. Yeni motordaki bağlantı ise etikete ve yetkili elektrik personelinin değerlendirmesine göre yapılır.
  • Takozların sayısı ve hangi ayağın altında olduğu.

Ölçülecek değerler

Mil çapı ve boyu, kama genişliği, eksen yüksekliği (zeminden mil merkezine), ayak delikleri arasındaki enine ve boyuna mesafe ile motorun toplam boyu not edilmelidir. Etiket okunmuyorsa bu ölçüler IEC gövdeyi tanımlamada belirleyici olur.

Arıza izlerini korumak

Yanık kokusu, sızan gres, kırık parça veya su izi varsa temizlemeden önce fotoğraflayın. Bu kayıtlar hem arızanın nedenini bulmaya hem de garanti kapsamındaki bir motor için başvuruya yardımcı olur.

Ölçüleri DRG teknik çizimleriyle karşılaştırarak uygun gövdeyi belirleyebilir, aynı güç ve devirdeki modelleri mağazada inceleyebilirsiniz.
