Arızalanan motor etiketinde standart bir IEC gövde, 50 Hz ve 400 V şebekeye uygun sargı ile B3, B5, B14 ya da B35 montaj taşıyorsa ilk tercih standart modeldir. Mil ölçüsü, flanş, gerilim veya frekans standart dışında kalıyorsa talebe göre hazırlanan motor gündeme gelir; bu durumda hazırlık süresi ve iade kısıtı da hesaba katılmalıdır.

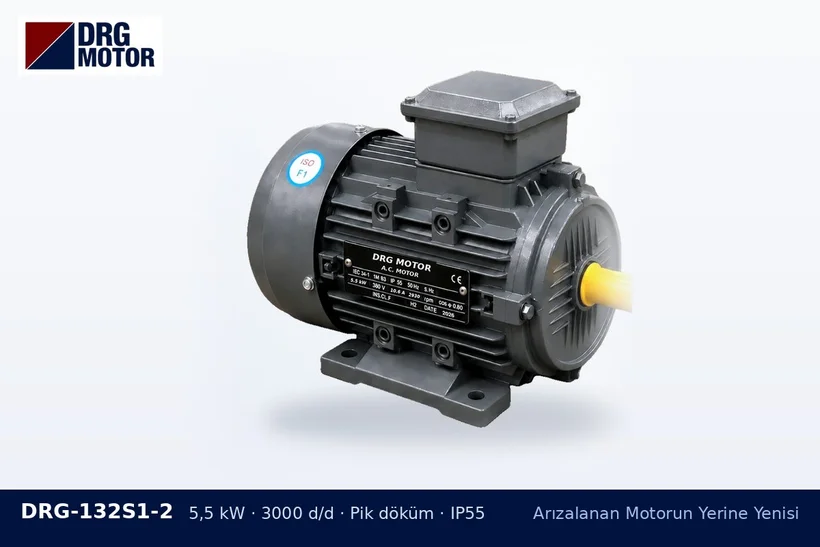

DRG-132S1-2 5,5 kW 3000 d/d pik döküm gövdeli DRG trifaze motor – standart motor mu özel hazırlanan motor mu

Önce eski motorun standarda uyup uymadığını görün

Karar etiket ve birkaç ölçüyle verilir. Gövde numarası (ör. 132S), eksen yüksekliği H, mil çapı ve boyu D×E, ayak delik aralığı A×B ile flanş tipi tek tek not edilir. Bu değerler IEC tablosundaki karşılığıyla örtüşüyorsa makine tarafında değişiklik gerekmeden standart bir model seçenekler arasında değerlendirilebilir. Ölçüleri karşılaştırmak için DRG teknik çizimlerindeki bağlantı ölçüleri kullanılabilir.

Standart dışı olduğunu gösteren işaretler

  • Etikette 400 V dışında bir şebeke gerilimi veya 60 Hz yazması
  • Mil ucunun kademeli, uzatılmış ya da IEC çapı dışında işlenmiş olması
  • Makineye özgü, standart dışı delik çemberine sahip flanş
  • Gövdenin özel renk boya ya da kaplama gerektirmesi

Hız ile uyum arasında denge kurmak

Hat duruyorsa küçük uyumsuzluklar çoğu zaman makine tarafında çözülür: kaplin göbeğini yeni mil çapına göre değiştirmek ya da bir adaptör plaka kullanmak, motorun kendisini değiştirtmekten daha kısa sürebilir. Ancak bu adaptasyonu makine bakım ekibi ve gerekirse makine imalatçısı onaylamalıdır. Gerilim veya frekans farkı ise adaptörle çözülmez; sargı şebekeye uymuyorsa talebe göre hazırlanan motor gerekir.

Siparişe özel hazırlanan (özel gerilim, frekans, flanş, mil, boya ya da sargı) motorlar iade kapsamına girmez. Bu yüzden ölçüler kesinleşmeden özel talep açılmamalıdır.

Karar için gereken bilgiler

Etiket fotoğrafı, mil ve flanş ölçüsü, montaj pozisyonu ve makinenin yük tipi elinizdeyse uygunluk değerlendirmesi hızlanır. Standart taraftaki seçenekleri güç ve devre göre online mağazadaki trifaze motor listesinde karşılaştırabilir, örneğin 5,5 kW 1500 d/d pik döküm DRG-132S-4 sayfasındaki ölçü tablosunu eski motorunuzla kıyaslayabilirsiniz.
