Sıcak hava soğuk havadan daha hafif olduğu için fan aynı devirde sıcak işletmede daha az güç çeker; asıl yük, fırın soğukken yapılan ilk çalıştırmada ortaya çıkar. Motor bu yüzden sıcak çalışma noktasına değil, soğuk kalkış ve ara rejimlere göre seçilmelidir. İkinci konu, gaz sıcaklığının milden ve gövdeden motora taşınmasıdır.

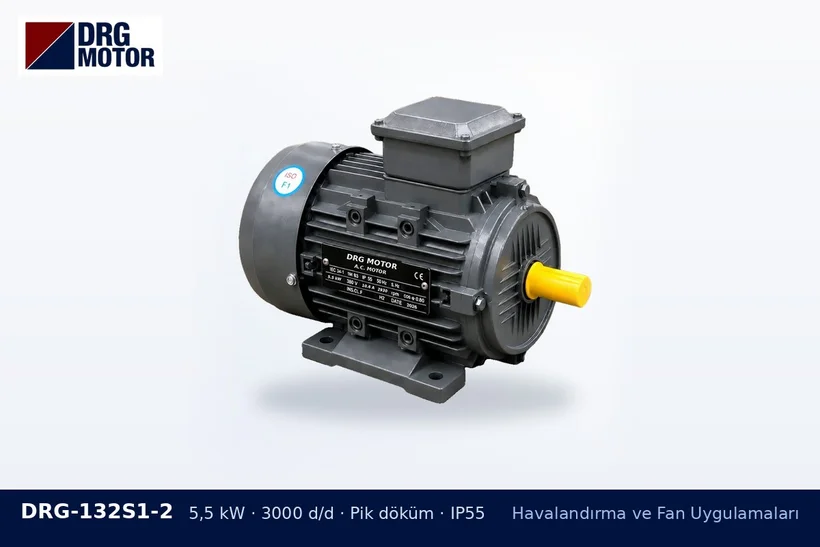

DRG-132S1-2 5,5 kW 3000 d/d pik döküm gövdeli DRG trifaze motor – fırın fanı motoru seçimi

Yoğunluk değişince fan gücü de değişir

Fanın çektiği güç taşıdığı gazın yoğunluğuyla yaklaşık doğru orantılıdır. Fan tedarikçisinin verdiği güç değeri çoğunlukla işletme sıcaklığındaki gaz içindir. Kazan durup soğuduğunda aynı çark çok daha yoğun havayı basar ve mil gücü belirgin biçimde yükselir. Damper kapalı başlatma, kademeli ısıtma veya devir kontrolü yoksa motor gücü soğuk hava koşuluna göre kontrol edilmelidir. Fan föyünde iki ayrı güç değeri (sıcak ve soğuk) istenmesi en güvenli yoldur.

Isının motora ulaşma yolları

Mil üzerinden iletim

Doğrudan akuple fanlarda çark mili motor miline yakın olduğundan ısı ön rulmana kadar iletilir. Soğutma diski (ısı savurucu), uzatma yatağı ya da kayışlı düzen motoru sıcak bölgeden uzaklaştırır.

Ortam sıcaklığı

Standart motor etiket değerleri genellikle 40 °C ortam sıcaklığı için verilir. Fırın kenarında, sıcak kanal üstünde veya kapalı bir kabinde bu değer kolayca aşılır; böyle bir yerde kendinden fanlı (IC411) motorun soğutma havası da sıcaktır. F sınıfı yalıtım bir pay sağlar, ancak yüksek ortam sıcaklığı için güç düşürme gerekip gerekmediği ayrıca değerlendirilmelidir.

Siparişten önce toplanacak bilgiler

  • İşletme gaz sıcaklığı ve soğuk kalkış sıcaklığı için fan mil gücü
  • Fan devri ve tahrik şekli (akuple veya kayışlı)
  • Motorun bulunduğu yerdeki en yüksek ortam sıcaklığı
  • Montaj şekli, mil çapı ve flanş ölçüsü

Sıcak proses fanlarındaki mil ısısı ve koruma seçenekleri yüksek sıcaklık fanı motorları sayfasında ayrıntılı ele alınıyor. Güç ve devir netleştiğinde uygun pik döküm gövdeli seçenekleri motor mağazasında değerlendirebilirsiniz.
