Çünkü yıldız-üçgen düzeni motoru yalnız kalkışta yıldızda tutar, çalışma süresinin tamamında ise üçgende çalıştırır. 400 V şebekede üçgen bağlantıda her sargı tam 400 V görür; bu nedenle motorun etiketinde üçgen için 400 V yazması, yani 400/690 V etiketli olması gerekir. 230/400 V etiketli bir motor bu düzende sargı başına tasarımının üzerinde gerilim alır.

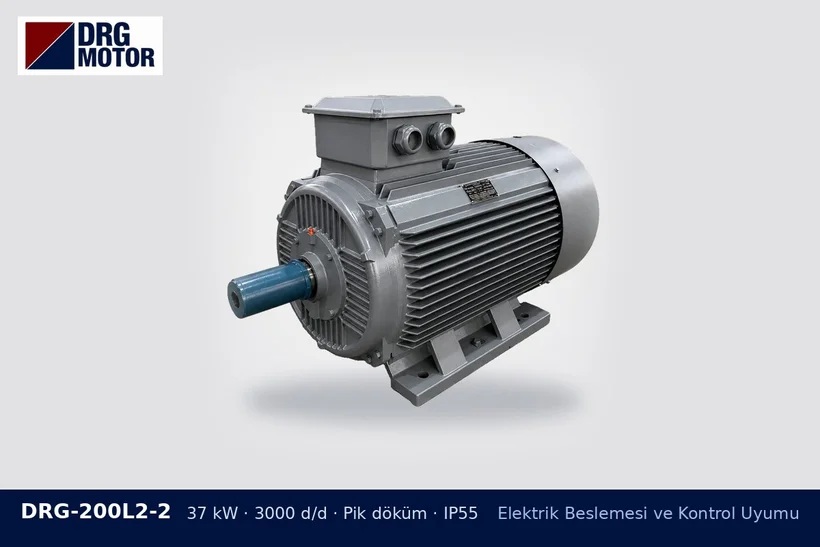

DRG-200L2-2 37 kW 3000 d/d pik döküm gövdeli DRG trifaze motor – yıldız-üçgen yol verici motor gerilimi

Yanlış etiketle neler olur?

230/400 V motorun sargısı 230 V'a göre yapılmıştır. Bu motor 400 V'luk hatta yıldız-üçgen panoya bağlanırsa kalkış adımında bir sorun hissedilmeyebilir; geçiş üçgene yapıldığında ise sargılar aşırı gerilim altında kalır. Demir doymaya gider, akım hızla yükselir ve motor kısa sürede aşırı ısınır. Koruma zamanında devreye girmezse sargı zarar görür; bu tür hasar garanti kapsamı dışındadır.

Tersi durumda ne olur?

400/690 V motor, yıldız-üçgen düzeni olmayan bir panoda direkt yol verilecekse 400 V'ta üçgen bağlanır ve sorunsuz çalışır. Yani bu etiket iki düzene de uyum sağlar; kısıtlayıcı olan, düşük gerilim etiketli motordur.

Değişim öncesi kontrol

  1. Eski motorun etiketinde üçgen için yazan gerilimi okuyun.
  2. Panoda üç kontaktörlü yıldız-üçgen düzeni olup olmadığını teyit ettirin.
  3. Yeni motorun güç grubunu kontrol edin: DRG'de 4 kW ve üzerindeki modeller 400/690 V etiketlidir; 3 kW ve altı 230/400 V'tur.
  4. 3 kW ve altında yıldız-üçgen panoya motor gerekiyorsa sipariş öncesinde bu durumu belirtin; gerekirse pano tarafında direkt yol vermeye geçiş değerlendirilir.

Pano tarafındaki değişiklikler ve geçiş ayarları motor etiketine, üretici dokümanına ve yetkili elektrik personelinin değerlendirmesine bağlıdır. Yöntemin kavramsal anlatımı için yıldız-üçgen yol verme sayfasına, 400/690 V etiketli modeller için 3 fazlı asenkron motorlar ailesine bakabilirsiniz.
