Kısa mesafede pano ile motor arasındaki kablonun etkisi önemsizdir; mesafe uzadıkça kablo direnci motorun gördüğü gerilimi düşürür. Bu düşüş en çok kalkışta hissedilir. Motor sürücüyle besleniyorsa uzun kablo ayrıca motor uçlarında gerilim tepelerine yol açabilir. Bu iki durumda mesafe, motor kararının bir parçası olur.

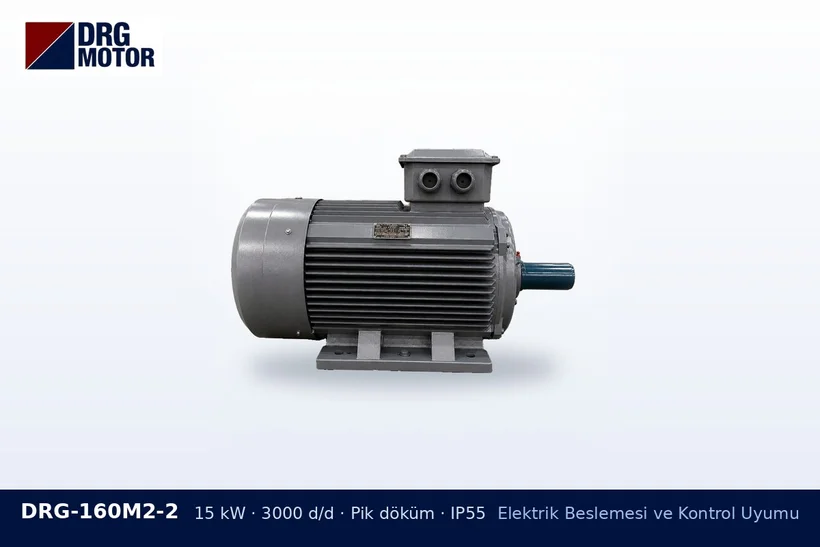

DRG-160M2-2 15 kW 3000 d/d pik döküm gövdeli DRG trifaze motor – panoya uzak motor seçimi

Mesafenin seçimi etkilediği üç durum

Ağır kalkışlı yükler

Asenkron motorun momenti gerilimin karesiyle değişir. Kalkışta akım yüksek olduğundan kablodaki düşüş de büyür ve motorun elindeki moment azalır. Dolu bir helezon ya da kum pompası gibi yüklerde bu fark, motorun yol alıp almamasını belirleyebilir.

Sınırda çalışan motorlar

Uzun hat sürekli bir gerilim kaybı demektir. Etiket geriliminin altında çalışan motor, aynı mil gücünü vermek için daha fazla akım çeker ve ısınır. Yük zaten etiket gücüne yakınsa bir üst güç değerlendirilebilir; ancak asıl çözüm genellikle doğru kablo kesitidir.

Frekans sürücüsüyle besleme

Sürücü çıkışındaki hızlı anahtarlama darbeleri uzun kabloda yansıyarak motor uçlarında yükselebilir. Sürücü üreticisinin izin verdiği kablo uzunluğu ve önerdiği filtreler bu durumda belirleyicidir.

Siparişten önce sorulacaklar

  • Pano ile motor arasındaki kablo güzergâhının gerçek uzunluğu,
  • Mevcut kablonun kesiti ve iletken malzemesi,
  • Yol verme şekli ve kalkıştaki yük durumu,
  • Motorun yanında yerel bir ayırıcı ya da durdurma düğmesi bulunup bulunmayacağı.

Kablo kesiti ve gerilim düşümü, motor etiketine, kablo üreticisinin verilerine ve yetkili elektrik personelinin hesabına göre belirlenir. Ön fikir edinmek için motor kablo kesiti hesaplayıcısını kullanabilir; uzak noktadaki pompa uygulamaları için pompa motorları sayfasını inceleyebilirsiniz.
