İkisi de 400 V şebekede çalışabilir; seçimi belirleyen, motorun 400 V'ta hangi bağlantıyla çalışacağı ve panodaki yol verme şeklidir. Etiketi 230/400 V olan model bu şebekede yıldız (Y) bağlantıyla, etiketi 400/690 V olan model ise üçgen (Δ) bağlantıyla anma değerlerine ulaşır. Direkt yol vermede bu fark sorun yaratmaz; yıldız-üçgen yol vermede belirleyicidir.

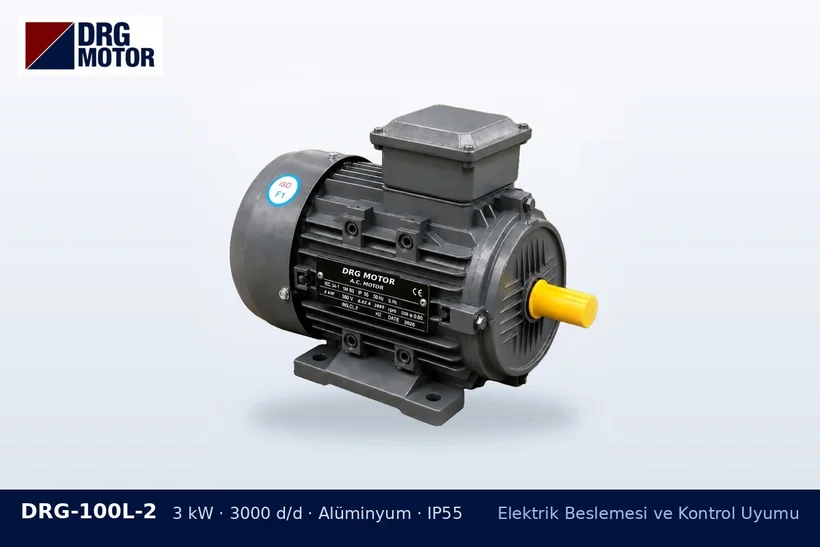

DRG-100L-2 3 kW 3000 d/d alüminyum gövdeli DRG trifaze motor – 230/400 V ve 400/690 V motor farkı

Etiketteki iki değer ne anlatır?

Etiketteki ilk değer üçgen, ikinci değer yıldız bağlantıya karşılık gelen hat gerilimidir. Sargının her bir bobini, düşük olan değere göre yapılmıştır. Örneğin düşük değeri 230 V olan bir motorda her bobin 230 V görecek şekilde tasarlanır; 400 V'luk hatta yıldız bağlantıda bobin başına yine yaklaşık 230 V düşer. Düşük değeri 400 V olan motorda ise bobinler 400 V'a göredir ve 400 V'luk hatta üçgen bağlandığında tam gerilimi görür.

Pano düzenine göre tercih

  • Direkt yol verme, kontaktör ve koruma: İki etiket de kullanılabilir; bağlantı etikete göre yapılır.
  • Yıldız-üçgen yol verici: Motorun 400 V hatta üçgende çalışabilmesi gerekir; bu da ancak etiketin ilk değeri 400 V ise mümkündür.
  • Monofaze girişli frekans sürücüsü (230 V çıkış): Etiketin ilk değeri 230 V olan motorun üçgen bağlantısı bu çıkışa uygundur.
  • Trifaze girişli sürücü (400 V çıkış): İki etiket de uygun bağlantıyla çalışabilir.

DRG yelpazesinde etiketi güç belirler

DRG modellerinde etiket güç grubuna göre belirlenir: 3 kW dâhil küçük modeller 230/400 V, daha büyükleri 400/690 V etiketlidir. Yani 400 V şebekede çoğu durumda ayrı bir gerilim seçimi yapmanız gerekmez; gerekli güç hangi gruba düşüyorsa etiket de ona göre gelir. Panonuzda yıldız-üçgen düzeni var ve 3 kW veya altında bir motor arıyorsanız, bu durumu sipariş öncesinde bildirin. Bağlantının fiilen nasıl yapılacağı motor etiketine, üretici dokümanına ve yetkili elektrik personelinin değerlendirmesine bağlıdır.

Bağlantı kavramlarını klemens ve yıldız-üçgen bağlantı yazısında okuyabilir, gerilim bilgisi her ürün sayfasında yazan modelleri mağaza listesinde inceleyebilirsiniz.
