Etiket fotoğrafı iyi bir başlangıçtır, ancak çoğu durumda tek başına yeterli değildir. Etiket gücü, devri, gerilimi ve çoğu zaman gövde numarasını verir; montaj şeklini, kasnak ya da kaplin bağlantısını, makinenin yük karakterini ve motorun geçmişte değiştirilip değiştirilmediğini göstermez.

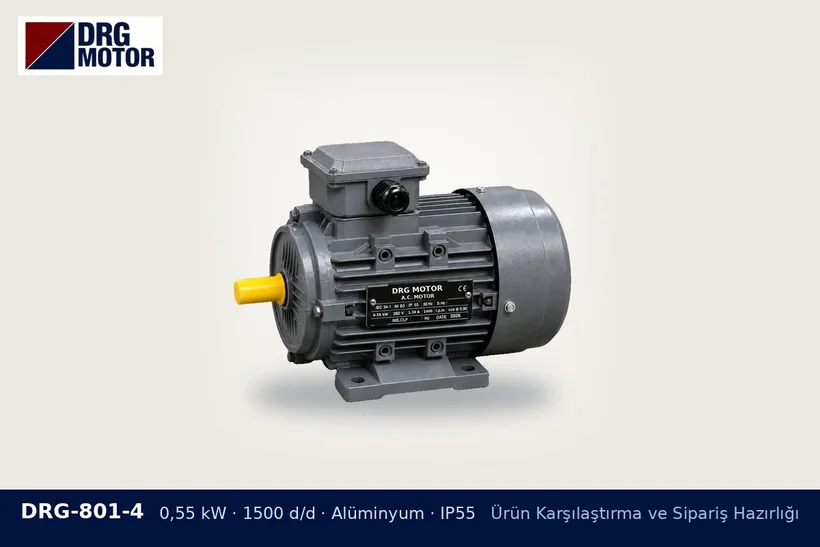

DRG-801-4 0,55 kW 1500 d/d alüminyum gövdeli DRG trifaze motor – motor etiket fotoğrafı ile teklif

Etiketin söylemediği şeyler

  • Sargı geçmişi: Sarımı yenilenmiş bir motorda plaka eski değerleri taşırken sargı farklı bir gerilime ya da güce göre yapılmış olabilir.
  • Montaj: Ayaklı, flanşlı ya da ikisi birden; flanş çapı plakada çoğu zaman yazmaz.
  • Mil ucu: Kasnak göbeği eski mile göre işlenmişse yeni motorun mil çapı ve kama ölçüsü belirleyicidir.
  • Kullanım koşulu: Dış ortam, toz, sık dur-kalk ya da ağır kalkış plakadan anlaşılmaz.

Fotoğraf setini tamamlayın

Etiketi bütün olarak, parlama olmadan ve okunabilir netlikte çekin. Buna ek olarak motorun yandan genel görünümü, ayak ya da flanş bölgesi, mil ucu ve klemens kutusunun konumu birer fotoğrafla gönderilirse teklif hazırlayan kişi gövde tipini ve bağlantıyı daha az soruyla doğrular. Fotoğrafın yanına kumpasla ölçülen mil çapını ve ayak tabanından mil merkezine yüksekliği yazmak, okunamayan plakalarda da sonuca ulaştırır.

Gerilim satırına ayrıca dikkat

Plakada 230/400 V ya da 400/690 V yazması, motorun panoya nasıl bağlandığıyla birlikte değerlendirilir. DRG yelpazesinde 3 kW'a kadar modeller 230/400 V, 4 kW ve üzeri modeller 400/690 V sargılıdır. Eski motor farklı bir sargıdaysa yeni modelin mevcut yol verme düzenine uygunluğu motor etiketine, üretici dokümanına ve yetkili elektrik personelinin değerlendirmesine bağlıdır.

Eksiksiz talep nasıl görünür?

Etiket fotoğrafı, iki ölçü, montaj şekli, makine adı, adet ve teslim ili; bu altı bilgiyle gelen talep çok daha az soruyla netleşir. Talebi teklif isteme formundan iletebilir, plakadaki değerlerin anlamı için motor etiketi okuma rehberine bakabilirsiniz. Değerler netleştiğinde uygun gövde ve güçteki seçenekleri mağazadaki trifaze motor listesinde karşılaştırabilirsiniz.
