Ölçü tablosu güce göre değil, IEC gövde numarası ve kutup sayısına göre okunur. Önce satırı (ör. 132M, 4 kutup) bulursunuz; ardından sütunlardaki harfler motorun ayak deliklerini, mil yüksekliğini, mil ucunu ve toplam boyunu milimetre olarak verir.

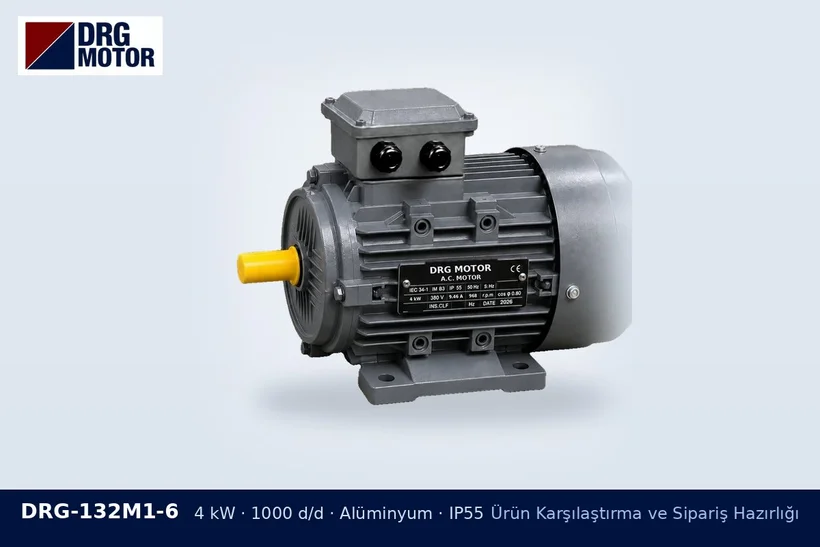

DRG-132M1-6 4 kW 1000 d/d alüminyum gövdeli DRG trifaze motor – motor ölçü tablosu okuma

Harflerin karşılığı

HarfAnlamıNe için kullanılır
HAyak tabanından mil eksenine yükseklikKaplinli bağlantıda eksen hizası
A / BAyak delikleri arası enine / boyuna mesafeŞase delik planı
CMil omzundan en yakın ayak deliğine mesafeKasnak ya da kaplinin konumu
KAyak deliği çapıCıvata seçimi
D × EMil çapı × mil ucu boyuGöbek deliği ve kasnak oturma boyu
F / GAKama genişliği / mil ile kama yüksekliğiKama kanalı işçiliği
LFan kapağı dahil toplam boyMakinedeki yerleşim
M / N / PFlanş delik dairesi / merkezleme / dış çapFlanşlı montaj

Aynı gövde, farklı mil

Tabloyu satır satır okurken kutup sütununu atlamayın. DRG kayıtlarında 280S gövdede 2 kutuplu modelin mili 65×140 mm, 4 kutuplu modelin mili 75×140 mm'dir; 315S gövdede bu fark 65×140 ile 85×170 arasındadır. Yani gövde numarası aynı olsa bile hızlı motorun mili daha ince olabilir ve hazır kasnak göbeği uymaz.

Tablodan önce kontrol edilecek iki nokta

  • Montaj tipi: Ayaklı ve flanşlı satırlar ayrı tablolarda olabilir; B5 ve B14 flanş ölçüleri birbirinden farklıdır.
  • Toplam boy: L değeri gövde malzemesine ve güce göre değişebilir; makinede fan kapağının arkasında hava alacak boşluk da bırakılmalıdır.

Tolerans ya da kama ölçüsü gibi ince ayrıntılarda tablo yerine modelin ölçülü çizimine bakmak daha güvenlidir; DRG teknik çizim ve katalog sayfasında 2D çizimler ve STEP modelleri bulunur. Ölçüsünü belirlediğiniz gövdeyi 7,5 kW 132M alüminyum model gibi ürün sayfalarında ya da tüm motor modelleri listesinde karşılaştırabilirsiniz.
