Motor Etiketi (Plaka) Nasıl Okunur? Etiketten Doğru Modeli ve Fiyatı Bulmak

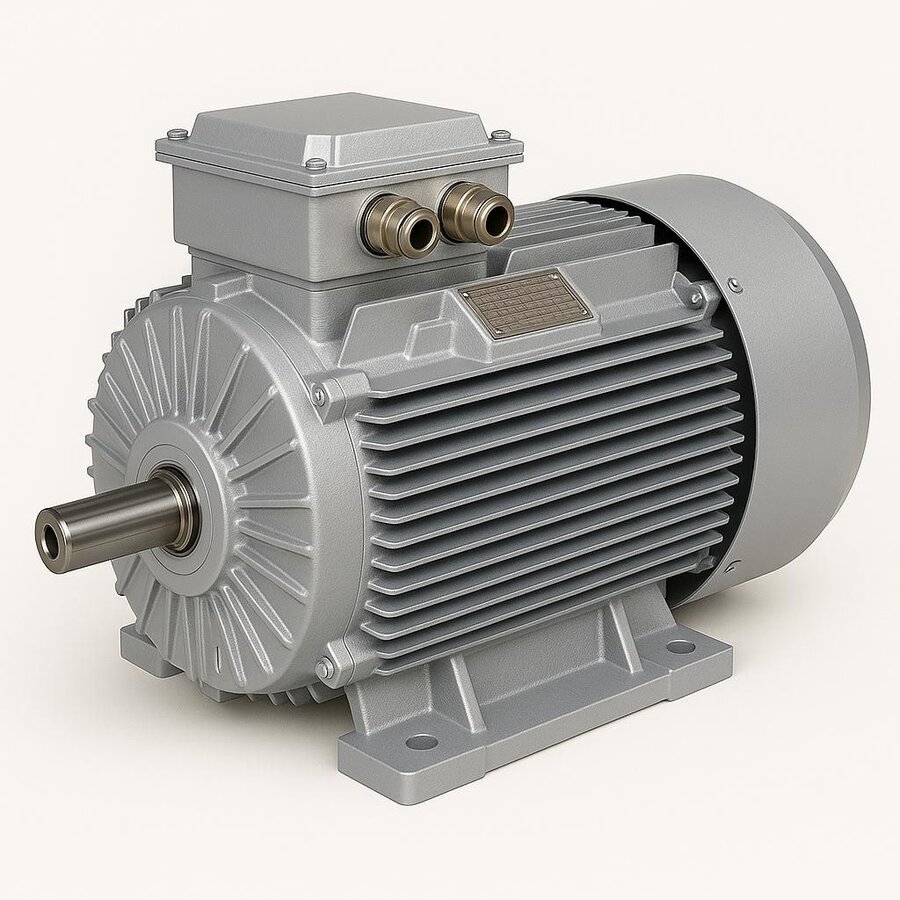

Arızalanan bir motorun yerine yenisini sipariş ederken en güvenilir bilgi kaynağı, gövdeye perçinli metal etikettir. Üzerindeki on kadar satır doğru okunursa, mağazada yüzden fazla satır arasından tam karşılığı bulmak birkaç dakika sürer. Bu yazıda etiketteki her alanın ne anlattığını, hangisinin fiyatı doğrudan belirlediğini ve hangisinin yalnızca sipariş notuna yazılması gerektiğini anlatıyoruz. Sonda üç örnek etiketi DRG Motor online mağazasındaki model koduna ve güncel fiyata kadar götürüyoruz.

Etiketteki Satırlar ve Mağazadaki Karşılıkları

Etiket düzeni üreticiden üreticiye değişse de içerik büyük ölçüde aynıdır. Aşağıdaki tablo her satırı, satın alma sırasında neye dönüştüğüyle birlikte gösterir.

Fiyatı belirleyen üç değer güç, devir ve gövdedir; bunlara gövde malzemesi (alüminyum ya da pik döküm) eklenir. Gerilim, koruma sınıfı ve yalıtım sınıfı ise çoğu durumda standarttır ve yalnızca farklı bir ihtiyaç varsa siparişte not düşülür.

Güç Satırı: kW ve HP Arasında Kaybolmamak

Yeni etiketlerde güç kW olarak, çoğu zaman yanında HP ile birlikte yazılır. Eski ya da ithal motorlarda yalnızca HP görülebilir. 1 HP yaklaşık 0,746 kW'tır; ancak katalog ve mağaza HP'yi yuvarlatılmış anma değeri olarak verir: 5,5 kW karşılığı 7,5 HP, 7,5 kW karşılığı 10 HP, 11 kW karşılığı 15 HP. Etikette 10 HP okuyorsanız aramanız gereken satır 7,5 kW'tır.

Etikette iki farklı güç yazıyorsa (örneğin 50 Hz ve 60 Hz için ayrı satırlar) Türkiye'deki şebeke için 50 Hz satırını esas alın.

Devir Satırından Kutup Sayısına Ulaşmak

Etiketteki devir senkron devrin biraz altındadır; aradaki fark kaymadır. Bu yüzden 1450 yazan bir motor 1500 d/d grubunda, 2930 yazan bir motor 3000 d/d grubunda aranır. Katalogdaki anma devirleri şu aralıklara düşer:

Doğru grubu seçmek fiyat açısından önemlidir: aynı güçte kutup sayısı arttıkça gövde büyür ve bedel yükselir. Örneğin 2,2 kW'ta 3000 d/d model 90L gövdedeyken, 1000 d/d karşılığı 112M gövdeye çıkar. Etiketteki devri kontrol etmeden yalnızca kW'a göre sipariş vermek, makinenin hızını değiştirir.

60 Hz için düzenlenmiş bir etikette devir yaklaşık %20 daha yüksek yazılır; 1750 civarı bir değer 4 kutuplu motoru gösterir. Böyle bir motoru 50 Hz şebekeye uygun bir modelle değiştirirken gerilim ve devir değişimini sipariş öncesinde bizimle konuşun.

Gerilim ve Bağlantı: 230/400 V mu, 400/690 V mu?

Gerilim satırındaki iki rakam, sargının iki farklı bağlantıyla çalışabildiğini gösterir. Küçük harfle yanlarında Δ/Y (üçgen/yıldız) işareti bulunur.

• 230/400 V Δ/Y: 400 V üç fazlı şebekede yıldız bağlanır. Yıldız-üçgen yol vermeye uygun değildir.
• 400/690 V Δ/Y: 400 V şebekede üçgen bağlanır; bu nedenle yıldız-üçgen yol verme ile çalıştırılabilir.

DRG kataloğundaki standart düzen, 3 kW ve altında yıldız, 4 kW ve üzerinde üçgen bağlantıdır. Panonuzda yıldız-üçgen şalter varsa ve eski motorun etiketinde 400/690 V yazıyorsa yenisini de aynı çiftle isteyin; aksi halde pano değişikliği gerekir. Kablo kesiti ve termik ayarı için hesaplama araçlarından yararlanabilirsiniz.

Akım ve cos φ Satırlarıyla Sağlama Yapmak

Akım satırı, okuduğunuz güç ve devrin doğru olduğunu teyit etmenin en hızlı yoludur. Katalog her model için 380, 400 ve 415 V akımlarını ayrı verir. Etiketteki gerilim 380 V ise akım biraz daha yüksek, 400 V ise biraz daha düşük okunur. Örneğin 4 kutuplu 7,5 kW model 380 V'ta 15,0 A, 400 V'ta 14,3 A çeker.

Etiketteki akım katalogdaki aynı güç-devir satırından belirgin biçimde uzaksa iki ihtimal vardır: güç satırı yanlış okunmuştur ya da motor daha önce farklı bir değerle sarılmıştır. Böyle bir durumda kW'ı tekrar kontrol edin. cos φ değeri de aynı amaçla kullanılır; katalogdaki 4 kutuplu modellerde 0,74 ile 0,90 arasında değişir.

IP, Yalıtım Sınıfı ve Gövde Kodu

IP55 işaretinde ilk rakam toza, ikinci rakam suya karşı korumayı anlatır; mağazadaki modeller için standarttır. Etikette IP56 ya da IP65 yazıyorsa bunu siparişte belirtin. Ins. Cl. F satırı sargı yalıtımının 155 °C sınıfında olduğunu söyler; H sınıfı gerekiyorsa bu da sipariş notudur.

Gövde satırı (112M, 160L gibi) eşleştirmenin anahtarıdır. Mağazadaki kodlar bu bilgiyi doğrudan taşır: DRG-112M-4 ifadesinde 112M gövdeyi, sondaki 4 kutup sayısını verir. Etikette IM B3 ayaklı, IM B5 flanşlı montajı gösterir. Mağaza fiyatları standart ayaklı model içindir; flanşlı ihtiyaç sipariş notuyla teyit edilir.

Üç Etiket, Üç Sipariş Satırı

Aşağıdaki örnekler gerçek bir markaya ait değildir; katalogdaki model değerleriyle uyumlu, sahada sık görülen etiket tiplerini temsil eder.

Örnek 1: Konveyör tahrikindeki 4 kW motor

Etikette okunanlar: 4 kW, 230/400 V Δ/Y, 50 Hz, 7,95 A (400 V), 1450 d/d, cos φ 0,82, IP55, Ins. Cl. F, gövde 112M. Devir 1500 d/d grubuna, gövde 112M'ye işaret eder; akım katalogdaki satırla birebir tutar. Karşılık gelen model DRG-112M-4'tür.

Örnek 2: Yıldız-üçgen panolu 15 kW fan motoru

Etikette okunanlar: 15 kW / 20 HP, 400/690 V Δ/Y, 50 Hz, 27,3 A, 1465 d/d, cos φ 0,86, IP55, gövde 160L. 15 kW'ta mağazada yalnızca pik döküm gövde vardır. Siparişte 400/690 V çifti mutlaka belirtilmelidir, çünkü pano yıldız-üçgen yol veriyor.

Örnek 3: HP yazan eski pompa motoru

Etikette okunanlar: 10 HP, 380 V, 14,4 A, 2930 d/d, gövde 132S. 10 HP, 7,5 kW'a karşılık gelir; 2930 d/d 3000 d/d grubudur. 380 V akımı 14,4 A, katalogdaki 400 V değeri 13,7 A ile uyumludur. Karşılık gelen model DRG-132S2-2'dir.

Fiyatlar DRG Motor online mağazasının 24.09.2026 tarihli listesinden alınmıştır; havale/EFT ile %3 indirim uygulanır, nakliye ücreti fiyata dahil değildir ve alıcı öder. Güncel fiyat için mağaza sayfasına bakınız.

Ödeme seçenekleri ve teslimat koşulları ayrı sayfalarda anlatılmaktadır.

Etiket Silinmiş veya Okunmuyorsa

Boya altında kalmış, paslanmış ya da kopmuş etiketlerde eşleştirme ölçüyle yapılır. Motoru düz bir zemine koyup mil ekseninin yerden yüksekliğini ölçün; bu değer gövde numarasıdır (112, 132, 160 gibi). Mil çapını ve ayak delikleri arasındaki boyuna mesafeyi de not edin. Devir için makinenin bilinen çalışma hızından ya da tahrik edilen ekipmanın etiketinden yararlanılabilir. Etiketin kısmen okunan bir fotoğrafı bile eşleştirmeyi hızlandırır; fotoğrafı WhatsApp hattımıza gönderebilirsiniz.

Sıkça Sorulan Sorular

Etikette yalnızca HP yazıyor, mağazada hangi satıra bakmalıyım?

HP değerini kW karşılığına çevirin: 3 HP 2,2 kW, 5,5 HP 4 kW, 10 HP 7,5 kW, 20 HP 15 kW satırına denk gelir. Ardından devir ve gövdeyle teyit edin.

Etikette 380 V yazıyor; 400 V model uygun mu?

Türkiye'deki üç fazlı şebeke için 400 V anma gerilimli modeller kullanılır. Eski etiketlerde 380 V yazması yaygındır; bağlantı şekli (yıldız/üçgen) ve gerilim çiftinin aynı olmasına dikkat edin.

Aynı etiket değerlerinde alüminyum ve pik döküm arasında nasıl seçim yaparım?

Elektriksel değerler iki gövdede aynıdır; fark gövde malzemesindedir. Eski motor pik döküm ise ve ağır, titreşimli bir ortamda çalışıyorsa aynı malzemeyle devam etmek mantıklıdır. Mağazada alüminyum seçenekler 11 kW'a kadar listelenir.

Etiketteki seri numarası siparişte işe yarar mı?

Evet. Özellikle yedek parça ya da birebir değişim için seri numarası ve etiket fotoğrafı, doğru modeli bulmayı hızlandırır.
