Bu parçaların aynı anda planlanması gerekir, ama motorla aynı satırda sipariş edilmesi şart değildir. Kasnak, kaplin ve kaide motorun mil çapına, kama ölçüsüne, eksen yüksekliğine ve ayak deliklerine göre hazırlanır; bu yüzden önce motor modeli kesinleşir, sonra parçalar o modelin ölçüsüne göre istenir.

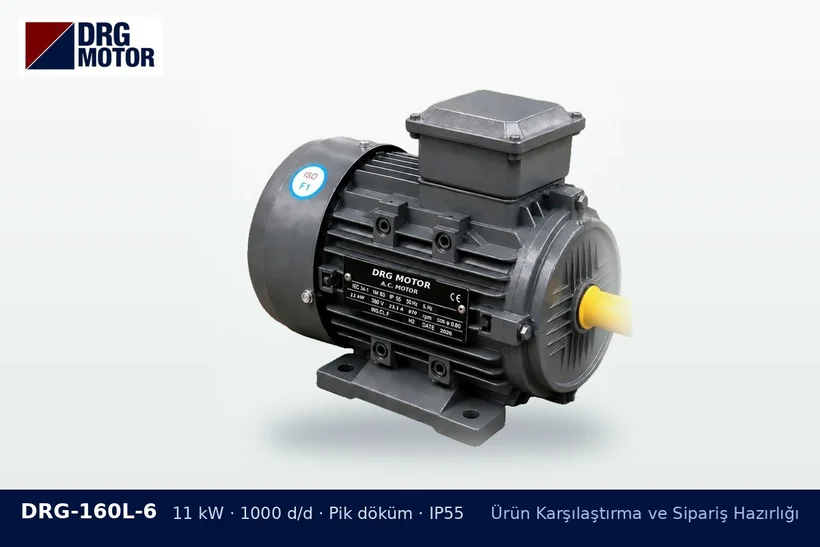

DRG-160L-6 11 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – kasnak kaplin kaide motor siparişi

DRG'nin sağladığı kapsam

DRG'nin ürün yelpazesi 3 fazlı asenkron IEC motorlardır; kasnak, kaplin, kaide ya da redüktör bu yelpazenin parçası değildir. Bu parçalar genellikle makine imalatçısından ya da güç aktarma ekipmanı tedarikçisinden alınır. Önemli olan, iki tedarikin aynı ölçü bilgisine dayanmasıdır.

Parça bazında neye bakılır?

  • Kasnak: Göbek deliği mil çapına (D) ve kama kanalına göre işlenir; kasnak çapı makine devrini belirler. Makine devri yaklaşık olarak motor devri × motor kasnağı çapı ÷ makine kasnağı çapı ile bulunur.
  • Kaplin: Motor ve makine milleri farklı çapta olabilir; iki göbek ayrı ayrı işlenir ve kaplin, iletilecek torka göre seçilir.
  • Kaide: Ayak delik aralığı ve eksen yüksekliği (H) karşı makineyle eşleşmelidir. Kayışlı tahrikte kaidenin gergi ayarı için kızak payı bırakılır.

Eski parçayı yeniden kullanmak

Eski motorun kasnağı yenisine her zaman uymaz. Örneğin DRG-160L-6-GG modelinin mili 42×110 mm'dir; eski motorunuzun mili farklıysa göbek yeniden işlenir ya da yeni kasnak gerekir. Kasnağın mil boyuna tam oturması da önemlidir: mil ucundan taşan ya da çok dışarıda kalan kasnak, rulmana gelen yükü artırır.

Siparişte sıralama

  1. Motor modelini kesinleştirin ve ölçülü çizimini alın.
  2. Kasnak, kaplin ve kaide imalatçısına bu çizimi verin.
  3. Kayışlı düzende kasnak çaplarını kasnak ve kayış hesaplama aracı ile kontrol edin.

Mil ve kama standartlarının ayrıntısı mil çapı, kama ve kaplin yazısında anlatılır. Ölçüsünü temel alacağınız modeli online motor mağazasından seçebilirsiniz.
