Model kodu tek başına yeterli değildir; çünkü kodun neyi kapsadığı tedarikçiye göre değişir. Teklifte en azından güç, senkron devir, gerilim ve bağlantı şekli, frekans, IEC gövde numarası, montaj şekli, mil ölçüsü, koruma ve yalıtım sınıfı, soğutma şekli ile gövde malzemesi açıkça yer almalıdır.

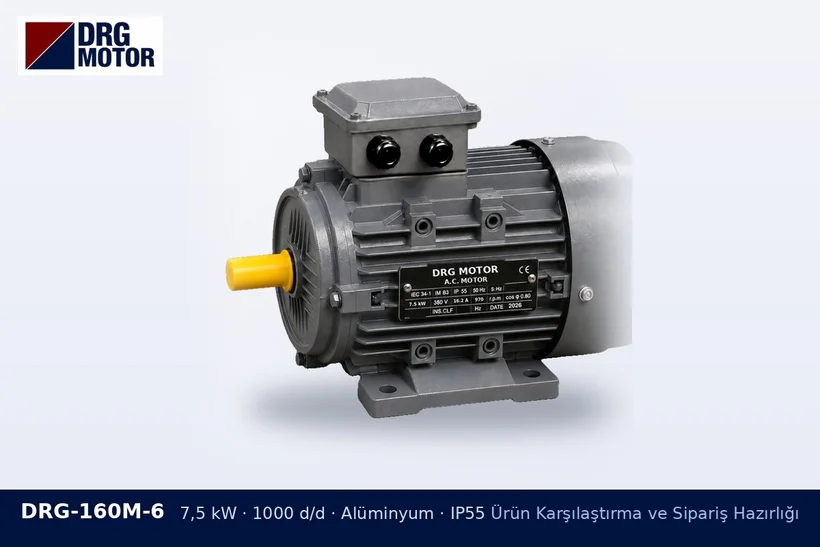

DRG-160M-6 7,5 kW 1000 d/d alüminyum gövdeli DRG trifaze motor – motor teklifinde teknik bilgiler

Elektriksel bilgiler

  • Mil gücü (kW) ve kutup sayısı ya da senkron devir
  • Anma gerilimi ve bağlantı (ör. 400/690 V Δ/Y)
  • Frekans ve etikette verilen anma akımı
  • Sürücüyle kullanılacaksa bunun teklifte belirtilmesi

Mekanik bilgiler

  • IEC gövde numarası ve eksen yüksekliği
  • Montaj şekli: ayaklı, flanşlı ya da her ikisi; flanş tipi ve ölçüsü
  • Mil çapı ve boyu, kama ölçüsü
  • Toplam boy ve klemens kutusunun konumu
  • Gövde malzemesi: alüminyum ya da pik döküm

Ortam ve işletme bilgileri

Koruma sınıfı (örneğin IP55), yalıtım sınıfı (örneğin F), soğutma tipi (örneğin IC411, kendinden fanlı) ve motorun hangi ortam koşulu için verildiği teklifte bulunmalıdır. Taş kırma gibi ağır uygulamalarda servis faktörü sorulmalıdır; DRG'de 75 kW ve üzeri konkasör motorlarında SF 1,15 belirtilir.

Eklenmesi faydalı belgeler

Ölçü çizimi, etiket örneği ve garanti koşullarının yazılı hali, teklifin teknik kapsamını netleştirir. Özel istekler (farklı mil, flanş, gerilim veya boya) teklifte ayrıca belirtilmelidir; bu ürünler alıcıya özel hazırlandığı için iade kapsamı dışında kalabilir.

DRG modellerinin bu bilgilerini 11 kW 1500 devir alüminyum motor sayfası gibi ürün sayfalarında görebilir, birden çok kalem için teklif talep formunu kullanabilirsiniz.
