Şartname motoru ölçülebilir değerlerle tanımlamalı ve her maddenin teklifte nasıl kanıtlanacağını göstermelidir. Güç, devir, gerilim, gövde, montaj, koruma ve yalıtım sınıfı, ortam koşulları ve yol verme yöntemi temel maddelerdir; marka ya da model adı yerine bu değerler yazılır.

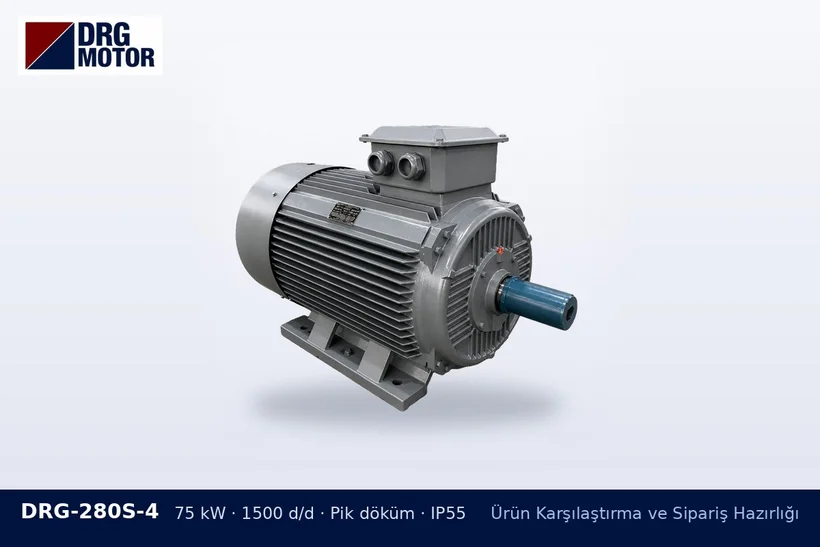

DRG-280S-4 75 kW 1500 d/d pik döküm gövdeli DRG trifaze motor – motor teknik şartnamesi

Temel maddeler

  1. Tip: 3 fazlı, sincap kafesli asenkron, IEC ölçülerine uygun gövde.
  2. Güç ve devir: kW cinsinden mil gücü ve kutup sayısı; yük karakteri (sabit, darbeli, ağır kalkış).
  3. Elektrik: Şebeke gerilimi ve frekansı, bağlantı şekli, yol verme yöntemi (direkt, yıldız-üçgen, yumuşak yolverici ya da sürücü).
  4. Mekanik: Montaj şekli, IEC gövde numarası, mil çapı, eksen yüksekliği, gerekiyorsa en fazla toplam boy.
  5. Koruma ve soğutma: Koruma sınıfı (ör. IP55), yalıtım sınıfı (ör. F), soğutma yöntemi (ör. IC411 kendinden fanlı).
  6. Ortam: Ortam sıcaklığı aralığı, rakım, toz, nem, dış ortam ya da korozif atmosfer.
  7. Görev tipi: Günlük çalışma süresi, saatlik kalkış sayısı, kısa süreli aşırı yük beklentisi.

Belge, garanti ve teslim maddeleri

Teklifle birlikte istenecek belgeleri (ölçülü çizim, etiket bilgisi, garanti belgesi gibi) liste halinde yazın ve tedarikçiden hangilerini sağlayabildiğini yazılı istemeyi şart koşun. Garanti süresi ve kapsamı da madde olarak geçmelidir; DRG motorlarında teslim tarihinden itibaren 2 yıl malzeme ve üretim hatası garantisi verilir. Teslim noktası, ambalaj ve nakliyenin kime ait olduğu ayrı maddede belirtilir.

Şartnameyi zayıflatan yazımlar

  • “Birinci sınıf malzeme”, “yüksek kaliteli” gibi ölçülemeyen ifadeler
  • Tek bir markanın katalog numarasını madde olarak kopyalamak
  • Ortam ve yük bilgisini vermeden yalnızca kW yazmak
  • Pano ve koruma düzenine uygunluğu tedarikçiye bırakmak; bu değerlendirme yetkili elektrik personelinin işidir

Örnek bir madde

“55 kW, 4 kutup, 400 V Δ bağlantıda çalışacak, 400/690 V sargılı, B3 montajlı, IEC 250M gövde, IP55, F sınıfı yalıtım, pik döküm gövde.” Bu tanım DRG-250M-4-GG gibi bir modelin değerleriyle doğrudan karşılaştırılabilir. Yük ve ortam koşulları farklıysa değer değişir; madde yine aynı biçimde yazılır.

Şartnameye esas değerleri 55 kW 250M pik döküm ürün kaydında ya da genel maksatlı sanayi tipi motor ailesi sayfasında görebilirsiniz.
