Teknik çizim, motor gelmeden önce makine tarafında yapılacak işlerin doğru ölçüye göre başlamasını sağlar. Şase, kasnak göbeği, kaplin, koruyucu kapak ya da flanş adaptörü motorun gerçek ölçüsüne göre üretilmezse hata ancak montaj gününde ortaya çıkar ve duruş uzar.

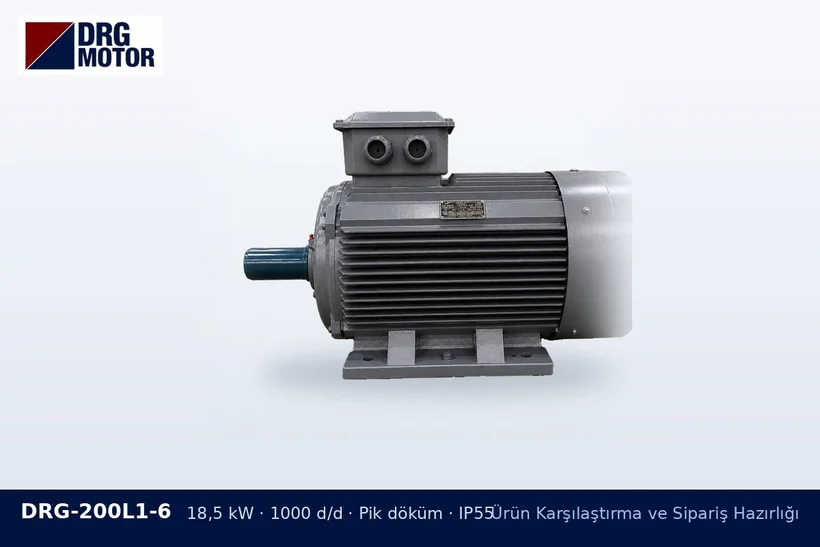

DRG-200L1-6 18,5 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – motor teknik çizimi

Çizimin önlediği tipik hatalar

  • Kaide delikleri: A, B ve K ölçüleri yanlış alınmış şase yeniden delinir ya da kaynakla düzeltilir.
  • Eksen kaçıklığı: H değeri kaplinli bağlantıda karşı makineyle aynı olmalıdır; birkaç milimetrelik fark sacla takviye gerektirir.
  • Göbek ölçüsü: Mil çapı ve kama kanalı yanlış varsayılırsa kasnak ya da kaplin yeniden işlenir.
  • Klemens kutusu yönü: Kutunun konumu kablo girişini ya da makinenin bir parçasını kapatabilir.
  • Fan kapağı boşluğu: Toplam boy L ve arkadaki hava payı hesaba katılmazsa motor ısınmaya açık bir yerde kalır.

Katalog tablosu ile çizim arasındaki fark

Katalog tablosu gövdeler için özet değer verir; çizim ise seçtiğiniz modelin tüm ölçülerini tek görünümde ilişkilendirir. Kama ölçüsü, klemens kutusu yüksekliği, flanş delik dairesi gibi ayrıntılar en net çizimde okunur. Örneğin 30 kW 4 kutuplu DRG-200L-4-GG modelinde mil 55×110 mm, eksen yüksekliği 200 mm, toplam boy 779 mm'dir; 2 kutuplu 37 kW modeli de aynı gövdededir, ama farklı bir modeldir ve çizimi ayrı kontrol edilmelidir.

Hangi çizimi, kimden?

Proje ve makine tasarımı için DRG teknik çizim sayfasında 2D ölçülü çizimler ile CAD ortamına aktarılabilen 3D STEP dosyaları bulunur. Çizimi indirdikten sonra imalatı başlatmadan önce model kodunu siparişteki kodla karşılaştırın; kod değişirse çizim de değişir. Çizim ile eldeki eski motor arasında fark varsa farkın hangi parçayı etkilediğini (şase, göbek, kapak) imalatçıya yazılı bildirin.

Çizim yetmediğinde

Özel flanş, farklı mil ucu gibi talepler standart çizimin dışındadır ve alıcıya özel hazırlanan ürünler iade kapsamına girmez. Bu nedenle standart ölçülerle çözüm aranması genellikle daha güvenlidir.

Çizimini incelediğiniz modeli 30 kW 200L pik döküm ürün sayfasında ya da tüm trifaze motor modelleri arasında doğrulayabilirsiniz.
