İki etiket farklı şeyleri ölçer. Pompa etiketindeki değer genellikle pompanın belirli bir çalışma noktasında milinden çektiği gücü, motor etiketindeki kW ise motorun milinden güvenle verebileceği anma gücünü gösterir. Motor, pompa gücünün üzerine bir pay eklenip bir üst standart kademeden seçildiği için iki rakam çoğu zaman aynı çıkmaz.

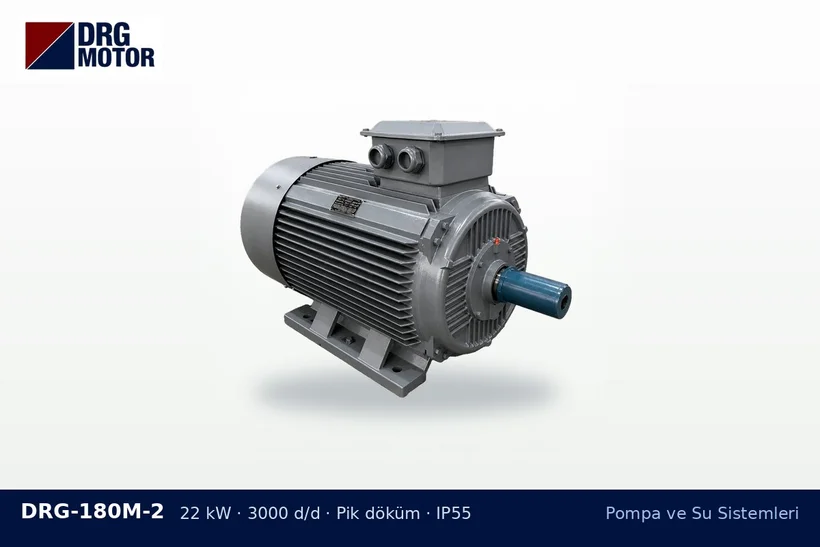

DRG-180M-2 22 kW 3000 d/d pik döküm gövdeli DRG trifaze motor – pompa gücü ve motor gücü farkı

Farkın olağan sebepleri

Güç payı ve standart kademeler

Motorlar 5,5 – 7,5 – 11 – 15 – 18,5 kW gibi standart güç basamaklarında yapılır. Pompa çalışma noktasında 12,6 kW istiyorsa motor 15 kW seçilir; bu arada eğrinin sonuna doğru artan güç ihtiyacı ve tesisattaki belirsizlikler için de pay bırakılır.

Hangi noktadaki güç yazıldı?

Bazı pompa etiketleri tasarım noktasındaki gücü, bazıları ise eğri boyunca görülen en yüksek gücü verir. Tasarım noktası gücüne göre seçilen motor, vanalar açılıp pompa eğrinin sağına kaydığında aşırı yüklenebilir.

Birim farkı

Eski pompa plakalarında değer HP veya BG birimindedir. Çevrimde İngiliz beygiri için 0,746, metrik beygir için 0,736 katsayısı kullanılır. 20 HP'lik bir değer yaklaşık 15 kW'a karşılık gelir.

Karıştırılmaması gereken üç güç

KavramAnlamıNerede görülür
Hidrolik güçSuya aktarılan net güçPompa hesapları
Pompa mil gücüPompanın milden çektiği güçPompa etiketi, eğri föyü
Motor anma gücüMotorun milden verebildiği güçMotor etiketi

Şebekeden çekilen elektrik gücü, motor kayıpları nedeniyle motorun etiket gücünden yüksektir; bu değer ayrıca ölçülür.

Etiketler 60 Hz için yazılmışsa

İthal pompalarda değerler 60 Hz için verilmiş olabilir. Aynı pompa 50 Hz şebekede daha yavaş döner ve daha az güç ister; bu durumda karşılaştırma 50 Hz eğrisi üzerinden yapılmalıdır.

Pompa türlerine göre güç seçimi pompa motorları sayfasında özetleniyor. Pompanın istediği güce karşılık gelen standart kademedeki modelleri mağazada karşılaştırabilirsiniz.
