Önerilmez. Güç ve devir doğru olsa bile gövde boyu, montaj tipi, flanş veya mil ölçüsü pompayla eşleşmezse motor yerine oturmaz. Sipariş öncesinde birkaç ölçüyü almak, yanlış ürünün gelip gitmesinden çok daha kısa sürer.
Siparişten önce toplanacak ölçüler
- Eski motorun etiketi: kW, devir, gerilim ve varsa IEC gövde boyu (ör. 112M)
- Montaj tipi: ayaklı (B3), flanşlı (B5), ayaklı ve flanşlı (B35) veya küçük flanşlı (B14)
- Flanş dış çapı ve bağlantı delikleri arasındaki çap
- Mil çapı (D) ve mil boyu (E), kama genişliği
- Ayaklı motorlarda eksen yüksekliği (H) ve ayak delik aralıkları
- Pompa ile motor arasında kaplin mi, kayış mı, ortak mil mi olduğu
Etiket okunmuyorsa kumpas ve metreyle alınan ölçüler ve motorun dört yönden fotoğrafı da iş görür.
Aynı güç farklı ölçü demek olabilir
Aynı kW değerinde motorların mil ve gövde ölçüleri devre göre değişebilir. DRG model listesinden birkaç örnek:
| Model | Güç / devir | Mil D×E (mm) | Eksen yüksekliği H |
|---|---|---|---|

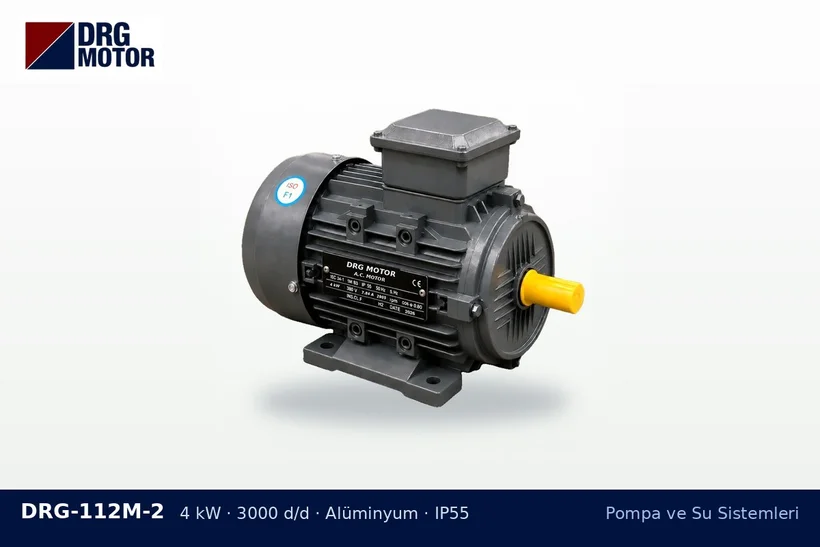

| DRG-112M-4-AL | 4 kW / 1500 | 28×60 | 112 |
| DRG-132M1-6-AL | 4 kW / 1000 | 38×80 | 132 |
| DRG-225M-2-GG | 45 kW / 3000 | 55×110 | 225 |
| DRG-225M-4-GG | 45 kW / 1500 | 60×140 | 225 |
Yanlış ölçünün iade ve değişime etkisi
Yanlış güç, devir veya montaj tipi seçildiğinde, ürün kullanılmamış, monte edilmemiş ve ambalajıyla eksiksizse uygun modelle değişim yapılabilir; fiyat farkı bildirilir, nakliye alıcıya aittir. Ancak motor pompaya takılıp denenmişse ya da özel flanş veya mil istenerek hazırlanmışsa iade kapsamı dışında kalır. Bu yüzden ölçü teyidi siparişten önce yapılmalıdır.
Montaj kodlarının ayrıntısı montaj tipi sipariş rehberinde anlatılıyor. Ölçüleri aldıktan sonra her ürün sayfasında mil ve gövde bilgisi bulunan mağaza listesinden eşleştirme yapabilir, örneğin 4 kW 1500 d/d alüminyum modelin ölçülerini inceleyebilirsiniz.
