Doğru öneri için motorun etiketi, mil ucu, bağlantı şekli (ayak veya flanş), tahrik elemanı, klemens kutusunun yönü ve makinenin genel görünümü ayrı ayrı fotoğraflanmalıdır. Tek bir uzak çekim yerine yakın ve net birkaç kare, ölçü sorularının çoğunu baştan cevaplar.

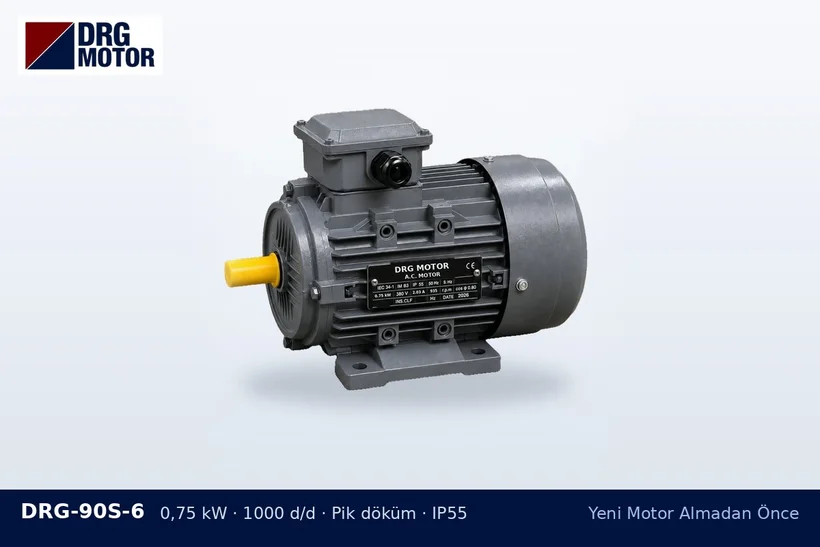

DRG-90S-6 0,75 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – motor seçimi için fotoğraf

Kare kare çekim listesi

  1. Etiket: Dik açıyla, flaş parlaması olmadan; okunmuyorsa yandan ışık vererek ikinci bir kare.
  2. Motorun yan profili: Mil ucundan fan kapağına kadar tüm boy görünecek şekilde.
  3. Mil ucu: Kasnak veya kaplin göbeği ile birlikte; yanına açılmış bir şerit metre koyun.
  4. Ayaklar veya flanş: Cıvata delikleri ve kaideyle birleşim yeri.
  5. Klemens kutusu: Kapak kapalıyken konumu ve kablo girişinin yönü.
  6. Makinenin tamamı: Motorun makinedeki yerini ve çevresindeki boşluğu gösteren geniş kare.
  7. Makine plakası: Model, seri numarası ve toplam güç.

Fotoğrafın anlatamadıkları

Fotoğraf ölçek vermez; mil çapı veya eksen yüksekliği gözle tahmin edilemez. Bu yüzden en az mil çapı ve ayak tabanından mil merkezine olan mesafe ayrıca ölçülmelidir. Klemens kutusunu açıp iç bağlantıyı görüntülemek gerekmez; bu işlem yalnız enerji kesildikten sonra yetkili elektrik personelince yapılmalıdır.

Gönderirken

Fotoğrafları sıkıştırmadan, mümkünse orijinal çözünürlükte iletin ve her birine kısa bir not ekleyin: “pompa tarafı”, “fan tarafı” gibi. Makinenin ne iş yaptığını ve sorunun ne olduğunu bir cümleyle yazmak öneriyi hızlandırır.

Fotoğraflarla birlikte belirlenen gövde ve devir bilgisiyle mağazadaki trifaze motor modellerini inceleyebilir, sorularınız için iletişim sayfasındaki kanalları kullanabilirsiniz.
