Makine milinin hızı standart kutup devirlerinden birine (3000, 1500 ya da 1000 d/d) yakınsa motor bu sınıftan seçilir ve doğrudan kaplinle bağlanabilir. Hız bu değerlerden uzaksa önce bir aktarma yolu (kayış-kasnak veya redüktör) planlanır, ardından aktarma oranını makul tutan kutup sayısı seçilir.

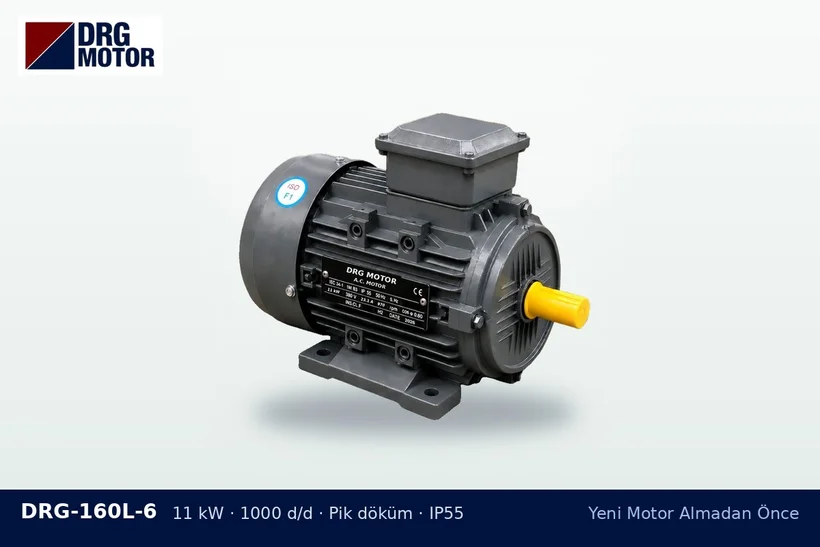

DRG-160L-6 11 kW 1000 d/d pik döküm gövdeli DRG trifaze motor – makine hızına göre motor devri

Örnek hızlar için seçenekler

Makine miliOlası motorAktarma
Yaklaşık 2900 d/d2 kutup (3000)Kaplinle doğrudan
Yaklaşık 1450 d/d4 kutup (1500)Kaplinle doğrudan
Yaklaşık 700 d/d4 kutup veya 6 kutupKayış: yaklaşık 2:1 veya 1,4:1
100 d/d ve altı4 veya 6 kutupRedüktör gerekir

Asenkron motor yük altında senkron hızın biraz gerisinde kalır; hedef hızı hesaplarken etiketteki nominal devri kullanın.

Kutup sayısı momenti de belirler

Güç sabitken devir düştükçe milden alınan moment büyür. Yaklaşık hesap şöyledir: moment (Nm) ≈ güç (kW) × 9550 / devir (d/d). 11 kW gücünde 1500 d/d sınıfındaki motor yaklaşık 72 Nm, 1000 d/d sınıfındaki yaklaşık 108 Nm verir. Kayışla hız düşürüldüğünde moment de aynı oranda artar; makine tarafındaki mil, kama ve yatakların bu momente dayanması gerekir.

Hangi kombinasyon tercih edilir?

  • Aktarma oranı büyüdükçe küçük kasnak çok küçülür; kayış ömrü kısalır.
  • 6 kutuplu motor aynı güçte genellikle daha büyük gövdededir; yerleşim kontrol edilmelidir.
  • Çok düşük hızlar için redüktör gerekir; DRG redüktör satmaz, motor redüktörün giriş flanşına ve mil ölçüsüne göre seçilir.
  • Hız ayarı isteniyorsa frekans sürücüsü düşünülür; sürücü DRG yelpazesinde bulunmaz.

Redüktörlü çözümlerde çıkış devri ve moment hesaplayıcısı ön kontrol sağlar. Belirlediğiniz devre göre mağazadaki 2, 4 ve 6 kutuplu modelleri karşılaştırabilirsiniz.
