Kullanım kılavuzu çoğunlukla operatöre yöneliktir ve motor verisi içermeyebilir. Bu durumda makinenin tip plakası, elektrik şeması, yedek parça listesi, satın alma belgeleri ve üreticiyle seri numarası üzerinden yapılan yazışma en güvenilir kaynaklardır.

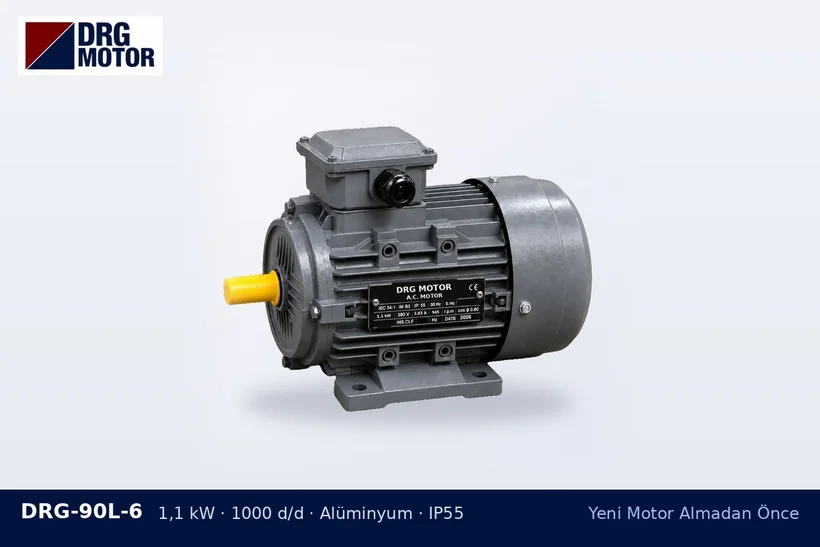

DRG-90L-6 1,1 kW 1000 d/d alüminyum gövdeli DRG trifaze motor – kılavuzda motor bilgisi yoksa

Belgelerde aranacak yerler

  1. Elektrik şeması: Pano kapağının içinde veya ayrı bir dosyada durur. Her motor genellikle “M1, M2” gibi işaretlenir ve yanında çoğu zaman güç değeri yazılır.
  2. Yedek parça kataloğu: Patlatılmış çizimlerde motor bir parça numarasıyla gösterilir; açıklama satırında çoğu zaman kW ve devir bulunur.
  3. Makine tip plakası: Toplam kurulu güç, gerilim ve frekans yazar. Tek motorlu makinelerde bu değer doğrudan motora işaret eder.
  4. Satın alma ve servis kayıtları: Eski faturalar, bakım defteri veya daha önce yapılmış bir sarım işleminin fişi motor değerlerini içerebilir.

Belge dışı kaynaklar

Makine üreticisinin teknik servisi, seri numarasıyla sorgu yapıldığında üretimde kullanılan motoru söyleyebilir. Aynı makineyi kullanan başka bir işletmedeki motor plakası da yol gösterir; yalnız o makinenin aynı model ve yıl olduğundan emin olun. Son çare olarak mevcut motorun gövde ölçüleri ve makinenin çalışma hızı birlikte değerlendirilir.

Kaynaklar çeliştiğinde

Şemada 1,5 kW yazarken motor üzerinde 2,2 kW görülüyorsa makine daha önce farklı bir motorla revize edilmiş olabilir. Böyle durumlarda o anda takılı olan motorun fiziksel ölçüleri ve makinenin sorunsuz çalıştığı dönem esas alınmalı, şema ile plaka arasındaki fark not edilmelidir.

Elde ettiğiniz bilgileri DRG teknik çizimleriyle karşılaştırarak gövde uyumunu kontrol edebilir, ardından trifaze motor seçeneklerini mağazada gözden geçirebilirsiniz.
