İkinci makine, sistemden çekilmesi gereken toplam havayı artırır; dolayısıyla soru yalnızca motorla değil, fanın bu ilave debiyi yeterli basınçla verip veremeyeceğiyle ilgilidir. Fan aynı devirde kalırsa emiş zayıflar; devir artırılırsa motor gücü hızla yükselir. Karar fan, kanal, filtre ve motor birlikte ele alınarak verilir.

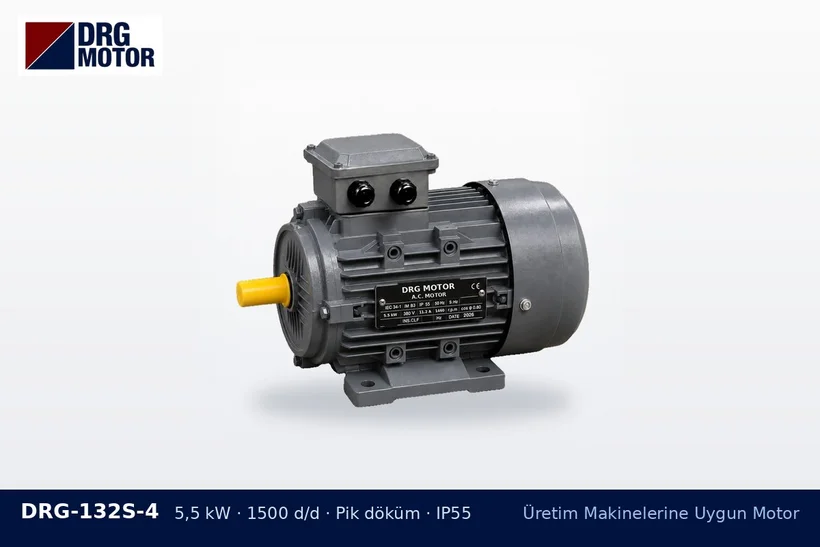

DRG-132S-4 5,5 kW 1500 d/d pik döküm gövdeli DRG trifaze motor – toz toplama sistemi motor ihtiyacı

İlave debinin hesabı

Her makinenin emiş ağzı için imalatçının önerdiği hava miktarı toplanır. Talaş ve tozun kanalda çökmemesi için kanal içindeki hava hızının belli bir değerin altına düşmemesi gerekir; yeni kol eklenince ana kanal kesiti de yetersiz kalabilir.

Devir artışının motora etkisi

Fanlarda yaklaşık bağıntılar şöyledir: debi devirle, basınç devrin karesiyle, güç devrin küpüyle değişir. Debiyi 1,2 katına çıkarmak için devir yaklaşık 1,2 kat artırılırsa çekilen güç yaklaşık 1,2³ ≈ 1,73 kat olur. Bu değerler çark tipine ve sistem eğrisine göre sapabilir; yine de küçük bir debi artışının bile motoru sınırına taşıyabileceğini gösterir. Hesap için pompa-fan motor gücü hesaplama aracı kullanılabilir.

Değerlendirme sırası

  1. Mevcut fanın etiketindeki debi-basınç değerleri ve çalışma eğrisi
  2. Her iki makine birlikte çalışırken gereken toplam debi ve en uzak koldaki kayıp
  3. Filtre yüzeyi; daha fazla hava aynı torbalardan geçince basınç kaybı artar
  4. Mevcut motorun yükte ölçülen akımı ve etiket akımına göre kalan payı
  5. İki makine her zaman birlikte mi çalışacak, yoksa damperle kollar ayrı ayrı mı açılacak?

Olası çözümler

Pay yeterliyse damper dengelemesi işi görebilir. Değilse fan devrini kasnakla artırıp motoru bir üst güce çıkarmak, daha büyük bir fan ya da ikinci makine için ayrı bir ünite düşünülür. Seçenekler toz toplama ve filtre fanı motorları sayfasında açıklanır.
