Temel hesap, saatte taşınan malzemenin kaldırma yüksekliğine çıkarılması için gereken güçtür; bunun üzerine ayak bölümünde kovaların malzemeyi kazırken karşılaştığı direnç, bant veya zincir kayıpları ve dolu kalkış payı eklenir. Motor elevatör başında yer alır ve çoğunlukla redüktör ya da kayış üzerinden baş tamburunu sürer.

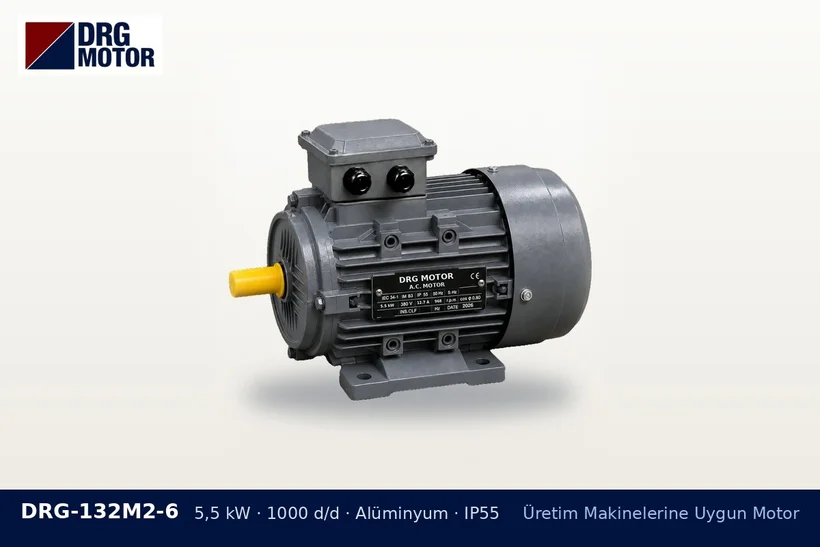

DRG-132M2-6 5,5 kW 1000 d/d alüminyum gövdeli DRG trifaze motor – kovalı elevatör motor seçimi

Hesaba giren veriler

  • Saatlik kapasite (t/h) ve malzemenin yığın yoğunluğu
  • Ayak ile baş arasındaki yükseklik
  • Kova hacmi, aralığı, doluluk oranı ve bant hızı
  • Besleme şekli: kovaların malzemeyi alttan kazıması mı, doğrudan kovaya döküm mü
  • Bant mı zincir mi kullanıldığı

Kaldırma gücü kabaca kapasite × yükseklik ilişkisinden bulunur; kazıma ve sürtünme kayıpları buna eklenir. Kesin ek katsayılar elevatör imalatçısının verisinden alınmalıdır.

Dolu kalkış ve geri kaçırma

Elektrik kesildiğinde yüklü taraftaki kovalar elevatörü geri döndürmeye çalışır; malzeme ayağa boşalır ve bir sonraki kalkışta ayak dolu olur. Bu yüzden elevatörlerde geri kaçırmaz düzenek kullanılır ve kalkış momenti motor seçiminde özel önem taşır. Düzenek redüktöre veya baş miline monte edilir; motorun kendi özelliği değildir.

Devir ve tahrik

Baş tamburu düşük devirde döner; bu yüzden 1500 d/d motor bir redüktör veya kasnak düzeniyle kullanılır. Bant hızı merkezkaç boşaltma için önemli olduğundan çıkış devri doğru hesaplanmalıdır; bunun için redüktör çıkış devri ve moment hesaplama aracından yararlanılabilir. DRG redüktör satmaz; motor seçilen redüktörün giriş koşuluna göre belirlenir.

Ortam ve uygulama sayfaları

Tahıl ve un elevatörlerinde ince toz, motor dış yüzeyinde birikir ve soğutmayı azaltır; patlayıcı toz bölgesi olarak sınıflandırılmış alanlarda sertifikalı ürün gerekir ve bu tür motor DRG yelpazesinde yoktur. Uygulama örnekleri un fabrikası elevatör motorları ve tarımsal elevatör motorları sayfalarında yer alır.
