Le moteur électrique de 22 kW, avec une puissance d'environ 30 HP, est l'une des classes de puissance moyenne les plus sollicitées dans l'industrie ; des pompes aux convoyeurs, des compresseurs aux concasseurs, il se distingue comme une source d'entraînement fiable sur de très nombreuses lignes. Cette classe de puissance n'est ni aussi limitée que les moteurs de petit atelier, ni aussi exigeante en infrastructure dédiée que les grandes unités industrielles ; c'est précisément cette position équilibrée qui la rend polyvalente. Dans cet article, nous examinons en détail les caractéristiques techniques d'un moteur de 22 kW, ses options de pôles et de vitesse, sa dimension rendement et énergie, ainsi que la façon de le choisir pour la bonne application.

La place de la puissance de 22 kW dans l'industrie

22 kW se situe au cœur de la bande de puissance moyenne. Un moteur de cette puissance fonctionne sur un réseau 400 V / 50 Hz et est généralement mis en service par un démarrage étoile-triangle (Y/Δ), car le courant qu'il appellerait en démarrage direct peut solliciter excessivement le réseau. Il offre un équilibre idéal pour les lignes travaillant sous charge continue : assez puissant pour entraîner à lui seul une grande pompe ou une ligne de convoyage, mais suffisamment dimensionné pour maintenir le coût d'exploitation maîtrisable.

  • Pompes centrifuges et immergées
  • Convoyeurs à bande et à chaîne
  • Compresseurs à vis et à piston
  • Systèmes de concassage, de broyage et de mélange
  • Groupes de ventilateurs et de ventilateurs d'extraction

La différence entre 2, 4 et 6 pôles

Le moteur de 22 kW est fabriqué avec différents nombres de pôles, et ce choix détermine la vitesse. Sur un réseau 50 Hz, les vitesses synchrones sont les suivantes : 2 pôles 3000 tr/min, 4 pôles 1500 tr/min, 6 pôles 1000 tr/min. Dans une structure asynchrone à cage d'écureuil, la vitesse réelle se situe, en raison du glissement (slip), légèrement en dessous de ces valeurs, par exemple autour de 1450 tr/min sur un moteur à 4 pôles.

  • 2 pôles (3000 tr/min) : vitesse élevée, couple faible — ventilateur, pompe centrifuge
  • 4 pôles (1500 tr/min) : l'équilibre le plus répandu — entraînement à usage général
  • 6 pôles (1000 tr/min) : couple élevé — convoyeur, concasseur, lignes avec réducteur

À puissance égale de 22 kW, plus la vitesse baisse, plus le couple produit par le moteur augmente ; choisir le nombre de pôles en fonction du couple exigé par l'application est donc aussi déterminant que choisir la valeur de puissance.

Pour 22 kW, IE3 au minimum, IE4 de préférence

Dans une classe de puissance fonctionnant en continu comme 22 kW, le rendement compte bien plus que le prix d'achat. La norme IEC 60034-30-1 répartit les moteurs de IE1 à IE5 ; dans cette classe de puissance, la classe de rendement IE3 est attendue au minimum, tandis que l'IE4 offre un coût d'exploitation plus faible.

Un calcul simple clarifie la situation : si un moteur de 22 kW fonctionne 16 heures par jour et 300 jours par an, il est en service environ 4 800 heures par an. Un écart de rendement de seulement 1,5 % représente déjà des centaines de kWh d'économie par an. C'est pourquoi, en choisissant un moteur de 22 kW, il faut impérativement évaluer la classe de rendement à côté de la puissance de plaque ; l'écart de prix initial est largement récupéré au cours de la durée de fonctionnement.

La marge de température de l'isolation classe F sur un moteur de 22 kW

L'environnement industriel expose le moteur à la poussière, à l'humidité et à la chaleur. Les moteurs de 22 kW sont généralement fournis selon les standards suivants :

  • Protection IP55 : résistance à la poussière et aux projections d'eau
  • Isolation classe F : tenue du bobinage jusqu'à 155 °C
  • Service continu S1 : exploitation sans interruption à charge constante
  • Ambiance 40 °C / altitude 1000 m : condition nominale standard

Si la température ambiante dépasse 40 °C ou l'altitude 1000 mètres, un déclassement de puissance (derating) doit être appliqué ; sinon la température du bobinage s'élève et la durée de vie du moteur se raccourcit.

Type de carter et options de montage

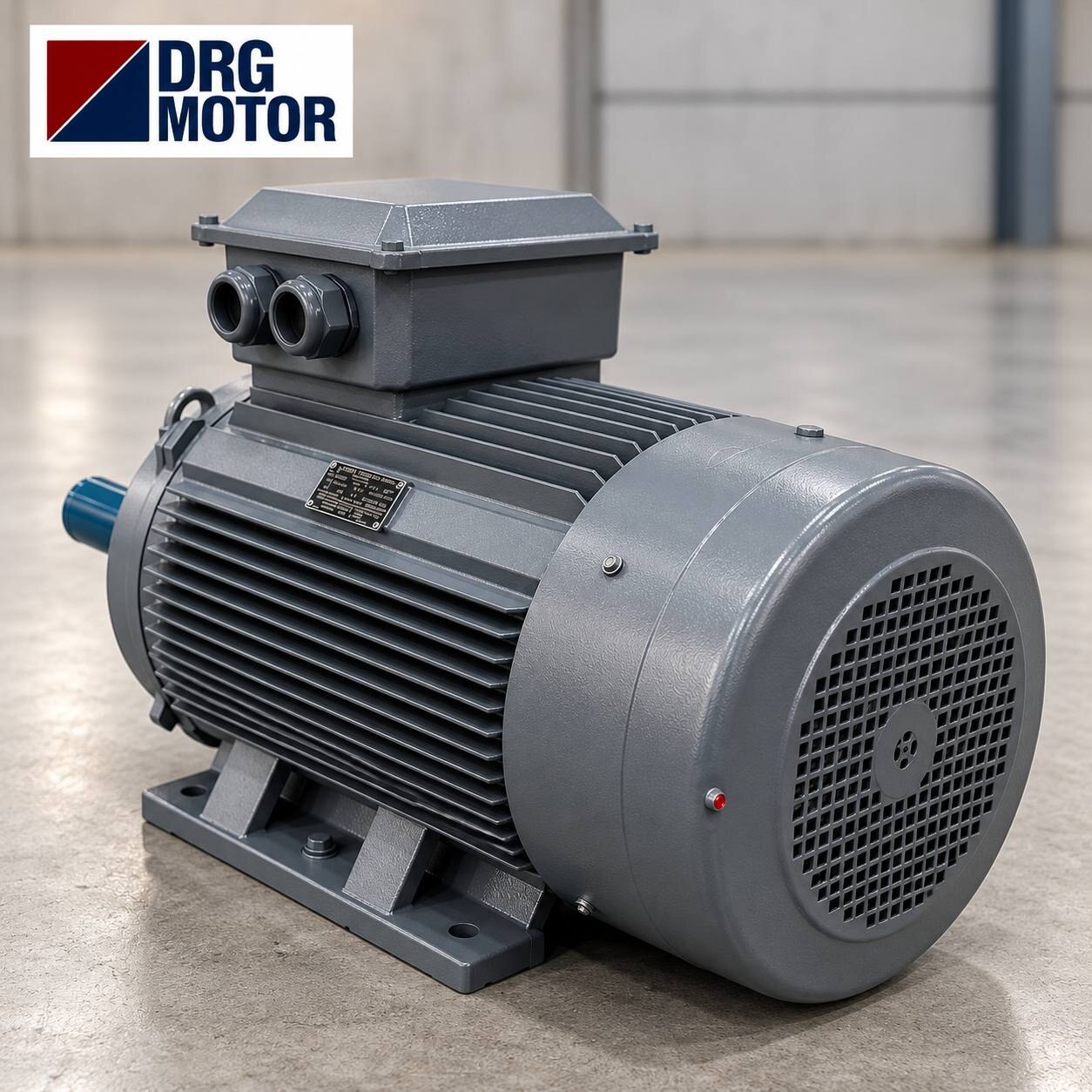

Sur les moteurs de 22 kW, le matériau du carter est généralement la fonte ; ce matériau amortit les vibrations de l'industrie lourde et assure une longue durée de vie. Le type de montage est déterminé selon l'application : le montage B3 à pattes est la solution classique fixée au sol, le montage B5 à bride se raccorde directement à une pompe ou à un réducteur, et le B35 est un montage combiné comportant à la fois pattes et bride. La bonne taille de carcasse (frame size) et le bon diamètre d'arbre sont confirmés au préalable pour assurer la compatibilité avec les éléments de fixation existants.

Quelle configuration pour quelle application ?

Le bon choix d'un moteur de 22 kW dépend du caractère de la charge de l'application. Sur les applications à courbe de charge quadratique comme les pompes centrifuges et les ventilateurs, la combinaison d'un moteur à 2 ou 4 pôles et d'un variateur de fréquence procure une grande économie d'énergie, car réduire la vitesse diminue la puissance dans un rapport cubique. Sur les applications à couple constant comme les convoyeurs et les concasseurs, on privilégie en revanche un moteur à 4 ou 6 pôles associé à un réducteur approprié. La méthode de démarrage compte également : sur les charges exigeant un couple de démarrage élevé, un démarreur progressif (soft starter) ou un variateur réduit les chocs mécaniques et les pointes de courant.

Comment utiliser efficacement un moteur de 22 kW

Tirer le rendement maximal de cette classe de puissance tient autant à une exploitation correcte qu'à un choix correct. L'entretien périodique des roulements, le contrôle de l'alignement et la surveillance de la température du bobinage permettent au moteur d'atteindre sa durée de vie nominale. Sur les lignes travaillant sous charge variable, l'usage d'un variateur de fréquence apporte à la fois une économie d'énergie et un fonctionnement plus doux. Choisi avec le bon nombre de pôles, la bonne classe de rendement et le bon montage, le 22 kW reste l'une des solutions de puissance moyenne les plus fiables de l'industrie. Pour l'état des stocks et l'accompagnement technique, vous pouvez prendre contact avec DRG Motor.

Entretien et longévité sur un moteur de 22 kW

Comme cette classe de puissance travaille généralement sur des lignes fonctionnant en continu et de manière intensive, un entretien planifié est déterminant pour que le moteur atteigne sa durée de vie nominale. Les roulements s'usent avec le temps ; le graissage périodique et la mesure des vibrations permettent une détection précoce d'une défaillance de roulement. La surveillance de la température du bobinage révèle à l'avance les surcharges ou les problèmes de refroidissement. Les défauts d'alignement engendrent une charge supplémentaire sur les accouplements et les liaisons par poulie, ce qui fatigue à la fois le moteur et la machine entraînée ; c'est pourquoi un alignement correct lors du montage et un contrôle régulier sont importants.

  • Respect des périodicités de graissage et de remplacement des roulements
  • Suivi des vibrations et de la température
  • Contrôle de l'alignement de l'accouplement ou de la poulie
  • Contrôle du serrage des raccordements de la boîte à bornes

Faire fonctionner un moteur de 22 kW avec un variateur de fréquence

Sur les applications à débit variable comme les pompes et les ventilateurs, piloter un moteur de 22 kW par un variateur de fréquence est l'une des méthodes d'économie d'énergie les plus efficaces. Sur ce type de charge, la puissance variant avec le cube de la vitesse, réduire la vitesse de 20 % peut abaisser la consommation de puissance de près de moitié. Le variateur assure en outre un démarrage progressif et réduit les chocs mécaniques et les pointes de courant, si bien que le moteur et le réseau sont moins sollicités. Sur les moteurs destinés à fonctionner avec un variateur, préciser avant la commande que l'isolation doit être adaptée à cet usage se trouve au centre de la décision.

Construire la bonne ligne d'entraînement avec un 22 kW

Il ne suffit pas que le moteur soit bien choisi à lui seul ; c'est l'ensemble de la ligne d'entraînement qui doit être cohérent. Sur les applications exigeant un couple élevé comme les convoyeurs et les concasseurs, le moteur de 22 kW est généralement utilisé avec un réducteur ; le rapport du réducteur abaisse la vitesse du moteur jusqu'à la vitesse de sortie dont l'application a besoin et augmente le couple. Sur les applications de pompage, la liaison directe par accouplement est en revanche courante. La compatibilité du type de fixation (B3, B5, B35) avec la machine entraînée est déterminante pour la facilité de montage et l'alignement. La correspondance du diamètre d'arbre et de la taille de carcasse avec le système existant est également confirmée impérativement avant la commande ; sinon, des travaux d'adaptation coûteux apparaissent.

  • Rapport de réducteur adapté aux applications à couple élevé
  • Alignement correct de la liaison par accouplement ou par poulie
  • Compatibilité du diamètre d'arbre et de la taille de carcasse avec le système existant
  • Correspondance du type de montage (B3/B5/B35) avec la machine entraînée
