Bakım aralıkları motor tipine, güce ve çalışma koşullarına bağlıdır. Genel olarak rulman yağlaması, elektrik bağlantılarının ve klemens kutusunun kontrolü, gövde temizliği ve titreşim kontrolü her 6–12 ayda bir yapılmalıdır. Tozlu, nemli veya yüksek sıcaklıktaki ortamlarda bu aralık kısaltılmalıdır.

Periyodik kontrol listesi

• Görsel kontrol: Fan kapağı, soğutma kanatçıkları ve gövde üzerindeki toz, yağ ve kir temizlenir; hava akışını engelleyen bir şey bırakılmaz.
• Rulmanlar: Ses, sıcaklık ve titreşim izlenir. Gresörlüklü motorlarda etiket veya kataloğa göre belirtilen miktar ve tipte gres eklenir; ömür boyu yağlı (kapalı) rulmanlarda ise yağlama yapılmaz, gerektiğinde rulman değiştirilir.
• Elektrik bağlantıları: Klemens vidalarının sıkılığı, kablo izolasyonu, conta ve rakorların sızdırmazlığı kontrol edilir.
• Yalıtım direnci: Uzun süre bekleyen veya nemli ortamdaki motorlarda sargı yalıtımı megohmmetre ile ölçülür.
• Akım ve gerilim: Faz akımlarının dengeli ve etiket değerlerinin içinde olduğu doğrulanır.

Fazla ya da eksik yağlama

Rulman arızaları, elektrik motoru arızalarının en sık görülen nedenlerindendir. Yetersiz yağlama aşınmaya, fazla gres ise rulmanın ısınmasına yol açar. Bu nedenle "ne kadar çok o kadar iyi" yaklaşımı yerine, belirtilen aralık ve miktara uyulmalı, farklı tip gresler karıştırılmamalıdır.

Kestirimci bakımın katkısı

Titreşim ölçümü (ISO 10816 / ISO 20816 değerlendirmesi), termal kamera ile sıcaklık takibi ve akım analizi, sorunları arıza oluşmadan fark etmeyi sağlar. Düzenli bakım motor ömrünü uzatır ve beklenmedik duruşları önler; yüksek verimli ve kaliteli motorlar da daha az bakım gerektirerek toplam işletme maliyetini düşürür.

Motorunuzun bakım planı veya yedek ihtiyacı için +90 (542) 666 11 11 (WhatsApp) ya da [email protected] üzerinden bilgi alabilirsiniz.

Elektrik motorları temel olarak besleme türüne göre AC (alternatif akım) ve DC (doğru akım) motorlar olarak ikiye ayrılır; AC motorlar da rotorun döner alanı izleme biçimine göre senkron ve asenkron olarak sınıflandırılır. Sanayide en yaygın tip, sağlam yapısı ve ekonomik işletmesiyle üç fazlı asenkron motordur.

AC motorlar

AC motorlar dayanıklı, uzun ömürlü ve düşük bakımlıdır; pompa, fan ve genel sanayi uygulamalarında yaygın kullanılır. İki ana alt grubu vardır:

• Asenkron (indüksiyon) motorlar: Rotor, statorun döner alanından biraz daha yavaş döner; bu farka kayma denir. Sincap kafesli rotoru fırça içermez, bakım ihtiyacı düşüktür. Tek fazlı ve üç fazlı versiyonları bulunur.
• Senkron motorlar: Rotor, döner alanla tam aynı hızda döner; devir yükten bağımsız olarak frekansa bağlıdır. Sabit mıknatıslı senkron motorlar ve senkron relüktans motorlar yüksek verim sunar, IE4 ve IE5 seviyelerine bu teknolojilerle ulaşılır. Genellikle frekans invertörü ile çalıştırılırlar.

DC motorlar

DC motorlar hassas hız ve tork kontrolü gereken uygulamalarda tercih edilir. Klasik fırçalı DC motorlar basit kontrol imkânı sunar ancak fırça ve kolektör aşınması nedeniyle düzenli bakım ister. Fırçasız DC (BLDC) motorlar elektronik komütasyonla bu sorunu ortadan kaldırır; fanlar, küçük pompalar ve taşınabilir cihazlarda sık kullanılır. Endüstride birçok eski DC tahrik, günümüzde invertörlü asenkron motorlarla değiştirilmektedir.

Diğer özel tipler

Konumlama için servo ve step motorlar, elek ve besleyiciler için vibrasyon motorları, yangın güvenliği için duman tahliye motorları özel ihtiyaçlara yönelik çözümlerdir. DRG Motor ürün gamı ağırlıklı olarak yüksek verimli üç fazlı asenkron motorlardan oluşur.

Uygulamanız için doğru motor tipini belirlemek üzere +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden bize ulaşabilirsiniz.

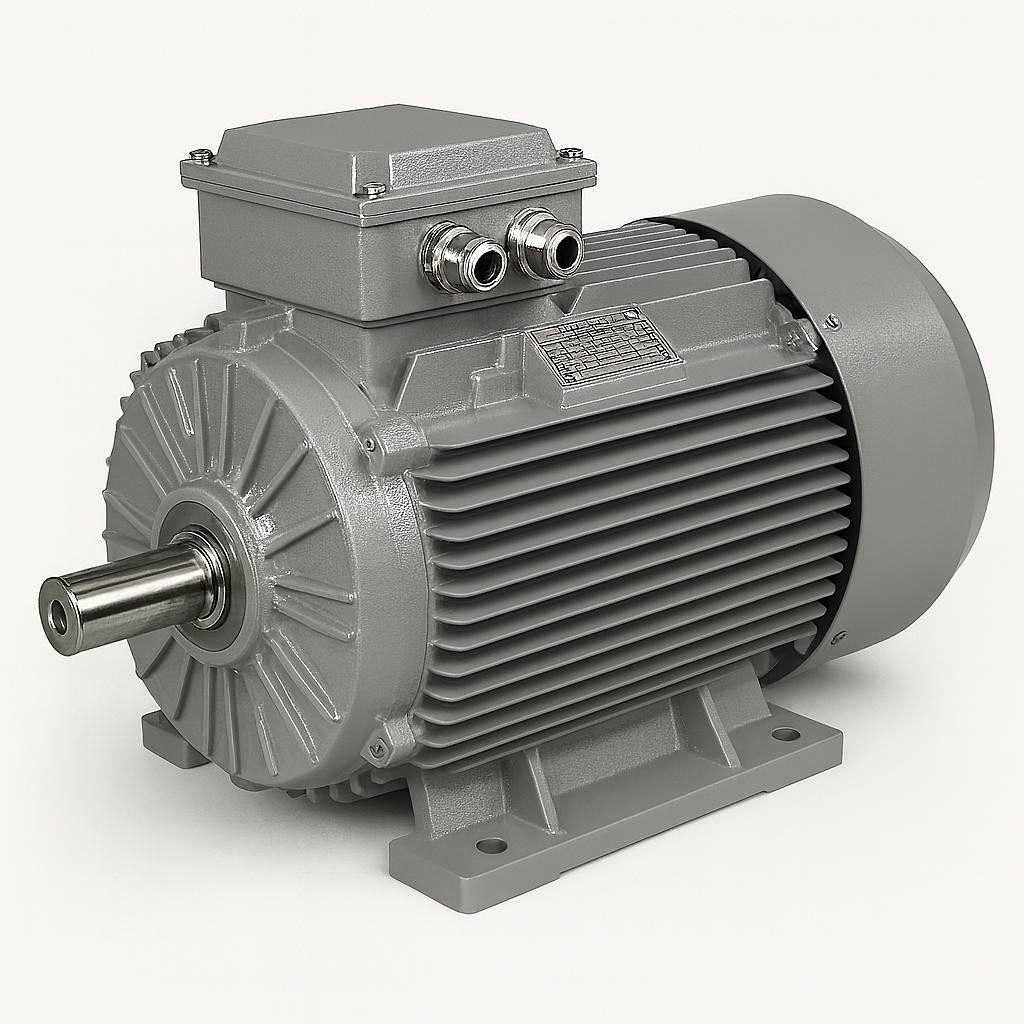

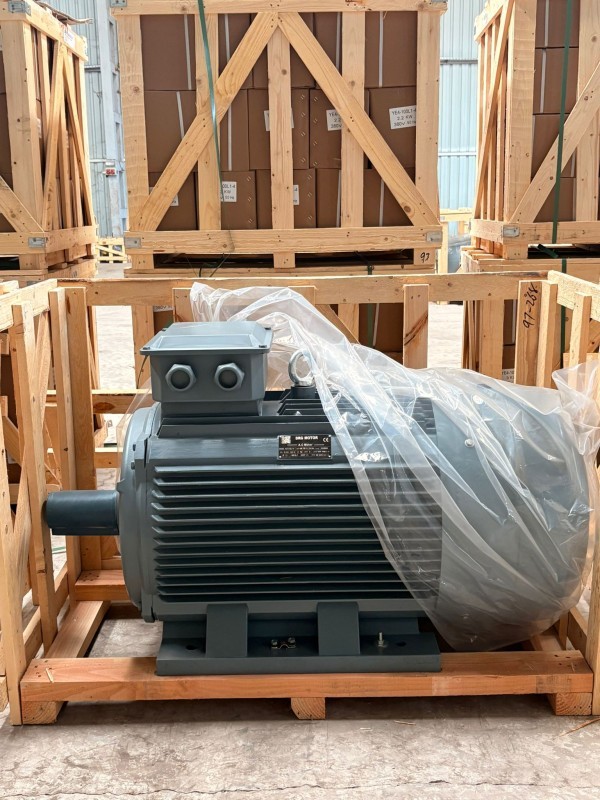

Asenkron (indüksiyon) motorların başlıca avantajları; sağlam yapı, uzun ömür, düşük bakım ihtiyacı ve yüksek verimdir. Fırça ve kolektör gibi aşınan parçalar içermedikleri için zorlu sanayi koşullarında güvenilir şekilde çalışırlar.

Basit ve dayanıklı yapı

Asenkron motorun rotoru genellikle "sincap kafesi" olarak adlandırılan, alüminyum veya bakır çubukların uçlardan kısa devre halkalarıyla birleştirildiği bir yapıdır. Rotora elektrik bağlantısı yapılmaz; akım, statorun döner manyetik alanı tarafından rotorda indüklenir. Bu sayede fırça, kolektör veya bilezik gibi bakım isteyen parçalara gerek kalmaz. Hareketli parçalar fiilen rulmanlar ve fandan ibarettir.

Başlıca avantajlar

• Düşük bakım: Periyodik bakım çoğunlukla rulman yağlaması, temizlik ve bağlantı kontrolüyle sınırlıdır.
• Doğrudan şebekeden çalışma: Üç fazlı şebekeye bağlandığında ek bir sürücüye ihtiyaç duymadan kalkış yapar.
• Kolay hız kontrolü: Frekans invertörü ile devir geniş bir aralıkta ayarlanabilir.
• Zorlu ortamlara uyum: Kapalı gövde, IP55 koruma ve IC411 dış fan soğutması ile tozlu ve nemli ortamlarda çalışabilir.
• Standartlaşma: IEC gövde boyutları ve montaj tipleri (B3, B5, B14, B35) sayesinde farklı üreticilerin motorları birbirinin yerine kullanılabilir.
• Ekonomi: Geniş güç aralığı, kolay temin ve uygun işletme maliyeti sunar.

Sınırlamaları ve çözümleri

Doğrudan yol vermede kalkış akımı nominal akımın birkaç katına çıkabilir; yıldız-üçgen yolverme, yumuşak yolverici veya invertör bu etkiyi azaltır. Düşük yükte güç faktörü ve verim düştüğü için motorun doğru boyutlandırılması önemlidir. Bu avantajlar, asenkron motorları sanayinin en yaygın tercihi yapar; DRG Motor'un ürün gamının temelini de bu motorlar oluşturur.

Uygulamanıza uygun asenkron motor için +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden teklif isteyebilirsiniz.

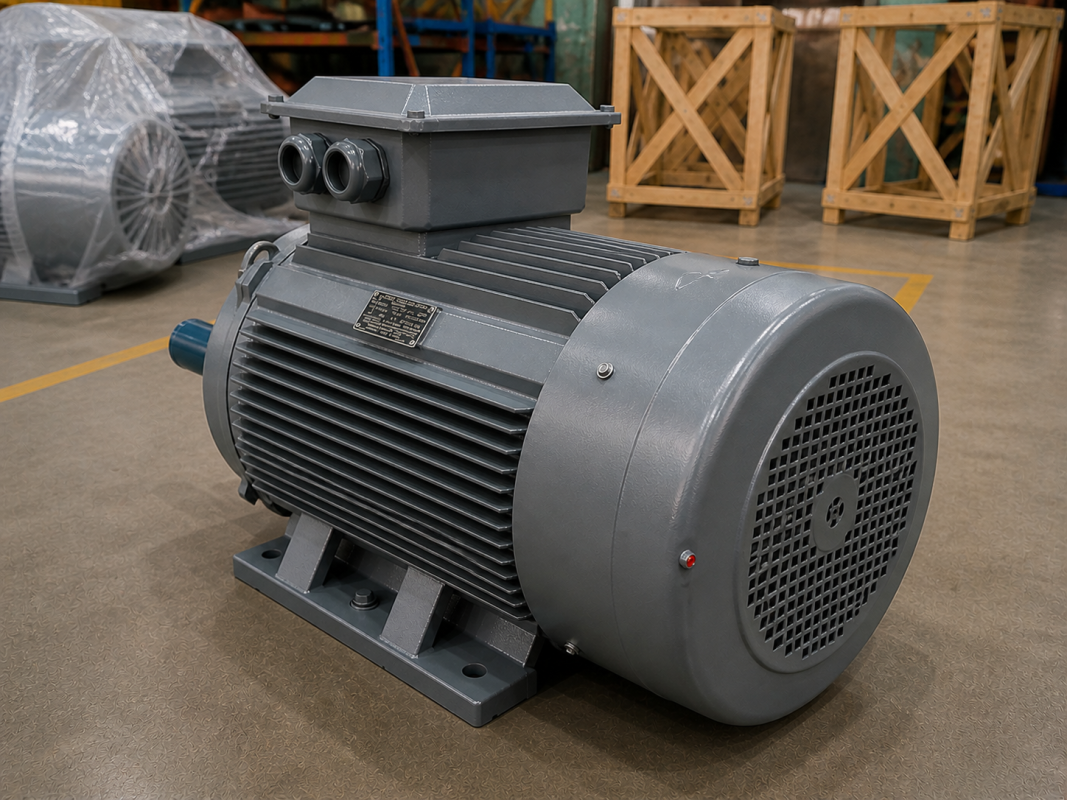

Taş kırma ve eleme tesislerinde motor seçimi; kırıcının kapasitesine, işlenen malzemenin sertliğine ve 7/24 sürekli çalışma ihtiyacına göre yapılır. Bu uygulamalarda yüksek kalkış torku, darbe ve titreşime dayanıklılık ile sağlam gövde yapısı kritik öneme sahiptir.

Seçimde dikkate alınacak teknik kriterler

• Güç (kW): Kırıcı üreticisinin önerdiği güç esas alınmalı; malzeme sertliği ve besleme miktarındaki dalgalanmalar için makul bir pay bırakılmalıdır.
• Devir: Konkasörler çoğunlukla 4 veya 6 kutuplu motorlarla kayış-kasnak üzerinden tahrik edilir; kasnak oranı kırıcının istenen mil devrine göre hesaplanır.
• Kalkış torku: Dolu kırıcıyla kalkış gerekebileceği için motorun kalkış torku ve yolverme yöntemi (yıldız-üçgen, yumuşak yolverici, invertör) birlikte değerlendirilmelidir.
• Çalışma tipi: Sürekli çalışma için S1 görev tipi esas alınır.

Ortam koşulları ve mekanik dayanım

Kırma tesisleri yoğun toz, açık hava, güneş ve yağmur koşullarında çalışır. Bu yüzden en az IP55 koruma sınıfı, F yalıtım sınıfı ve sağlam bir gövde önemlidir. Pik döküm gövde darbe ve titreşimi iyi sönümler. Kayış gerginliği rulmanlara radyal yük bindirdiğinden mil ve rulman yapısı da göz önünde bulundurulmalı, fan kapağı ve kanatçıklar toz birikimine karşı düzenli temizlenmelidir.

DRG Motor yaklaşımı

DRG Motor'un pik döküm gövdeli, IP55 korumalı ve F yalıtım sınıflı motorları, konkasör ve kırıcı uygulamalarının zorlu koşullarına dayanacak şekilde tasarlanmıştır. Elek uygulamaları için vibrasyon motorları da ürün gamında yer alır. Kırıcı tipi, kasnak çapları ve kapasite bilgisiyle birlikte gelen taleplerde doğru güç ve devir seçimini birlikte yapabiliriz.

Tesisiniz için motor teklifi almak üzere +90 (542) 666 11 11 (WhatsApp) hattına veya [email protected] adresine yazabilirsiniz.

DRG Motor'da tedarik süreci hızlı ve şeffaftır. İhtiyacınızı (güç, devir, montaj tipi, adet) bizimle paylaştığınızda, ekibimiz en uygun ürünü stok ve teslimat bilgisiyle birlikte iletir. Birçok motoru stoktan hızlı teslimat seçeneğiyle sunuyoruz; kurulum ve devreye alma aşamalarında da teknik danışmanlık desteği sağlıyoruz.

Tedarik adımları

• İhtiyacın tanımlanması: Güç (kW), devir veya kutup sayısı, gerilim ve frekans, montaj tipi (B3, B5, B14, B35), gövde malzemesi, koruma sınıfı ve adet bilgisi netleştirilir. Mevcut bir motorun yerine alınacaksa etiket fotoğrafı en hızlı yoldur.
• Teknik uygunluk: Mil çapı, flanş ölçüsü ve gövde boyutunun makineye uyumu kontrol edilir; gerekirse alternatif önerilir.
• Teklif ve onay: Ürün, stok durumu ve teslimat bilgisi iletilir; onay sonrası sevkiyat planlanır.
• Teslim alma: Teslimatta etiket bilgilerinin siparişle uyuştuğu ve taşıma hasarı olmadığı kontrol edilir.

Kurulumda dikkat edilmesi gerekenler

• Motor düz, sağlam ve titreşimsiz bir zemine bağlanmalı; ayaklar eşit oturmalıdır.
• Kaplinli bağlantılarda eksen kaçıklığı giderilmeli, kayışlı sistemlerde kasnaklar aynı hizada ve kayış gerginliği uygun olmalıdır.
• Uzun süre depoda kalan motorlarda devreye almadan önce yalıtım direnci ölçülmelidir.
• Şebeke gerilimine göre yıldız veya üçgen bağlantı, etiket ve klemens şemasına uygun yapılmalı; topraklama unutulmamalıdır.
• Termik/manyetik koruma motor etiket akımına göre ayarlanmalı, ilk çalıştırmada dönüş yönü kısa bir kalkışla kontrol edilmelidir.

Devreye alma sonrası

İlk çalışma saatlerinde akım, ses, titreşim ve gövde sıcaklığı izlenmelidir. Teknik ekibimizin danışmanlığıyla motorunuz doğru bağlantı, hizalama ve koruma ayarlarıyla sorunsuz şekilde çalışmaya başlar.

Tedarik ve kurulum için +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden teklif isteyebilirsiniz.

Elektrik motorlarının toz ve suya karşı dayanımı, IEC 60529 standardında tanımlanan IP (Ingress Protection) koruma sınıfıyla belirtilir. Standart endüstriyel motorlarımız IP55 koruma sınıfındadır; bu, tozun zararlı miktarda girmesine ve her yönden gelen su püskürtmelerine karşı koruma anlamına gelir.

IP kodu nasıl okunur?

IP kodundaki ilk rakam katı cisimlere ve toza, ikinci rakam ise suya karşı korumayı gösterir:

• İlk rakam 5: Toz korumalı; toz girişi tamamen engellenmez ama motorun çalışmasını bozacak miktarda toz giremez.
• İlk rakam 6: Toz geçirmez; içeriye toz girmez.
• İkinci rakam 4: Her yönden sıçrayan suya karşı koruma.
• İkinci rakam 5: Her yönden gelen su püskürtmesine (jet) karşı koruma.
• İkinci rakam 6: Güçlü su jetlerine karşı koruma.
• İkinci rakam 7: Belirli koşullarda geçici olarak suya daldırmaya karşı koruma.

Örneğin IP55 bir motor tozlu atölyelerde ve yağmura açık sahalarda güvenle kullanılabilir; IP56 ve IP66 ise yoğun yıkama yapılan veya güverte gibi ağır su etkisine maruz yerler için düşünülür.

Korumayı ne sağlar?

Koruma seviyesi gövde ve kapak conta yüzeyleri, mil keçeleri, klemens kutusu contası ve kablo rakorlarıyla sağlanır. Montaj sırasında rakorun kablo çapına uygun olması, klemens kapağının düzgün kapatılması ve yoğuşma tahliye deliklerinin motorun montaj konumuna göre en alt noktada kalması önemlidir. Eskiyen keçe ve contaların bakımda yenilenmesi, motorun ilk günkü IP seviyesini korur.

Daha zorlu ortamlar

Daha zorlu ortamlar için daha yüksek IP sınıflarında çözümler sunulabilir. Açık alanda doğrudan güneş ve yağmura maruz motorlarda ek koruyucu çatı, yoğuşma riski olan yerlerde ise ısıtıcı rezistans değerlendirilebilir. IP55 koruma, motorlarımızın tozlu, nemli ve açık alan koşullarında uzun süre güvenle çalışmasını sağlar.

Ortamınıza uygun koruma sınıfı için +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden bize danışabilirsiniz.

Elektrik motoru seçerken dikkat edilmesi gereken başlıca kriterler; kullanım alanı, gerekli güç (kW), devir, enerji verimliliği sınıfı (IE3/IE4/IE5), montaj tipi, koruma sınıfı (IP) ve çalışma ortamının koşullarıdır. Doğru seçilmiş bir motor enerji tasarrufu, uzun ömür ve kesintisiz çalışma sağlar.

Elektriksel ve performans kriterleri

• Güç ve tork: Makinenin sürekli yükü ve kalkış torku ihtiyacı birlikte değerlendirilmelidir.
• Devir: 2, 4, 6 veya 8 kutup seçimi; gerekirse redüktör ya da invertör ile uyum.
• Besleme: Tek veya üç faz, gerilim (ör. 230/400 V, 400/690 V) ve frekans (50/60 Hz).
• Verimlilik: Uzun çalışma süreli uygulamalarda IE3 ve üzeri sınıflar işletme maliyetini düşürür.
• Çalışma tipi: Sürekli çalışma için S1; sık kalkış-duruş varsa uygun görev tipi seçilmelidir.

Mekanik ve çevresel kriterler

• Montaj tipi: B3 ayaklı, B5 büyük flanşlı, B14 küçük flanşlı, B35 ayaklı ve flanşlı montaj.
• Gövde boyutu ve mil ölçüsü: IEC gövde numarası, mil çapı ve kama ölçüsü makineyle uyumlu olmalıdır.
• Gövde malzemesi: Ağır ve titreşimli işlerde pik döküm, hafiflik istenen yerlerde alüminyum gövde.
• Koruma ve yalıtım: Tozlu ve nemli ortamlar için IP55 veya üzeri, F yalıtım sınıfı.
• Ortam: Yüksek ortam sıcaklığı ve rakım motorun soğutmasını zayıflatır; bu koşullarda güç düşümü (derating) hesaba katılmalıdır.

Sık yapılan hatalar

Gereğinden çok büyük motor seçmek, yalnızca satın alma fiyatına bakmak, montaj ölçülerini kontrol etmemek ve invertörle kullanım bilgisini paylaşmamak en sık karşılaşılan hatalardır. DRG Motor teknik ekibi, uygulamanıza en uygun motoru belirleyerek hem performans hem maliyet açısından doğru tercihi yapmanıza yardımcı olur.

Motor seçiminde destek için +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden bize ulaşın.

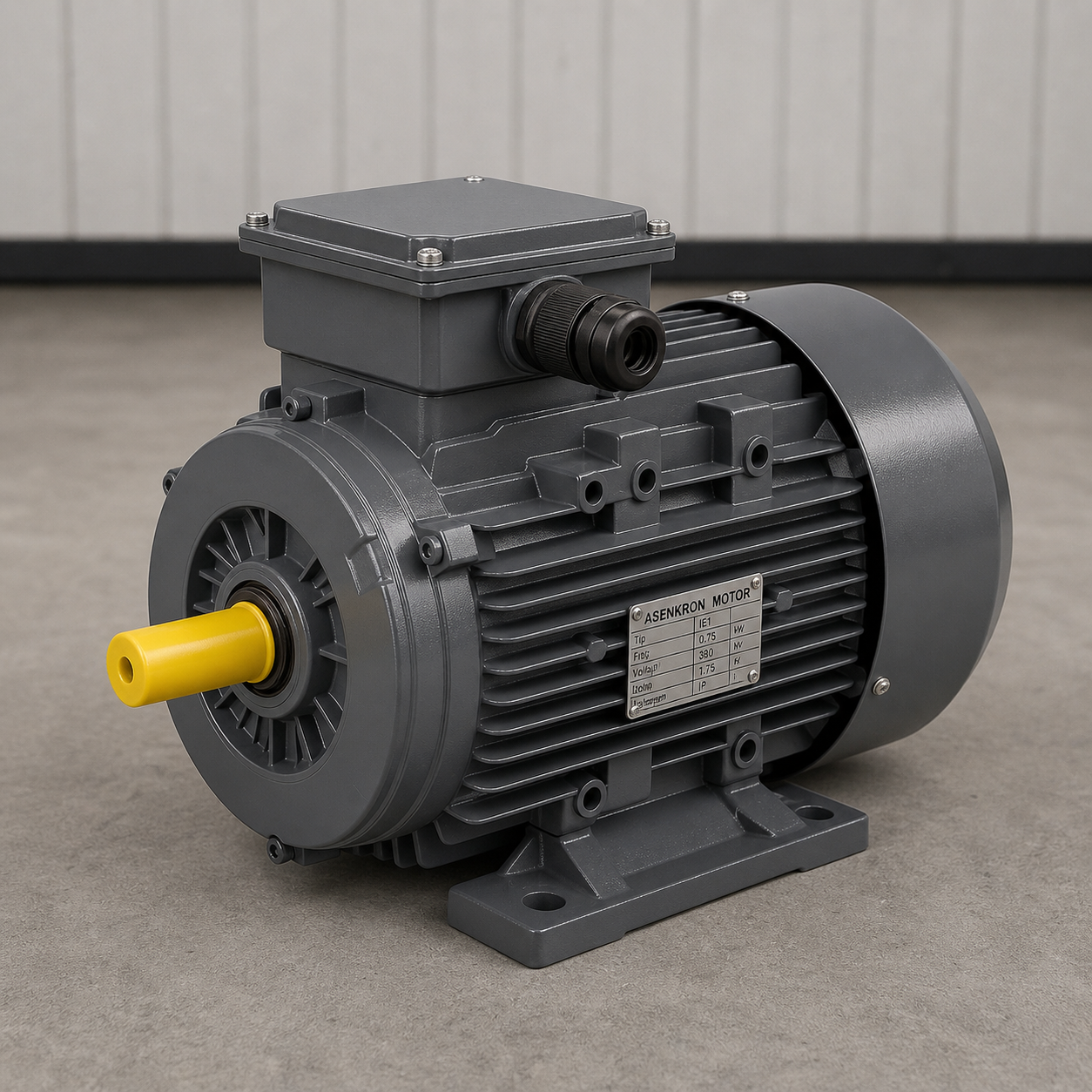

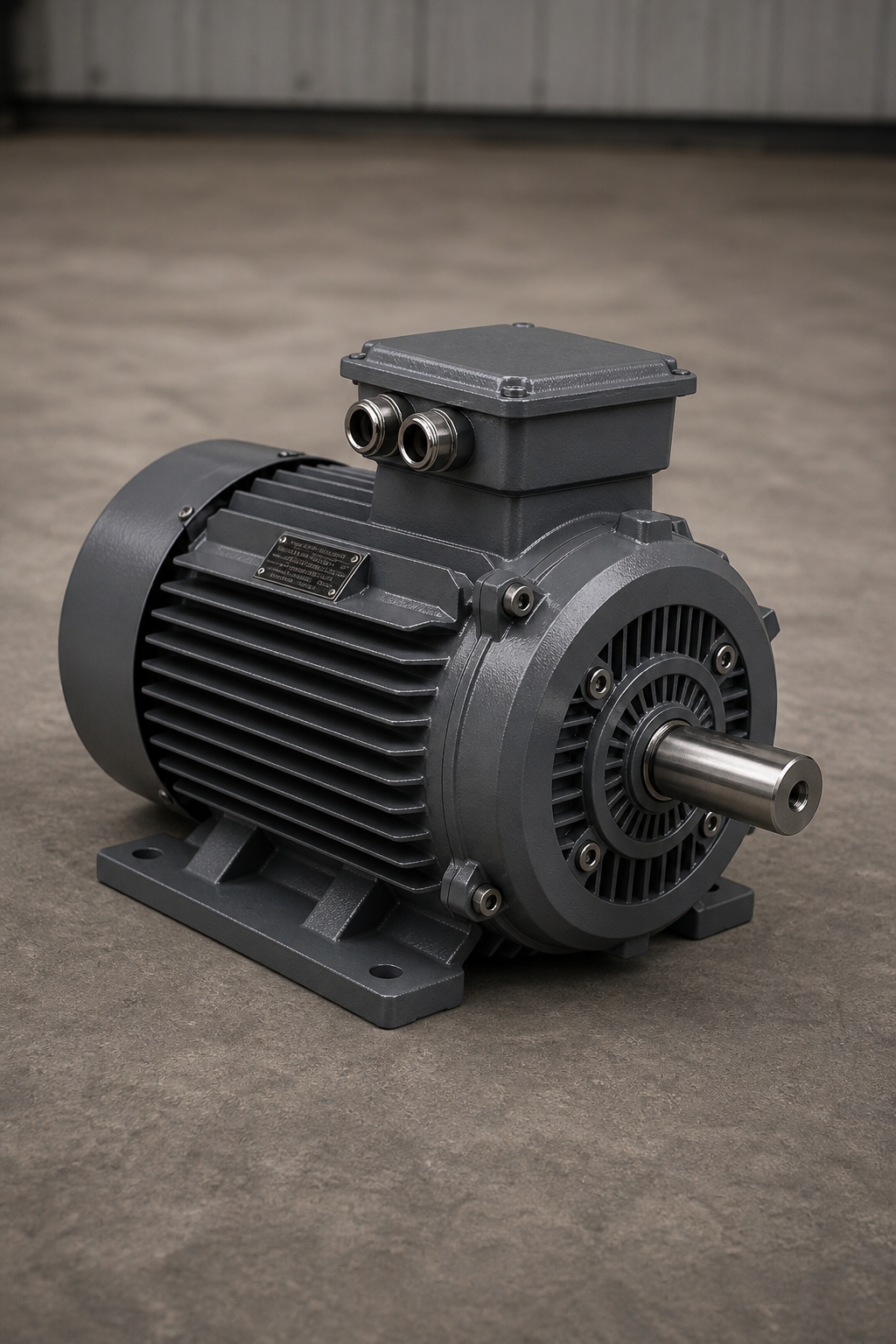

1 fazlı motorlar 220–230 V tek fazlı şebekeden beslenir ve genellikle 2,2 kW'a kadar düşük güçlü uygulamalarda (küçük pompalar, kompresörler, ev tipi ekipmanlar) tercih edilir. 3 fazlı motorlar ise 380–400 V üç fazlı şebekeden beslenir; sürekli ve dengeli tork üreterek yüksek güç gerektiren sanayi uygulamaları için idealdir.

Çalışma prensibindeki fark

Üç fazlı sargıya uygulanan, aralarında 120° faz farkı bulunan üç gerilim, statorda kendiliğinden dönen bir manyetik alan oluşturur. Bu yüzden 3 fazlı asenkron motor ek bir düzeneğe ihtiyaç duymadan kalkış yapar. Tek fazlı şebekede ise alan yalnızca titreşir, kendiliğinden dönmez; motorun kalkabilmesi için yardımcı sargı ve kondansatör (kalkış ve/veya daimi kondansatör) ya da santrifüj anahtar gibi ek elemanlar gerekir. Bu elemanlar, tek fazlı motorlarda arıza riski taşıyan ilave parçalardır.

Performans ve kullanım karşılaştırması

• Tork: 3 fazlı motorlar dalgasız ve dengeli tork üretir; tek fazlı motorlarda tork daha dalgalıdır, bu da titreşim ve ses olarak hissedilir.
• Verim ve ömür: Aynı güçte üç fazlı motorlar daha verimli, daha sessiz ve daha uzun ömürlüdür; gövde boyutları da genellikle daha küçüktür.
• Akım: Aynı güç için tek fazlı motor şebekeden daha yüksek akım çeker; kablo kesiti ve sigorta seçimi buna göre yapılmalıdır.
• Kontrol: Üç fazlı motorlar yıldız-üçgen yol verme, yumuşak yolverici ve frekans invertörü ile kolayca kontrol edilir.

Hangisini seçmeliyim?

Üç fazlı besleme olmayan konut, atölye veya kırsal alanlarda küçük güçler için tek fazlı motor pratik bir çözümdür. Sanayi tesislerinde ve sürekli çalışan makinelerde ise üç fazlı motor her açıdan daha doğru tercihtir. Bu nedenle DRG Motor'un endüstriyel ürün gamı ağırlıklı olarak 3 fazlı asenkron motorlardan oluşur; tek fazlı monofaze motorlar da ürün gamında yer alır.

Şebekenize ve yükünüze uygun motor için +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden bize ulaşabilirsiniz.

Aşırı ısınma; doğru boyutlandırılmış motor seçimi, yeterli havalandırma, düzenli bakım ve uygun çalışma koşullarıyla önlenir. Motorun aşırı yüklenmesi, düşük veya dengesiz gerilim, tıkanmış fan kapağı ve yetersiz soğutma ısınmanın başlıca nedenleridir.

Isınmanın yaygın nedenleri

• Aşırı yük: Motor etiket akımının üzerinde çalıştığında sargı kayıpları akımın karesiyle artar.
• Gerilim sorunları: Düşük gerilim akımı yükseltir; fazlar arasındaki küçük bir dengesizlik bile sargılarda orantısız ısınmaya yol açar. Faz kaybı en tehlikeli durumdur.
• Soğutma yetersizliği: Standart kapalı motorlar IC411 yöntemiyle, yani mile bağlı dış fanın gövde üzerine hava üflemesiyle soğur. Toz bağlamış kanatçıklar, tıkalı fan kapağı veya dar bir montaj alanı bu akışı keser.
• Sık kalkış-duruş: Her kalkışta motor nominalin birkaç katı akım çeker; görev tipine uygun olmayan sık devreye alma ısıyı biriktirir.
• Düşük devirde invertör kullanımı: Mile bağlı fan yavaşladığında soğutma azalır; uzun süre düşük devirde çalışacak motorlarda bağımsız (cebri) fan düşünülmelidir.

Yalıtım sınıfı ve sıcaklık payı

F yalıtım sınıfı, sargı sisteminin 155 °C'ye kadar dayanabildiği anlamına gelir. Pratikte motorların B sınıfı sıcaklık artışı ile çalıştırılması, yalıtıma önemli bir güvenlik payı bırakır. Genel bir kural olarak sargı sıcaklığındaki her 10 °C'lik kalıcı artış, yalıtım ömrünü yaklaşık yarıya indirir.

Koruma önlemleri

Doğru ayarlanmış motor koruma şalteri veya termik röle, sargılara yerleştirilen PTC termistörler ve faz koruma rölesi motoru güvenceye alır. DRG Motor'un F yalıtım sınıflı ve IP55 korumalı motorları yüksek sıcaklık dayanımı sunar; kritik uygulamalarda termal koruma ve frekans invertörü kullanımı ek koruma sağlar.

Isınma sorunu yaşayan bir motor için +90 (542) 666 11 11 (WhatsApp) veya [email protected] üzerinden teknik destek isteyebilirsiniz.

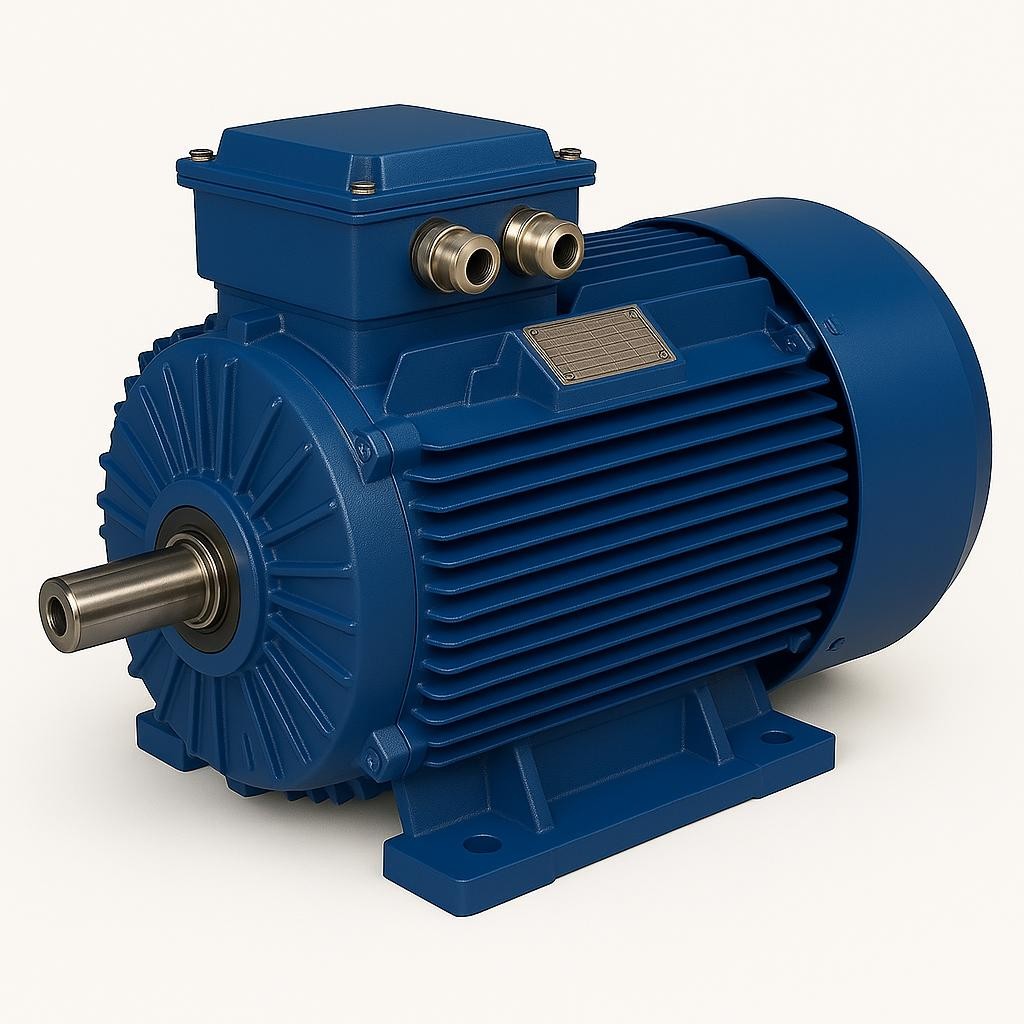

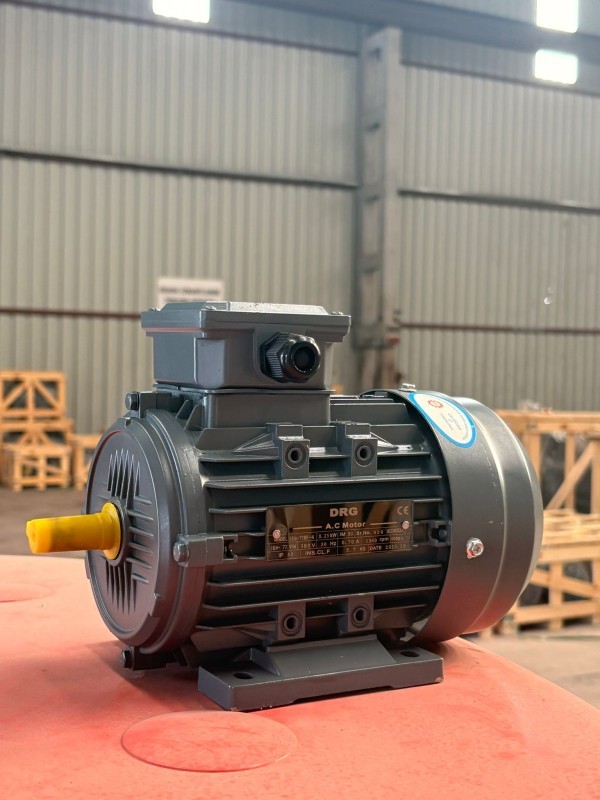

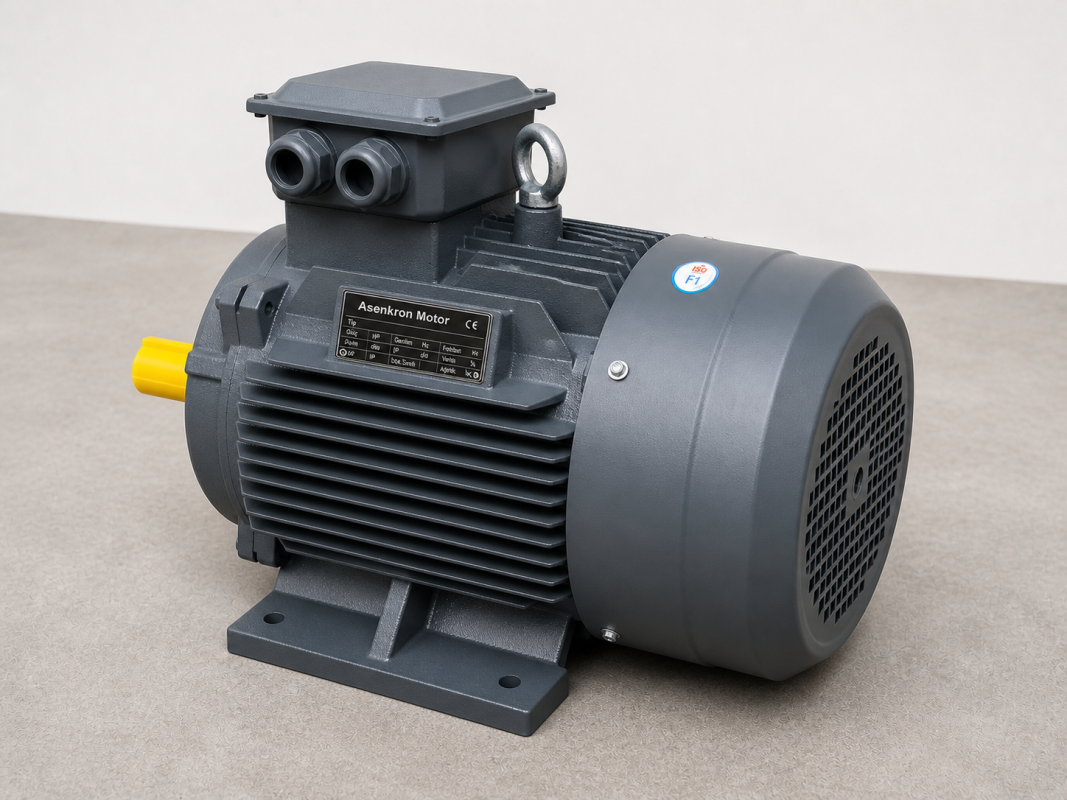

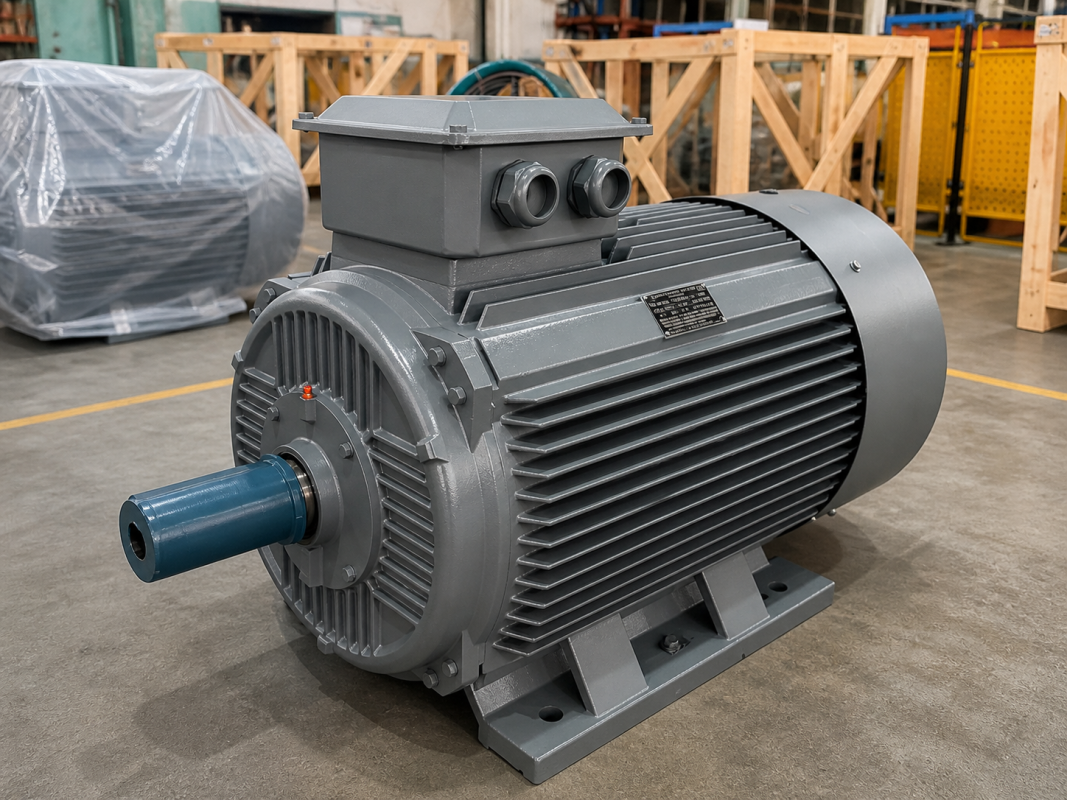

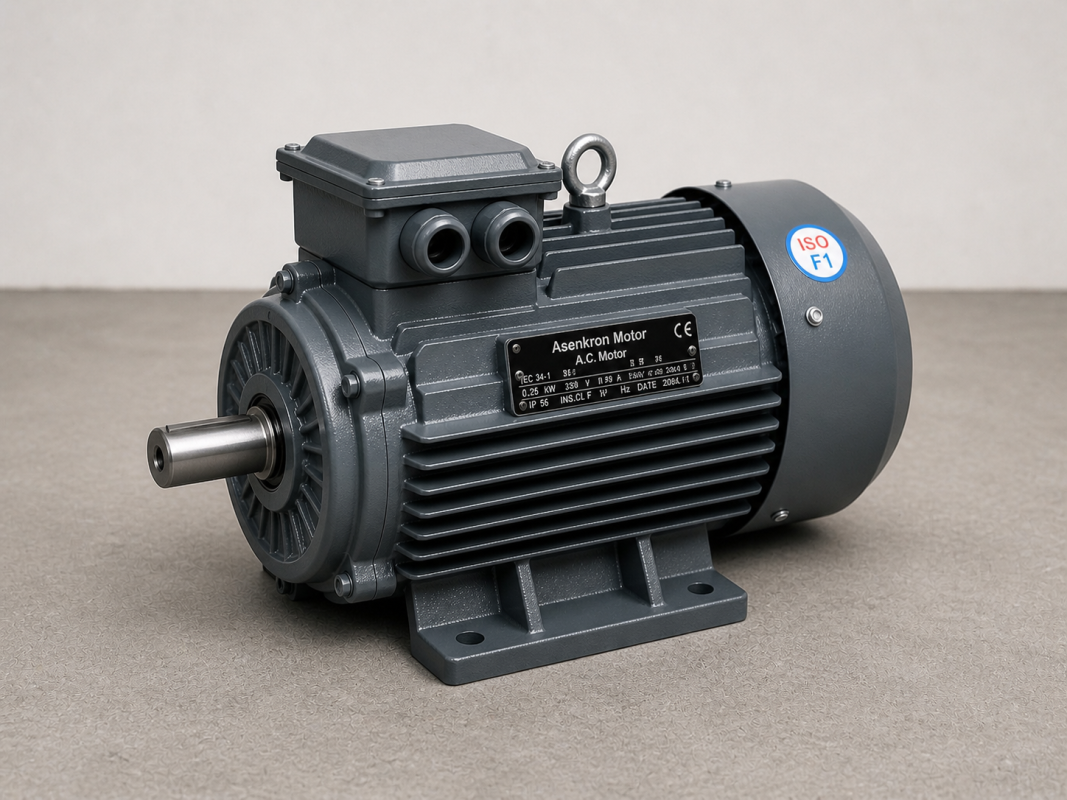

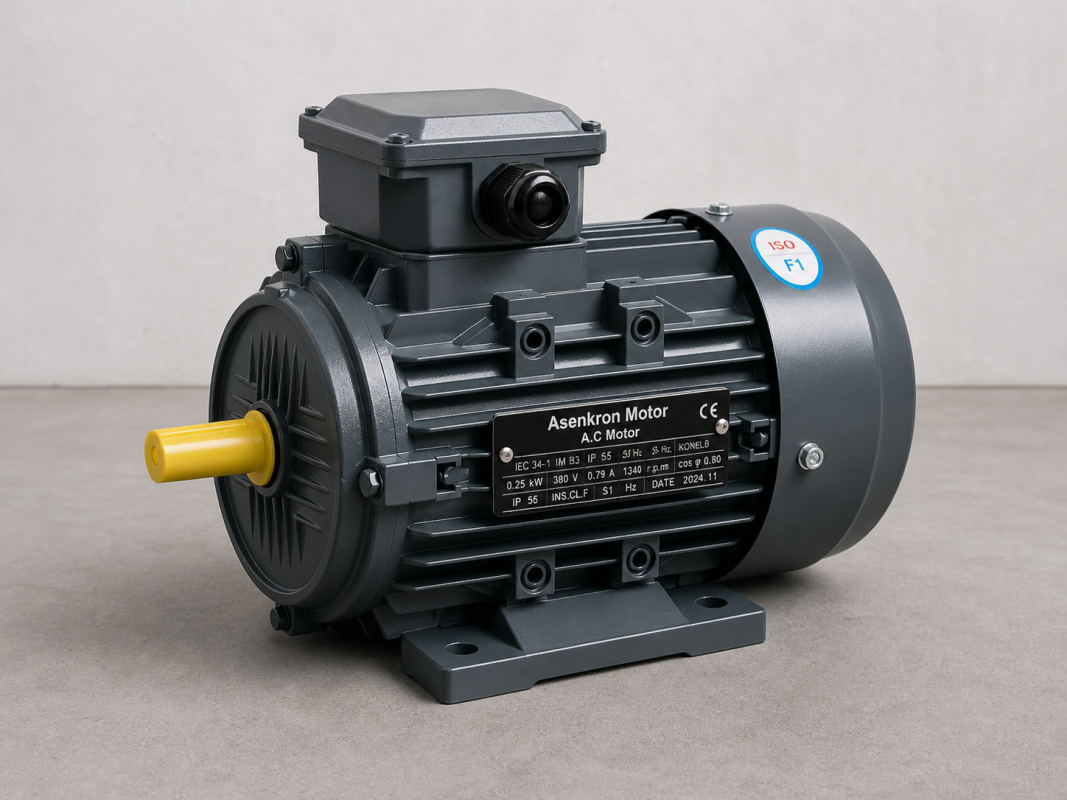

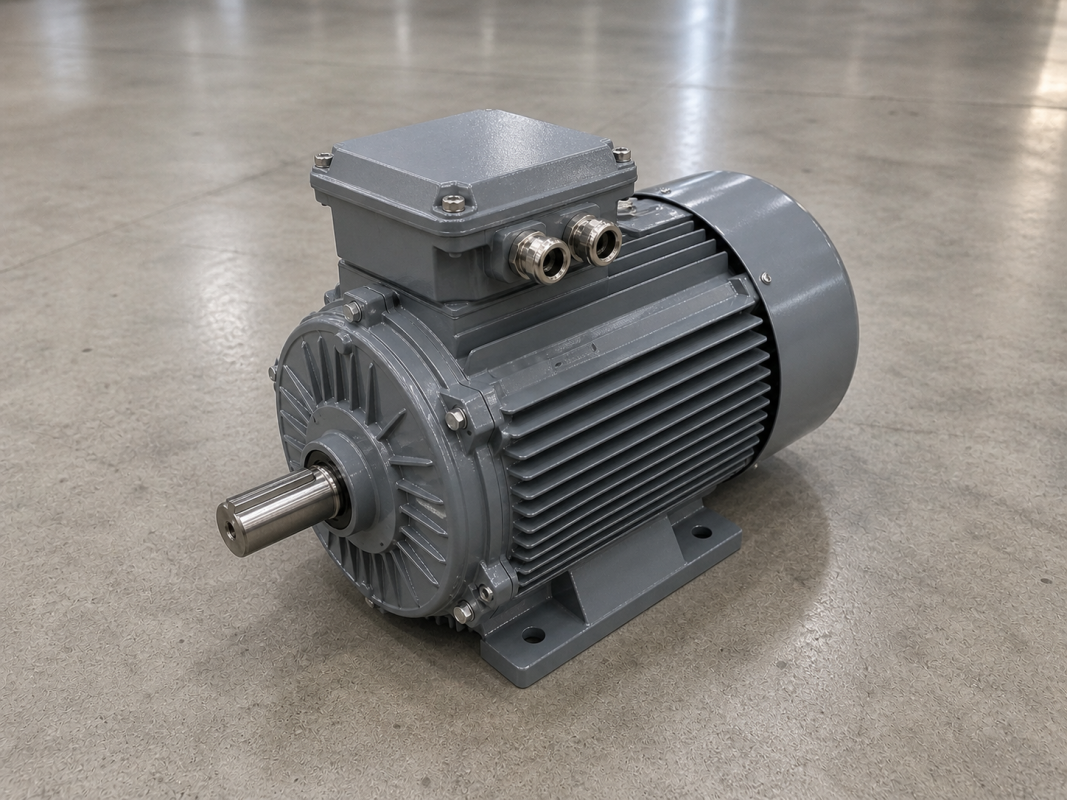

Evet. DRG Motor ürünleri IE3, IE4 ve IE5 yüksek verimlilik sınıflarında sunularak belirgin enerji tasarrufu sağlar. Yüksek verimli bir motor, aynı işi daha az elektrikle yaparak elektrik faturasını düşürür. Elektrik motorları sanayide tüketilen elektriğin büyük bölümünü kullandığı için motor verimi, işletmenin enerji maliyetinde doğrudan belirleyicidir.

Tasarruf nereden gelir?

Motorun şebekeden çektiği enerjinin bir kısmı mile mekanik güç olarak aktarılır, kalan kısmı ise ısıya dönüşür. Bu kayıplar başlıca dört gruptadır:

• Stator ve rotor sargılarındaki bakır kayıpları
• Manyetik çekirdekteki demir (histerezis ve girdap akımı) kayıpları
• Rulman sürtünmesi ve fan kaynaklı mekanik kayıplar
• Ek (kaçak) yük kayıpları

Yüksek verimli motorlarda kaliteli bakır, düşük kayıplı silisli sac ve optimize edilmiş tasarım bu kayıpları azaltır. Daha az kayıp aynı zamanda daha serin çalışma, dolayısıyla daha uzun yalıtım ve rulman ömrü demektir.

Tasarrufu nasıl hesaplarsınız?

Yaklaşık yıllık fark şu şekilde hesaplanabilir: Mil gücü × yıllık çalışma saati × (1/eski verim − 1/yeni verim) × elektrik birim fiyatı. Özellikle 7/24 çalışan sanayi motorlarında verimlilikteki birkaç puanlık artış bile yıllık önemli bir tasarrufa dönüşür. Motorun ömrü boyunca harcanan elektriğin maliyeti, çoğu zaman satın alma bedelinin çok üzerindedir; bu nedenle seçimi yalnızca ilk fiyata göre yapmak yanıltıcı olabilir.

Tasarrufu artırmanın yolları

Değişken debili pompa ve fanlarda yüksek verimli motoru frekans invertörüyle birlikte kullanmak, motorun doğru boyutlandırılması ve düzenli bakım, kazancı daha da büyütür. Yüksek verimli motorlar başlangıç maliyetini kısa sürede amorti eder ve uzun vadede ciddi kazanç sağlar.
