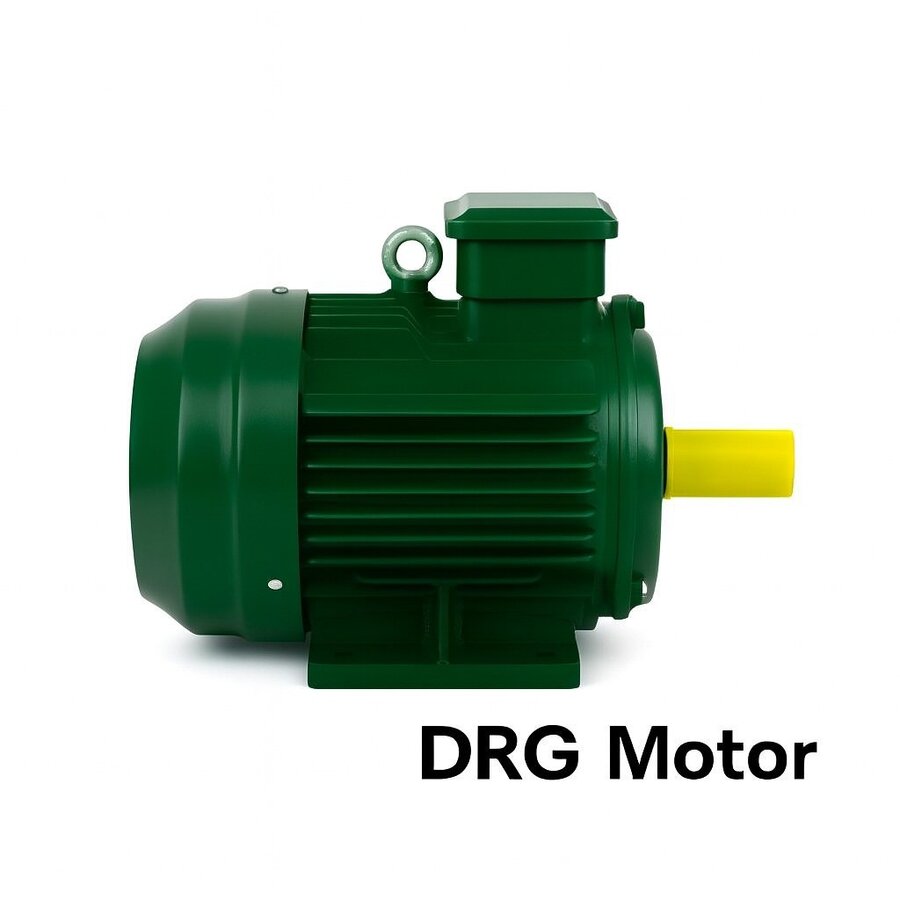

22 kW Elektrik Motorları – Sanayide Güvenilir Güç DRG MOTOR,

22 kW elektrik motoru, yaklaşık 30 HP gücüyle sanayide en çok başvurulan orta güç sınıflarından biridir; pompalardan konveyörlere, kompresörlerden kırıcılara kadar pek çok hatta güvenilir bir tahrik kaynağı olarak öne çıkar. Bu güç sınıfı, ne küçük atölye motorları kadar sınırlı ne de büyük endüstriyel ünitelere özel bir altyapı gerektirir; tam da bu dengeli konumu onu çok yönlü kılar. Bu yazıda 22 kW'lık bir motorun teknik özelliklerini, kutup-devir seçeneklerini, verim ve enerji boyutunu ve doğru uygulamada nasıl seçileceğini ayrıntılı ele alıyoruz.

22 kW Gücünün Sanayideki Yeri

22 kW, orta güç bandının kalbinde yer alır. Bu güçteki bir motor, 400V/50Hz şebekede çalışır ve genellikle yıldız-üçgen (Y/Δ) yolverme ile devreye alınır; çünkü doğrudan yolvermede çekeceği akım şebekeyi zorlayabilir. Sürekli yük altında çalışan hatlar için ideal bir denge sunar: tek başına büyük bir pompayı veya konveyör hattını döndürecek kadar güçlü, ancak işletme maliyetini yönetilebilir tutacak kadar ölçeklidir.

Santrifüj ve dalgıç pompalar
Bant ve zincirli konveyörler
Vidalı ve pistonlu kompresörler
Kırıcı, değirmen ve karıştırıcı sistemleri
Fan ve aspiratör grupları

Kutup Sayısı ve Devir Seçenekleri

22 kW motor farklı kutup sayılarında üretilir ve bu seçim devri belirler. 50 Hz şebekede senkron devirler şöyledir: 2 kutuplu 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d. Sincap kafesli asenkron yapıda kayma (slip) nedeniyle gerçek devir bu değerlerin biraz altında, örneğin 4 kutuplu bir motorda yaklaşık 1450 d/d civarındadır.

2 kutup (3000 d/d): yüksek devir, düşük tork — fan, santrifüj pompa
4 kutup (1500 d/d): en yaygın denge — genel amaçlı tahrik
6 kutup (1000 d/d): yüksek tork — konveyör, kırıcı, redüktörlü hatlar

Aynı 22 kW gücünde devir düştükçe motorun ürettiği tork artar; bu nedenle uygulamanın talep ettiği torka göre kutup seçimi yapmak, güç değerini seçmek kadar belirleyicidir.

Verim Sınıfı ve Enerji Boyutu

22 kW gibi sürekli çalışan bir güç sınıfında verim, satın alma fiyatından çok daha fazla önem taşır. IEC 60034-30-1 standardı motorları IE1'den IE5'e ayırır; bu güç sınıfında asgari IE3 verim sınıfı beklenir, IE4 ise daha düşük işletme maliyeti sunar.

Basit bir hesap durumu netleştirir: 22 kW motor günde 16 saat, yılda 300 gün çalışırsa yılda yaklaşık 4.800 saat devrededir. Yalnızca %1,5'luk bir verim farkı bile yılda yüzlerce kWh tasarruf demektir. Bu yüzden 22 kW motor seçerken etiket gücünün yanında verim sınıfını mutlaka değerlendirmek gerekir; aradaki başlangıç fiyat farkı, çalışma süresi içinde fazlasıyla geri kazanılır.

Yalıtım, Koruma ve Çalışma Rejimi

Sanayi ortamı motoru tozdan, nemden ve sıcaklıktan etkiler. 22 kW motorlar genellikle aşağıdaki standartlarla tedarik edilir:

IP55 koruma: toz ve su püskürtmesine karşı dayanım
F sınıfı yalıtım: 155 °C'ye kadar sargı dayanımı
S1 sürekli çalışma: sabit yükte kesintisiz işletme
40 °C ortam / 1000 m rakım: standart anma koşulu

Ortam sıcaklığı 40 °C'yi veya rakım 1000 metreyi aşıyorsa güç düşürme (derating) uygulanmalı; aksi halde sargı sıcaklığı yükselir ve motor ömrü kısalır.

Gövde Tipi ve Montaj Seçenekleri

22 kW motorlarda gövde malzemesi genellikle pik dökümdür; bu malzeme ağır sanayi titreşimini sönümler ve uzun ömür sağlar. Montaj tipi uygulamaya göre belirlenir: B3 ayaklı montaj zemine sabitlenen klasik çözümdür, B5 flanşlı montaj pompa ve redüktöre doğrudan bağlanır, B35 ise hem ayak hem flanş içeren kombine montajdır. Doğru gövde boyu (frame size) ve mil çapı, mevcut bağlantı elemanlarıyla uyum için önceden teyit edilmelidir.

Hangi Uygulamada Hangi Konfigürasyon?

22 kW motorun doğru seçimi, uygulamanın yük karakterine bağlıdır. Santrifüj pompa ve fan gibi kuadratik yük eğrisine sahip uygulamalarda 2 veya 4 kutuplu motor ve frekans invertörü kombinasyonu büyük enerji tasarrufu sağlar; çünkü devri düşürmek gücü küpsel oranda azaltır. Konveyör ve kırıcı gibi sabit tork uygulamalarında ise 4 veya 6 kutuplu motor ve uygun redüktör tercih edilir. Yolverme yöntemi de önemlidir: ağır başlangıç torku gereken yüklerde yumuşak yolverici (soft starter) veya invertör, mekanik şokları ve akım piklerini azaltır.

22 kW Motoru Verimli Kullanmanın Yolu

Bu güç sınıfından maksimum verim almak, doğru seçim kadar doğru işletmeyle de ilgilidir. Periyodik rulman bakımı, hizalama kontrolü ve sargı sıcaklığının izlenmesi, motorun anma ömrüne ulaşmasını sağlar. Değişken yük altında çalışan hatlarda frekans invertörü kullanmak hem enerji tasarrufu hem de yumuşak çalışma getirir. 22 kW, doğru kutup, doğru verim sınıfı ve doğru montajla seçildiğinde sanayinin en güvenilir orta güç çözümlerinden biri olmaya devam eder. Stok durumu ve teknik yönlendirme için DRG Motor ile iletişime geçebilirsiniz.

22 kW Motorda Bakım ve Uzun Ömür

Bu güç sınıfı genellikle sürekli ve yoğun çalışan hatlarda görev yaptığından, planlı bakım motorun anma ömrüne ulaşması için belirleyicidir. Rulmanlar zamanla aşınır; periyodik gresleme ve titreşim ölçümü, rulman arızasının erken tespitini sağlar. Sargı sıcaklığının izlenmesi, aşırı yüklenme veya soğutma sorunlarını önceden gösterir. Hizalama hataları, kaplin ve kasnak bağlantılarında ekstra yük doğurarak hem motoru hem de tahrik edilen makineyi yıpratır; bu nedenle montaj sırasında doğru hizalama ve düzenli kontrol önem taşır.

Rulman gresleme ve değişim periyotlarına uyum
Titreşim ve sıcaklık izleme
Kaplin/kasnak hizalama kontrolü
Klemens bağlantılarının sıkılık kontrolü

22 kW Motoru Frekans İnvertörüyle Çalıştırmak

Pompa ve fan gibi değişken debili uygulamalarda 22 kW motoru frekans invertörüyle sürmek, en etkili enerji tasarrufu yöntemlerinden biridir. Bu tip yüklerde güç, devrin küpüyle değiştiğinden devri %20 düşürmek güç tüketimini yaklaşık yarıya indirebilir. İnvertör ayrıca yumuşak yolverme sağlayarak mekanik şokları ve akım piklerini azaltır, böylece motor ve şebeke daha az zorlanır. İnvertörle çalışacak motorlarda yalıtımın bu kullanıma uygun olması gerektiğini sipariş öncesi netleştirmek önemlidir.

22 kW ile Doğru Tahrik Hattı Kurmak

Motorun tek başına doğru seçilmesi yeterli değildir; tahrik hattının bütünüyle uyumlu olması gerekir. Konveyör ve kırıcı gibi yüksek tork isteyen uygulamalarda 22 kW motor genellikle bir redüktörle birlikte kullanılır; redüktör oranı, motor devrini uygulamanın ihtiyaç duyduğu çıkış devrine indirir ve torku artırır. Pompa uygulamalarında ise kaplin ile doğrudan bağlantı yaygındır. Bağlantı tipinin (B3, B5, B35) tahrik edilen makineyle uyumu, montaj kolaylığı ve hizalama açısından belirleyicidir. Mil çapı ve gövde boyunun mevcut sistemle eşleşmesi de sipariş öncesi mutlaka teyit edilmelidir; aksi halde kostlu adaptasyon işleri ortaya çıkar.
