2 pôles ou 4 pôles : quel moteur convient le mieux à votre application

La première décision technique qui se présente lorsque vous choisissez un moteur pour une machine vient le plus souvent avant la puissance elle-même : à quelle vitesse le moteur doit-il tourner ? La réponse à cette question est directement liée au nombre de pôles. La distinction entre moteur 2 pôles et 4 pôles, les deux options les plus courantes sur le marché, fait que deux moteurs de même puissance se comportent de façon totalement différente. Sur un réseau à 50 Hz, un moteur 2 pôles tourne à une vitesse synchrone de 3000 tr/min et un moteur 4 pôles à 1500 tr/min ; en charge, ces valeurs descendent respectivement à environ 2850-2950 et 1420-1470 tr/min. Cet écart, qui paraît simple, détermine directement le rendement, la durée de vie et le coût énergétique de votre machine. Un mauvais choix du nombre de pôles est le plus souvent compensé par un dispositif poulie-courroie ou un réducteur coûteux ; alors que si le bon choix est fait dès le départ, l'investissement initial comme les frais d'exploitation diminuent.

Chez DRG Motor, ce que nous constatons dans d'innombrables applications issues de secteurs différents est le suivant : une part importante des clients considère l'information de vitesse comme un détail secondaire lorsqu'ils commandent un moteur et ne se concentrent que sur la valeur en kW. Or les versions 2 pôles et 4 pôles d'une même puissance de 4 kW sont des mondes différents, du prix de base au scénario d'utilisation. Dans cet article, nous traitons concrètement de la classe de vitesse que réclame chaque application, des points auxquels vous devez faire attention lors du choix et de ce que la bonne décision apportera à votre entreprise sur le long terme.

La relation inverse entre la vitesse et le couple

À mesure que le nombre de pôles augmente, la vitesse synchrone du moteur diminue, mais le couple augmente à puissance égale. C'est une réalité physique fondamentale que vous ne pouvez pas modifier : à puissance constante, si la vitesse est divisée par deux, le couple double approximativement. Le moteur 2 pôles produit une vitesse élevée et un couple faible, tandis que le moteur 4 pôles fournit un couple nettement plus élevé à une vitesse plus basse. En pratique, cela signifie que le moteur 2 pôles se distingue dans les applications exigeant une vitesse élevée comme les pompes et les ventilateurs, et le moteur 4 pôles dans les applications de charges lourdes comme les convoyeurs, les mélangeurs et les entraînements fonctionnant avec un réducteur. Choisir le bon nombre de pôles vous évite d'ajouter à la machine un étage de réduction de vitesse inutile. Au démarrage, le tableau change quelque peu ; dans les deux classes, le couple de démarrage et le courant de démarrage varient selon la conception du moteur et le type de charge. C'est pourquoi le choix doit prendre en compte non seulement la vitesse nominale, mais aussi le comportement de la machine au démarrage. Sur les charges à forte inertie, en particulier dans des applications comme les grands ventilateurs et les concasseurs, le caractère de démarrage du moteur peut être au moins aussi déterminant que la vitesse de fonctionnement.

Les domaines où le moteur 2 pôles est fort

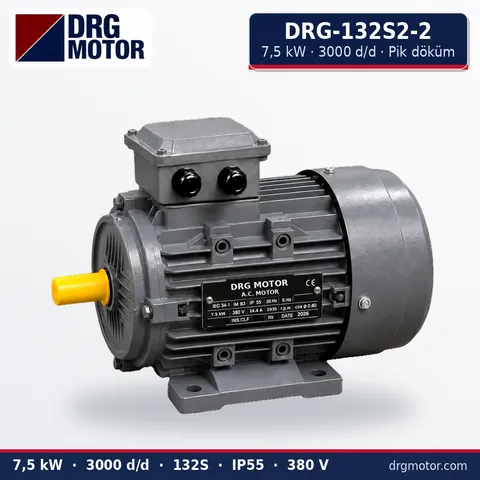

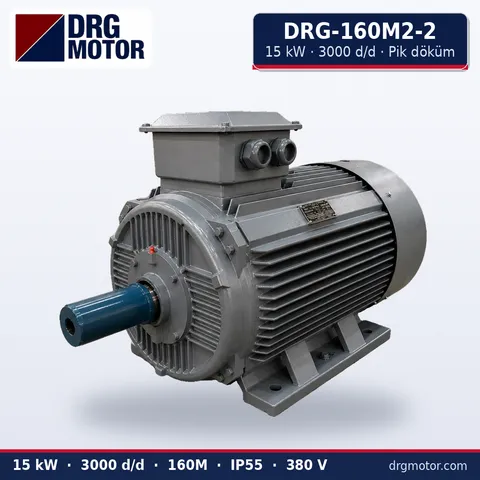

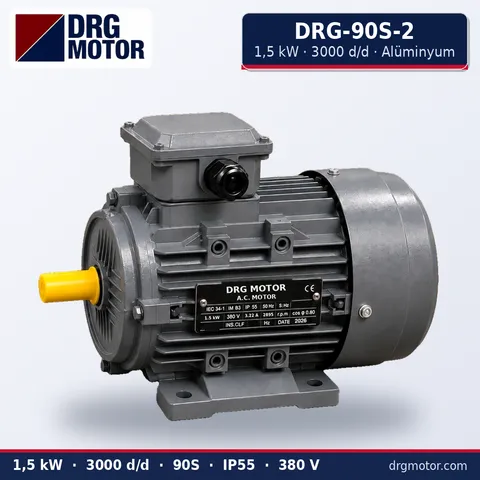

La vitesse élevée, de l'ordre de 3000 tr/min, rend le moteur 2 pôles idéal dans les applications où il faut déplacer rapidement un fluide. Les pompes centrifuges, les systèmes d'eau à haute pression, les compresseurs et certains types de ventilateurs d'extraction se distinguent dans cette classe sur le plan du rendement. Grâce à la vitesse élevée, il est possible d'atteindre le même débit avec un carter plus petit ; cela signifie un gain de place et généralement un moteur plus léger. Mais la vitesse élevée a un prix : la charge sur les roulements, la sensibilité aux vibrations et le bruit sont plus élevés que sur l'équivalent 4 pôles. C'est pourquoi, lors du choix d'un moteur 2 pôles, il faut prêter attention à la qualité des roulements, au bon équilibrage et aux tolérances de vibration.

• Pompes à eau centrifuges et à haute pression
• Compresseurs d'air et surpresseurs à grande vitesse
• Ventilateurs d'aspiration et de ventilation à fort débit
• Certains entraînements de broche de machines d'usinage et de rectification

Pourquoi le moteur 4 pôles est la colonne vertébrale de l'industrie

La classe la plus demandée sur le terrain est sans aucun doute le moteur 4 pôles à 1500 tr/min. La raison en est que cette plage de vitesse est compatible avec une très large gamme de machines et que, grâce à son profil de couple équilibré, elle réduit dans la plupart des applications le besoin d'un réducteur de vitesse supplémentaire. Des bandes transporteuses aux mélangeurs, des concasseurs aux machines d'emballage, de nombreuses lignes fonctionnent sans problème avec un moteur à 1500 tours, soit directement, soit avec un simple réducteur. Une vitesse plus basse entraîne moins de vibrations, une plus longue durée de vie des roulements et un fonctionnement généralement plus silencieux. Pour les entreprises, cela signifie moins de pannes et un plan de maintenance plus prévisible. Moteurs industriels à usage général : si la plus grande partie de cette famille est stockée en version 4 pôles, c'est précisément en raison de cette polyvalence.

Comparaison du coût énergétique et du rendement

Un point souvent négligé dans le choix de la classe de vitesse est la consommation d'énergie. Lorsqu'une application doit obligatoirement fonctionner à une certaine vitesse, choisir un moteur avec un nombre de pôles erroné puis réduire la vitesse par un rapport poulie-courroie crée à la fois une perte mécanique et un gaspillage d'énergie permanent. Choisir la bonne classe de vitesse dès le départ supprime cet étage intermédiaire et vous permet d'inscrire pleinement à votre actif l'économie offerte par la classe de rendement (IE3/IE4). Sur un moteur en service continu, la dépense annuelle d'électricité dépasse largement le prix d'achat du moteur ; par conséquent, même un écart de rendement de quelques points peut rembourser l'investissement initial en quelques années. Lors du choix, il faut regarder non seulement la plaque, mais le rendement au point de fonctionnement réel. Dans les applications à charge variable comme les pompes et les ventilateurs, déterminez aussi à quel niveau de charge le moteur passe la plus grande partie de l'année ; le rendement à mi-charge n'est pas le même qu'à pleine charge. C'est pourquoi, en décidant de la classe de vitesse, évaluer non seulement le point de pointe mais le profil de fonctionnement moyen est la clé d'un calcul correct de l'économie réelle.

Souplesse de vitesse avec le variateur de fréquence

Certaines entreprises restent bloquées sur la question « quelle vitesse ? » ; or l'image change lorsqu'un variateur de fréquence est utilisé. Un variateur de fréquence peut faire fonctionner un moteur 4 pôles au-dessous ou au-dessus de sa vitesse nominale de 1500 tours ; de la même manière, la vitesse d'un moteur 2 pôles peut être contrôlée. Le variateur de fréquence ne libère cependant pas complètement le choix de la classe de moteur : le besoin de couple, le refroidissement et les limites de conception mécanique demeurent. Le conseil pratique est de choisir le nombre de pôles le plus proche de la vitesse au centre de gravité de l'application et de faire le réglage fin avec le variateur de fréquence. Cette approche permet à la fois de maintenir le moteur dans sa zone de rendement et d'assurer la souplesse du procédé.

Le bon choix à travers des exemples sectoriels

La classe de vitesse appropriée dépend largement de la nature du procédé. Par exemple, dans les usines de transformation de céréales, les lignes de mouture et de criblage privilégient généralement les moteurs 4 pôles pour leur couple équilibré ; notre article moteur de moulin à farine où nous traitons ce sujet plus en détail constitue une bonne référence. Dans les environnements présentant un risque d'explosion, ce n'est en revanche pas seulement la vitesse mais aussi l'indice de protection qui devient critique ; notre approche à ce sujet, nous l'avons exposée dans notre contenu moteur pour l'industrie pharmaceutique que vous pouvez consulter. Chaque secteur a son propre profil de charge, ses conditions d'environnement et son besoin de continuité ; le bon nombre de pôles se détermine à l'intersection de ces trois éléments.

Les questions à nous poser avant le choix

Pour choisir le bon moteur du premier coup, il y a quelques questions fondamentales auxquelles il faut répondre. Quelle est la vitesse réelle que la machine demande à l'entraînement ? La charge est-elle constante ou pulsée ? Combien d'heures par jour le moteur fonctionnera-t-il ? L'environnement est-il poussiéreux, humide ou explosif ? Existe-t-il un réducteur ou un dispositif poulie-courroie ? Lorsque les réponses à ces questions sont claires, la décision entre 2 pôles et 4 pôles apparaît le plus souvent d'elle-même. En tant qu'équipe DRG Motor, nous menons ce processus avec vous et déterminons la classe de vitesse et de rendement la plus adaptée à votre application.

• La vitesse nominale et le caractère de couple de la machine entraînée
• La durée de fonctionnement quotidienne/annuelle et l'attente de continuité
La façon dont le moteur sera raccordé à la machine alimente aussi la décision sur le nombre de pôles : un carter à pattes relié par courroie à une pompe à grande vitesse renvoie à la classe 2 pôles, tandis qu'un moteur à bride ou à pattes-bride boulonné directement sur un réducteur renvoie généralement à la classe 4 pôles, à vitesse plus basse ; la taille de carter de la vitesse retenue doit également s'adapter à votre espace d'implantation existant
• Les conditions d'environnement et la classe de protection/rendement requise

Durée de vie, maintenance et coût total de possession

Le coût réel d'un moteur ne s'arrête pas au prix d'achat ; la charge principale se cache dans les postes d'énergie et de maintenance payés tout au long de sa vie de service. La vitesse élevée des moteurs 2 pôles provoque davantage d'usure sur les roulements et les organes d'étanchéité ; les intervalles de maintenance peuvent donc être plus rapprochés et la planification des pièces de rechange doit être plus rigoureuse. Les moteurs 4 pôles travaillent en revanche mécaniquement plus à l'aise grâce à leur vitesse plus basse, ce qui signifie dans la plupart des entreprises une période sans entretien plus longue et un risque de panne plus faible. Choisir le bon nombre de pôles influence directement non seulement la performance immédiate, mais aussi le coût total de possession sur cinq à dix ans. Chez DRG Motor, au stade de l'offre, nous transmettons clairement à nos clients non seulement le moteur, mais aussi le tableau des coûts à long terme lié au profil de fonctionnement de ce moteur ; ainsi, vous prenez votre décision non pas sur le seul prix affiché, mais en fonction de la charge d'exploitation réelle.

Stock, plage de puissance et rapidité d'approvisionnement

Un autre élément souvent négligé au moment de décider sur le terrain est la rapidité avec laquelle la combinaison de vitesse et de puissance choisie peut être obtenue. En cas de panne urgente, attendre des jours signifie une perte de production. C'est pourquoi nous gardons en stock des moteurs 2 pôles comme 4 pôles, dans une large plage de puissance et avec les types de montage courants. Cette profondeur de stock, qui s'étend des faibles puissances aux classes de puissance moyennes et supérieures, vous permet d'obtenir le bon moteur sans attendre. Lorsqu'un besoin hors standard apparaît, nous produisons une solution rapide grâce à nos canaux d'approvisionnement spéciaux. Notre objectif est que, après votre décision sur la classe de vitesse, le processus d'approvisionnement ne soit pas un obstacle mais une étape rapide et prévisible.

La bonne vitesse commence par le bon fournisseur

La question « 2 pôles ou 4 pôles » n'a pas de réponse universelle unique ; la bonne réponse se cache dans la vitesse, le couple et le profil de fonctionnement qu'exige votre application. L'essentiel est de prendre cette décision non pas par estimation, mais avec la bonne information. Chez DRG Motor, avec notre large gamme de stock, nous fournissons des moteurs 2 pôles comme 4 pôles dans différentes options de puissance et de montage, et nous vous accompagnons du choix à la livraison. Partagez avec nous la puissance, la vitesse et les conditions de fonctionnement de votre application ; nous vous proposerons rapidement le moteur le plus adapté et une offre nette. Plutôt que de vous débattre avec le coût énergétique et de maintenance d'un mauvais choix, contactez-nous aujourd'hui pour partir dès le départ avec le bon moteur.
