Prix moteur électrique 50 ch : comparaison 2, 4 et 6 pôles en 37 kW

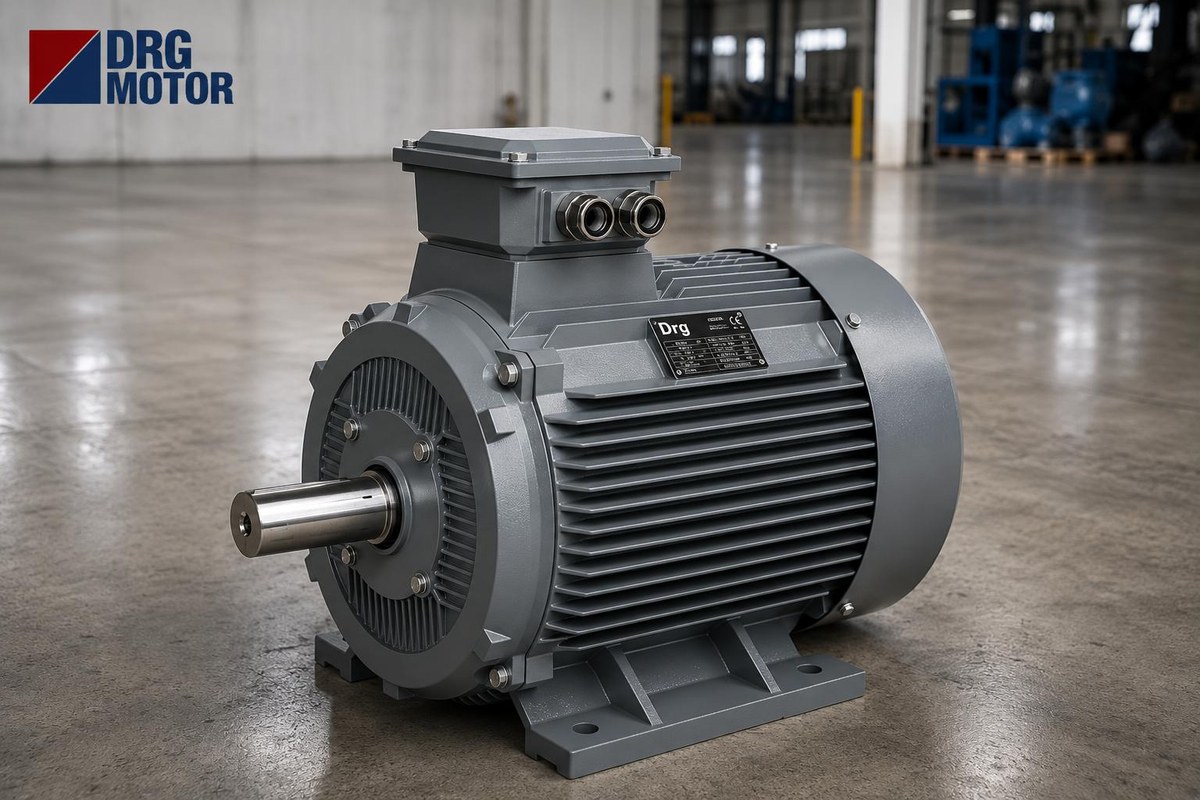

Dans les installations de concassage et de criblage, le nombre de pôles d'un moteur de 50 ch (37 kW) se choisit selon le couple dont la machine a besoin : le DRG-200L2-2 2 pôles fournit 119,4 Nm, le DRG-225S-4 4 pôles 237,9 Nm et le DRG-250M-6 6 pôles 358,7 Nm de couple nominal. La puissance est la même pour les trois ; ce qui change, c'est la vitesse et le couple avec lesquels cette puissance arrive à l'arbre. Les entraînements de concasseurs et de cribles utilisent le plus souvent le modèle 4 pôles. Les pages produit et les prix actuels des trois modèles se trouvent sur notre page Acheter un moteur électrique en ligne.

Quand le nombre de pôles augmente, le couple croît mais le moteur aussi : à 37 kW, le 2 pôles est en carcasse 200L, le 4 pôles en 225S et le 6 pôles en 250M. Le choix des pôles se fait donc avec les dimensions du châssis, le diamètre de poulie et le diamètre d'arbre, pas seulement avec la vitesse. Nous comparons ci-dessous les trois modèles dans un seul tableau, puis un exemple de poulie de concasseur montre comment le choix se fait en pratique.

Tableau comparatif des moteurs 37 kW 2, 4 et 6 pôles

Les couples de démarrage et de décrochage du tableau s'obtiennent en multipliant le couple nominal par le rapport (ex. 237,9 × 2,0 = 475,8 Nm). Même si le rapport de décrochage du 6 pôles (2,1) est plus faible, sa valeur absolue est la plus élevée.

D'où vient le couple ? Le calcul 9550 × P / n

Le couple nominal d'un moteur est la puissance divisée par la vitesse nominale : T = 9550 × P(kW) / n(tr/min). Pour le modèle 4 pôles, 9550 × 37 / 1485 = 237,9 Nm, identique à la valeur du catalogue. La même formule montre que diviser la vitesse par deux double le couple. C'est exactement l'écart entre les 119,4 Nm du 2 pôles à 2960 tr/min et les 237,9 Nm du 4 pôles.

Le concasseur, lui, tourne généralement bien plus lentement que toutes ces vitesses. Une transmission par courroie ou un réducteur comble l'écart, et le couple moteur est multiplié par le rapport de transmission. Autrement dit, le choix des pôles ne change pas le couple qui arrive au concasseur ; il change la taille de la transmission. Pour voir la conversion vitesse-couple avec vos propres valeurs, utilisez le calculateur poulie-courroie.

Exemple : quel nombre de pôles pour un concasseur à mâchoires à 300 tr/min ?

Supposons que l'arbre du concasseur doive tourner à 300 tr/min avec une poulie moteur de 180 mm. Le rapport nécessaire et le diamètre de la poulie du concasseur pour les trois moteurs sont les suivants (glissement et pertes négligés) :

Pertes négligées, le couple sur l'arbre du concasseur est d'environ 1178 Nm dans les trois cas, car la puissance et la vitesse du concasseur sont fixes. La différence se trouve côté transmission : le 2 pôles exige une poulie d'environ 1,8 m et la vitesse de courroie monte à 27,9 m/s, proche de la limite admissible de la courroie. En 6 pôles la poulie diminue, mais le moteur passe à la carcasse supérieure. C'est pourquoi le 4 pôles (poulie de 891 mm, 14,0 m/s) est l'option la plus équilibrée pour les concasseurs.

Choisir le nombre de pôles selon la machine en concassage-criblage

Concasseurs à mâchoires et à percussion

Les concasseurs accélèrent lentement à cause du volant et du rotor lourds, et le couple grimpe brusquement lorsqu'une pierre se coince en fonctionnement. La valeur critique est ici le couple de décrochage : 547,2 Nm sur le modèle 4 pôles. Au-delà, le moteur cale et le relais thermique déclenche. Sur un concasseur à volant, la poulie moteur et le nombre de courroies doivent être choisis pour que les courroies ne patinent pas jusqu'au couple de décrochage.

Crible vibrant et convoyeur à bande

Sur les cribles à arbre excentrique et les convoyeurs à bande, la charge est présente dès le démarrage : s'il reste du matériau sur la bande, le moteur démarre en charge. Le rapport de couple de démarrage (2,0) devient alors important. Les convoyeurs utilisent en général un 4 pôles avec réducteur ; pour choisir le réducteur, consultez notre guide de choix des motoréducteurs. Les groupes de moteurs par type d'installation figurent sur la page moteurs pour installations de concassage.

Pompe de lavage de sable et d'abattage de poussière

La place naturelle du modèle 2 pôles dans l'installation est la pompe centrifuge. Les pompes qui alimentent les cribles de lavage de sable et les lignes d'abattage de poussière sont accouplées directement au moteur, et la roue est conçue pour une vitesse voisine de 2960 tr/min. Un couple de démarrage élevé n'est pas nécessaire : la pompe démarre avec un faible couple, qui augmente avec le carré de la vitesse. Prendre les mêmes 37 kW sur un 4 pôles pour le concasseur et sur un 2 pôles pour la pompe signifie donc garder deux carcasses différentes (200L et 225S) sur le site ; tenez-en compte pour les moteurs de réserve. Pour obtenir la puissance de pompe à partir du débit et de la hauteur, utilisez le calculateur de puissance pompe-ventilateur.

Démarrage en charge : que devient le couple en étoile-triangle ?

Les moteurs 37 kW sont bobinés en 400/690 V (Δ/Y) et peuvent démarrer en étoile-triangle sur un réseau 400 V. En position étoile, toutefois, courant et couple tombent à environ un tiers. Sur le modèle 4 pôles, le couple de démarrage passe de 475,8 Nm à environ 158,6 Nm, soit 0,67 fois le couple nominal. Un concasseur plein de matériau ou une bande chargée peut ne pas accélérer avec ce couple. Deux règles s'appliquent en pratique : le concasseur démarre à vide et l'alimentation ne s'ouvre qu'une fois le moteur à pleine vitesse ; si un démarrage en charge est inévitable, envisagez un démarreur progressif ou un variateur de fréquence. Comparez les méthodes avec l'outil démarrage étoile-triangle. Les travaux d'armoire et de raccordement doivent être réalisés par un électricien qualifié.

Liste de contrôle du moteur de concasseur 37 kW avant installation

• Notez la vitesse requise de l'arbre machine et le rapport poulie/réducteur ; choisissez les pôles en conséquence.
• Vérifiez les entraxes des trous de pattes du châssis selon la carcasse : A×B 318×305 mm en 200L, 356×286 mm en 225S, 406×349 mm en 250M.
• Usinez l'alésage de la poulie au diamètre d'arbre du moteur (55, 60 ou 65 mm).
• Calculez la vitesse de courroie ; sur un 2 pôles, une grande poulie moteur l’augmente rapidement.
• Confirmez si le concasseur démarre à vide ; pour un démarrage en charge, prévoyez une autre méthode que l’étoile-triangle.
• Contrôlez la tension des courroies à l’installation puis après les premières heures ; une tension excessive fatigue le roulement.
• En milieu poussiéreux, fermez soigneusement le joint de la boîte à bornes et les presse-étoupes.

Facteurs techniques qui influencent le prix d'un moteur 50 ch

À 37 kW, la taille de carcasse est le principal facteur : le 2 pôles étant en 200L, le 4 pôles en 225S et le 6 pôles en 250M, la quantité de matière et la taille du roulement (6312-C3 → 6314-C3) augmentent avec le nombre de pôles. La forme de montage (B3 à pattes, B5 à bride, B35), l'indice de protection et les demandes spéciales comme un arbre long ou un double bout d'arbre se répercutent aussi sur le prix. Tous les modèles de cette puissance ont une carcasse en fonte. Pour les prix actuels, consultez les pages produit et notre boutique en ligne.

Moteurs de cette puissance (50 ch / 37 kW)

• DRG-200L2-2 – 37 kW – 2960 tr/min – 200L fonte
• DRG-225S-4 – 37 kW – 1485 tr/min – 225S fonte
• DRG-250M-6 – 37 kW – 985 tr/min – 250M fonte

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Quel est le couple d'un moteur de 37 kW en Nm ?

Le couple nominal dépend des pôles : 119,4 Nm à 3000 tr/min, 237,9 Nm à 1500 tr/min et 358,7 Nm à 1000 tr/min. Le couple de démarrage vaut 2,0 fois le couple nominal sur les trois.

Combien de tours/minute fait un moteur de 50 ch ?

Selon les pôles, 2960 tr/min nominal (2 pôles), 1485 tr/min (4 pôles) ou 985 tr/min (6 pôles). Les vitesses synchrones sont 3000, 1500 et 1000 ; la différence est le glissement.

Concasseur : moteur 4 pôles ou 6 pôles ?

Pour un entraînement par courroie, le 4 pôles suffit dans la plupart des cas ; diamètre de poulie et vitesse de courroie restent raisonnables. Le 6 pôles se justifie lorsqu'une vitesse machine très basse est nécessaire et que le châssis convient à la carcasse 250M.

Combien d'ampères consomme un moteur de 37 kW ?

64–68,1 A à 400 V et 67,4–71,7 A à 380 V. Pour la section de câble correspondante, lisez notre article sur la section de câble 37 et 45 kW.

Pour être accompagné dans le choix d'un moteur de concasseur ou de crible, contactez-nous au +90 (542) 666 11 11 ou à [email protected], ou via notre page de contact. Pour tous les modèles : Acheter un moteur électrique en ligne.
