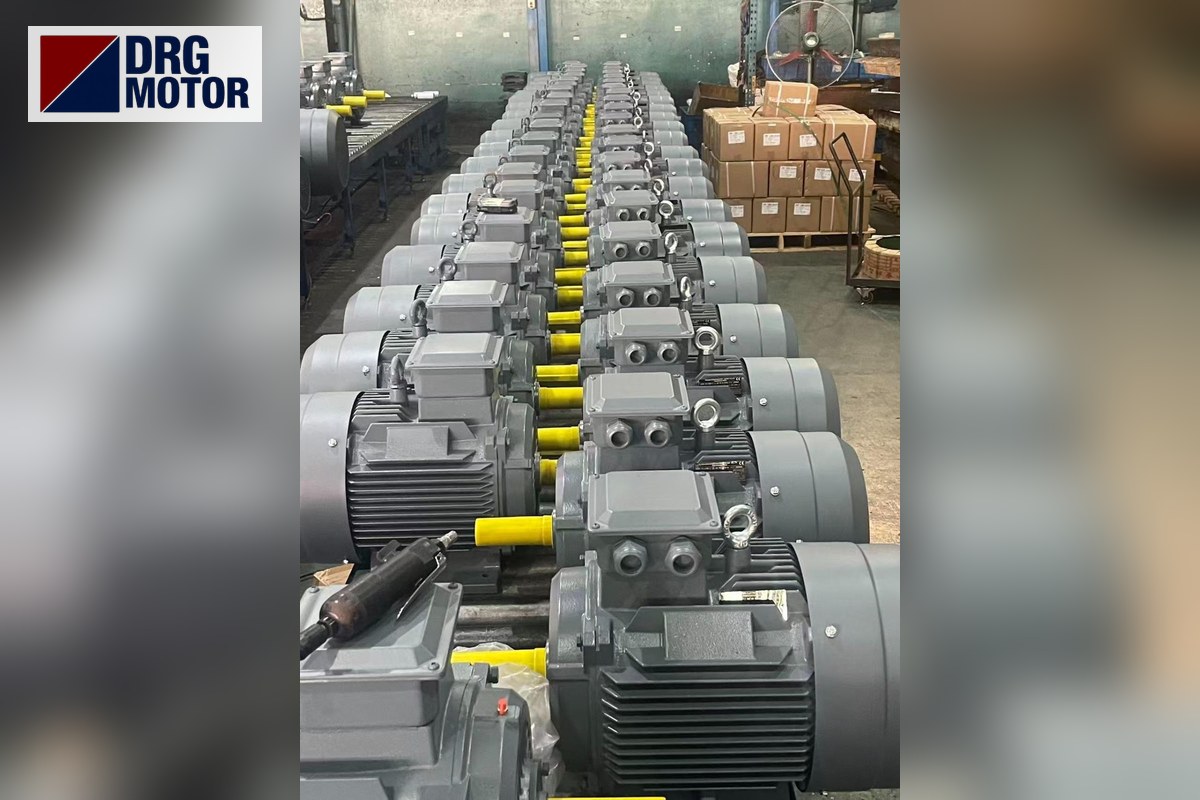

Prix moteur électrique 30 ch : choix de la vitesse et du démarrage en 22 kW

Démarrer en étoile-triangle un moteur de 30 ch (22 kW) sur un broyeur ou un concasseur n’est sûr que si la machine démarre à vide. La raison est chiffrée : le DRG-180L-4 à 1500 tr/min fournit environ 286 Nm en démarrage direct, mais en étoile cette valeur tombe au tiers, environ 95 Nm, soit moins que son couple nominal de 142,9 Nm. Faire tourner avec ce couple un concasseur encore chargé de matière est le plus souvent impossible.

Le démarrage direct a aussi son prix : le même moteur appelle environ 326 A sous 380 V au démarrage. La bonne méthode dépend de l’état de la machine au démarrage et de la puissance de l’alimentation. Cet article propose un tableau de décision, les couples des trois vitesses et les effets pratiques du courant de démarrage. Le raccordement et l’armoire doivent être réalisés par un électricien qualifié.

Les fiches des trois modèles fonte de 22 kW sont accessibles depuis les tableaux ; toutes les puissances sont sur la page Acheter un moteur électrique en ligne.

Choisir le mode de démarrage d’un concasseur ou d’un broyeur

En résumé : l’étoile-triangle réduit le courant, mais aussi le couple. Pour les machines de concassage et de broyage, la vraie question est « le moteur peut-il entraîner la charge au démarrage ? ». Un asservissement qui n’ouvre la bande d’alimentation qu’une fois la vitesse atteinte rend l’étoile-triangle utilisable sur la plupart des broyeurs.

Signes qu’un moteur ne parvient pas à démarrer en étoile

Sur une armoire existante, plusieurs signes montrent sur le terrain que le démarrage étoile-triangle ne suffit pas à la machine : le moteur ronfle fortement en étoile mais sa vitesse ne monte pas ; à la fin de la temporisation, au passage en triangle, la ligne subit un à-coup et l’éclairage vacille ; le relais thermique ou le disjoncteur général déclenche précisément à ce passage ; la machine ne démarre qu’après plusieurs essais, une fois vidée à la main. Ces signes n’indiquent pas un moteur défectueux, mais un mode de démarrage inadapté à la charge. La solution consiste généralement à modifier la séquence d’alimentation, à vider la machine avant l’arrêt ou, si la charge doit vraiment démarrer pleine, à passer au démarrage direct avec une alimentation suffisante. Allonger la temporisation ne suffit pas : si le couple en étoile est insuffisant, le moteur n’accélère pas, même en attendant, et les enroulements chauffent inutilement.

Couples des trois vitesses en 22 kW

Valeurs calculées à partir des rapports du catalogue : couple de démarrage = Cn × Ts/Tn (Ts/Tn = 2,0 pour les trois), couple de décrochage = Cn × Tmax/Tn (2,3 en 2 et 4 pôles, 2,1 en 6 pôles) ; en étoile, le couple de démarrage vaut le tiers de la valeur directe. Les valeurs réelles varient avec la tension du réseau et la chute dans le câble.

Le couple de décrochage compte particulièrement pour un concasseur : c’est le couple maximal que le moteur peut supporter lors d’un bourrage momentané sans caler. Le 6 pôles DRG-200L2-6 offre la plus grande réserve, environ 450 Nm ; c’est pourquoi on privilégie basse vitesse et fort couple sur les machines souvent bourrées ou alimentées de façon irrégulière.

Quelle vitesse pour quelle machine ?

• 3000 tr/min (DRG-180M-2) : broyeurs à marteaux rapides accouplés directement et broyage fin. Couple faible, vitesse périphérique du rotor élevée.
• 1500 tr/min (DRG-180L-4) : la plupart des moulins à aliments et à céréales et des concasseurs entraînés par courroie. La vitesse voulue s’obtient par le rapport de poulies.
• 1000 tr/min (DRG-200L2-6) : concasseurs à mâchoires, machines à gros volant, broyeurs demandant un fort couple à basse vitesse. Il atteint la même vitesse sans la réduction de poulie 1470 / 980 = 1,5.

Courant de démarrage : effet sur le réseau

Calcul : courant de démarrage = In × Is/In (41,8 × 7,8 ≈ 326 A), puissance apparente ≈ √3 × 380 V × courant de démarrage. En marche normale, le même moteur absorbe ≈ 27,5 kVA, alors qu’au démarrage il apparaît comme une charge d’environ 215 kVA. Cela dure quelques secondes, mais sur un petit transformateur ou un groupe électrogène la tension peut chuter et perturber les autres machines de la ligne.

• Étoile-triangle : ramène le courant de démarrage à ≈ 109–111 A ; le réseau est soulagé, le couple tombe au tiers.
• Passage étoile → triangle : si le moteur passe en triangle avant d’approcher sa vitesse nominale en étoile, un second appel de courant se produit. Le relais temporisé doit être réglé sur la durée réelle de démarrage de la charge.
• Protection : c’est le courant nominal (40,5–44,8 A sous 380 V) qui sert de référence au thermique, jamais l’appel de démarrage. Une longue montée en vitesse sur un rotor lourd peut le faire déclencher ; choisissez la classe du relais selon la durée de démarrage.

Les détails de contacteurs et de relais thermique d’une armoire étoile-triangle de 22 kW sont traités dans notre article démarrage étoile-triangle d’un moteur de 22 kW ; nous ne les répétons pas ici. Vérifiez vos valeurs avec l’outil méthodes de démarrage étoile-triangle et la section de câble avec le calculateur de section de câble moteur.

Arbre, carcasse et cotes de raccordement

Les entraînements de concasseurs et de broyeurs portent souvent une poulie lourde en bout d’arbre ; le diamètre d’arbre et la carcasse comptent donc. Les modèles 2 et 4 pôles ont une carcasse 180 et un arbre de 48 × 110 mm ; le 6 pôles a une carcasse 200L et un arbre de 55 × 110 mm. Les roulements sont des 6311-C3 en carcasse 180 et des 6312-C3 en carcasse 200 ; les entrées de câble respectivement 2 × M40×1,5 et 2 × M50×1,5. La longueur totale est de 688 mm (2 pôles), 726 mm (4 pôles) et 779 mm (6 pôles). La plaque indiquant 400/690 V, le couplage de marche sur un réseau 380–400 V est le triangle. Les cotes détaillées figurent sur la page dessins techniques.

Quels facteurs techniques déterminent le prix d’un moteur de 30 ch ?

• Nombre de pôles et carcasse : le 6 pôles est livré en carcasse plus grande (200L) avec un arbre plus gros.
• Forme de fixation : les concasseurs et broyeurs utilisent en général la fixation à pattes (B3) ; des versions à bride existent aussi.
• Matériau de carcasse : tous les modèles de 22 kW sont en fonte.
• Tension : enroulements prévus pour 400/690 V.

Chaque combinaison a sa propre fiche, où le montant à jour est affiché ; ce blog n’en publie aucun. La comparaison avec les autres puissances se fait dans la boutique en ligne et ses 120 modèles.

Concasseur ou broyeur : points à vérifier

• La machine démarre-t-elle à vide ? L’alimentation ne s’ouvre-t-elle qu’après la mise en vitesse du moteur ?
• Reste-t-il de la matière à l’intérieur après un arrêt ? Si oui, existe-t-il une procédure de vidange ?
• Le rotor ou le volant est-il lourd, et combien de secondes dure la montée en vitesse ?
• Le transformateur ou le groupe supporte-t-il une charge de démarrage d’environ 215 kVA ?
• La poulie et le diamètre d’arbre (48 ou 55 mm) concordent-ils, et la tension de courroie est-elle réglable ?
• Les ailettes de refroidissement et le capot de ventilateur seront-ils nettoyés régulièrement en milieu poussiéreux ?
• Si l’armoire est en étoile-triangle, la temporisation est-elle réglée sur la durée de démarrage ?
• Le moteur est-il solidement fixé sur son châssis, et les vis de pattes seront-elles contrôlées contre le desserrage dû aux vibrations ?

Moteurs fonte de 30 ch (22 kW)

• DRG-180M-2 – 22 kW – 3000 tr/min – 180M, fonte
• DRG-180L-4 – 22 kW – 1500 tr/min – 180L, fonte
• DRG-200L2-6 – 22 kW – 1000 tr/min – 200L, fonte

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Combien d’ampères consomme un moteur de 30 ch ?

Le DRG-180M-2 (3000 tr/min) absorbe 40,5 A en charge nominale sous 380 V, le DRG-180L-4 à 1500 tr/min 41,8 A et le DRG-200L2-6 à 1000 tr/min 44,8 A.

Combien d’ampères un moteur de 22 kW appelle-t-il au démarrage ?

En direct, il faut compter environ 326–332 A (rapports Is/In du catalogue) et environ 109–111 A en étoile-triangle.

Peut-on démarrer un concasseur en étoile-triangle ?

Oui, si le concasseur démarre à vide et que l’alimentation s’ouvre une fois la vitesse atteinte. S’il doit démarrer plein, le couple en étoile (≈ 95 Nm en 4 pôles) peut être insuffisant ; il faut alors un démarrage direct et une alimentation adaptée.

Combien de kW fait un moteur de 30 ch ?

30 × 0,7457 ≈ 22,4 kW ; le palier de puissance normalisé est 22 kW.
