Sur une souffleuse par extrusion, le moteur de pompe hydraulique ne fond pas la matière ; il ferme le moule, amène le chariot porte-moule sous la tête et le ramène, descend l’aiguille de soufflage et alimente le vérin de programmation d’épaisseur de paraison. La puissance moteur est fixée par l’instant où ces mouvements demandent le plus d’huile. Sur une machine à accumulateur, la pompe couvre le débit moyen du cycle plutôt que ce pic, et le moteur peut descendre d’une ou deux tailles.

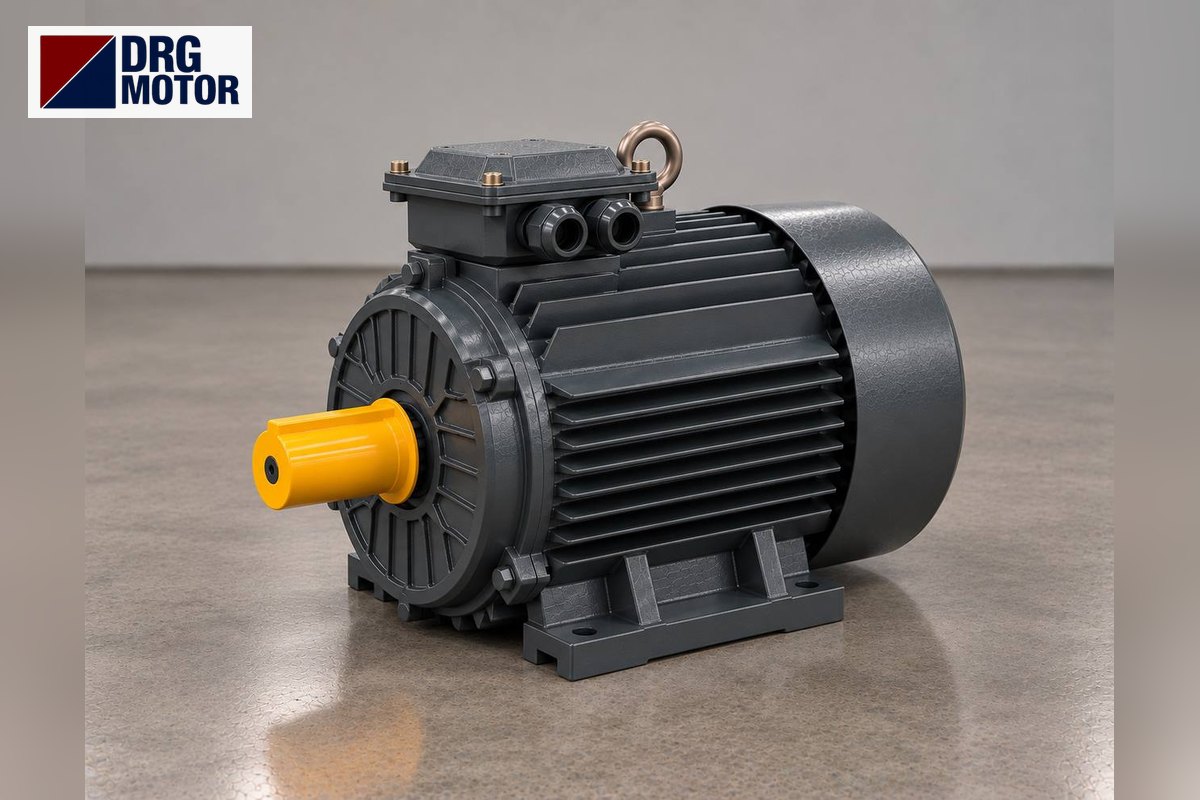

DRG Motor est fabricant, fournisseur et vendeur de moteurs électriques ; les moteurs asynchrones triphasés 4 pôles à carcasse fonte utilisés sur les groupes hydrauliques sont classés par puissance sur la page acheter un moteur électrique en ligne. Pompes, distributeurs et accumulateurs ne font pas partie de la gamme DRG ; DRG fournit le moteur électrique du groupe.
La correspondance de plaque, la lanterne et l’accouplement du moteur de pompe d’une presse à injecter sont expliqués dans l’article moteur de pompe hydraulique de presse à injecter. Ici, nous nous concentrons sur le profil de charge qui distingue le soufflage de l’injection.
Que fait l’hydraulique et que fait l’extrudeuse sur une souffleuse ?
En extrusion-soufflage (EBM), la vis tourne en continu avec son propre moteur électrique et son réducteur et extrude vers le bas une paraison en forme de tube. La vis n’est pas entraînée hydrauliquement ; la charge du groupe n’a donc pas le profil « faire tourner la vis, puis injecter à fort débit » d’une presse à injecter.
Les tâches du groupe hydraulique sont : fermeture et verrouillage du moule, déplacement horizontal ou incliné du chariot, couteau de coupe de paraison, aiguille de soufflage et calibrage, unité d’ébavurage et, si elle existe, vérin de programmation d’épaisseur de paraison. Ce dernier exige une pression stable ; si le moteur de pompe perd de la vitesse ou fluctue, la répartition d’épaisseur de la bouteille peut se dégrader.
Comment la demande d’huile varie au cours d’un cycle
Une grande partie du cycle de soufflage est le refroidissement : le moule est fermé, la pression d’air interne plaque la bouteille contre la paroi et l’hydraulique ne maintient guère que la pression de verrouillage. Les mouvements sont courts, mais la demande de débit monte pendant ces phases.
| Étape du cycle | Mouvement hydraulique | Demande de débit | Charge moteur |
|---|---|---|---|
| Chariot vers la tête | Vérin de chariot | Élevée, brève | Pic |
| Fermeture, coupe | Fermeture + couteau | Élevée, brève | Pic |
| Retour chariot, aiguille | Chariot + aiguille | Moyenne | Moyenne |
| Soufflage et refroidissement | Pression de verrouillage | Faible | Faible (ralenti) |
| Ouverture, éjection | Ouverture + ébavurage | Moyenne | Moyenne |
Sur une machine à pompe à cylindrée fixe sans accumulateur, la pompe est dimensionnée pour le débit de mouvement le plus élevé, et pendant le refroidissement l’huile est renvoyée au réservoir sous haute pression et se transforme en chaleur. Avec accumulateur, la pompe charge l’accumulateur pendant le refroidissement et celui-ci l’assiste pendant les mouvements ; pompe et moteur peuvent être choisis pour le débit moyen. Avec une pompe à cylindrée variable, la charge moteur monte et descend d’elle-même avec les mouvements.
Cliquez pour voir les prix actuels des moteurs électriques et commanderVOIR LES PRIX →
Puissance moteur à partir du débit et de la pression : scénarios d’exemple
Le calcul est P = Q · p / (600 · η) (Q en l/min, p en bar, P en kW). Dans le tableau, le rendement total de la pompe est supposé à 0,85 ; les valeurs sont des exemples. Le débit et la pression réels figurent sur le schéma hydraulique, l’étiquette de la pompe ou le catalogue du constructeur.
| Scénario (exemple) | Q / p | Puissance calculée | Modèle retenu |
|---|---|---|---|
| Petite machine, accumulateur | 25 l/min / 140 bar | 6,86 kW | DRG-132M-4 (7,5 kW) |
| Moyenne, sans accumulateur | 40 l/min / 140 bar | 10,98 kW | DRG-160M-4 (11 kW) |
| Machine double poste | 50 l/min / 120 bar | 11,76 kW | DRG-160L-4 (15 kW) |
| Bidon de grand volume | 60 l/min / 140 bar | 16,47 kW | DRG-180M-4 (18,5 kW) |
Dans la deuxième ligne, le calcul donne 10,98 kW, juste à la limite de 11 kW. Si cette machine n’a pas d’accumulateur, que les mouvements de pointe occupent une grande part du cycle et que l’huile est chaude, 15 kW est plus sûr. Avec accumulateur, le pic bref peut être absorbé par la capacité de surcharge du moteur. Pour calculer avec vos valeurs, utilisez le calculateur de puissance pompe et ventilateur.
La vitesse de pompe fait aussi partie du choix : un moteur 4 pôles tourne à environ 1465 tr/min et, pour 40 l/min, la pompe doit avoir une cylindrée d’environ 27,3 cm³/tr. Passer à un moteur 2 pôles double presque le débit, et la puissance à pression égale ; la pompe peut aussi ne pas supporter cette vitesse.
Température d’huile, chaleur du moule et environnement du moteur
Sur une souffleuse, le réservoir hydraulique se trouve souvent près de la tête d’extrusion et des colliers chauffants. Quand le refroidisseur d’huile s’encrasse ou que l’eau de refroidissement baisse, l’huile chauffe ; l’huile chaude se fluidifie, les fuites internes de la pompe augmentent et la pompe doit travailler plus longtemps pour le même mouvement. Le moteur est refroidi par ce même air chaud.
Les moteurs DRG sont définis pour une ambiance de −15…+40 °C et une altitude jusqu’à 1000 m. L’avant du capot de ventilateur ne doit pas faire face à l’air chaud de l’armoire de chauffe ni à un mur. La poussière de granulés PE et PP qui s’accumule sur le capot réduit aussi le refroidissement. Si l’ambiance dépasse régulièrement 40 °C, indiquez-le à la commande ; la puissance peut être prise une taille au-dessus.
Démarrage, étoile-triangle et liaison à la pompe
Sur un groupe hydraulique, le moteur démarre avec la valve de mise à vide de la pompe ouverte, donc sans pression. Le couple de démarrage est alors faible et le démarrage étoile-triangle est courant à partir de 11 kW. Les moteurs DRG de 4 kW et plus sont bobinés en 400/690 V ; ils fonctionnent en triangle sur un réseau 400 V et conviennent au démarrage étoile-triangle. Si le démarrage se fait sous pression (valve de mise à vide défaillante), le moteur ne peut pas accélérer en étoile et le relais thermique déclenche.
Le moteur est généralement relié à la pompe par une lanterne (support de pompe) et un accouplement élastique ; les machines à moteur vertical sur le réservoir utilisent une bride B5, arbre vers le bas. Cotes à vérifier au remplacement :
- Carcasse 132S/132M : arbre 38 × 80 mm, bride B5 M 265 / N 230 / P 300 mm.
- Carcasse 160M/160L : arbre 42 × 110 mm, bride B5 M 300 / N 250 / P 350 mm.
- Carcasse 180M : arbre 48 × 110 mm, bride identique à la carcasse 160 (M 300 / N 250 / P 350 mm).
Le dernier point compte : passer de 15 kW à 18,5 kW peut laisser la lanterne inchangée, mais l’arbre passant de 42 à 48 mm, le moyeu d’accouplement change. Sur un moteur à pattes et bride (B35), on vérifie aussi les cotes de fixation des pattes.
Symptômes d’un moteur de pompe mal choisi
- Le chariot ralentit vers la fin du cycle : le moteur perd de la vitesse pendant les mouvements de pointe ; puissance insuffisante sur une machine sans accumulateur.
- L’épaisseur des bouteilles dérive au cours du poste : l’huile chauffe, la pression devient instable ; moteur et refroidisseur doivent être examinés ensemble.
- Le thermique déclenche l’après-midi et non le matin : avec la température ambiante et celle de l’huile, le moteur travaille à sa limite.
- Usure et bruit à l’accouplement : désalignement entre arbres moteur et pompe, ou mauvais moyeu.
- Fort pic de courant au passage étoile-triangle : le moteur n’accélère pas assez en étoile ; la pompe démarre en charge.
Liste de contrôle avant remplacement ou commande :
- Photo de la plaque moteur (kW, tr/min, tension, couplage).
- Type de pompe (cylindrée fixe/variable) et cylindrée sur son étiquette (cm³/tr).
- Pression de travail de la machine et présence ou non d’un accumulateur.
- Montage : horizontal à pattes + lanterne (B35) ou vertical à bride sur réservoir (B5).
- Diamètre d’arbre et taille du moyeu d’accouplement.
- Mode de démarrage (direct ou étoile-triangle) et tension réseau.
Moteurs DRG adaptés au groupe hydraulique d’une souffleuse
Il s’agit de moteurs 4 pôles à carcasse fonte couvrant les puissances des scénarios d’exemple, de la petite machine à accumulateur à la machine à bidons de grand volume ; montage à pattes, à bride ou pattes + bride.
Moteur triphasé 7,5 kW 1500 tr/min – DRG-132M-4 fonte
- 7,5 kW · 1500 tr/min (4 pôles)
- Carcasse fonte · IEC 132M
- Montage: B3 · B5 · B14 · B35
Moteur triphasé 11 kW 1500 tr/min – DRG-160M-4 fonte
- 11 kW · 1500 tr/min (4 pôles)
- Carcasse fonte · IEC 160M
- Montage: B3 · B5 · B14 · B35
Moteur triphasé 15 kW 1500 tr/min – DRG-160L-4 fonte
- 15 kW · 1500 tr/min (4 pôles)
- Carcasse fonte · IEC 160L
- Montage: B3 · B5 · B14 · B35
Moteur triphasé 18,5 kW 1500 tr/min – DRG-180M-4 fonte
- 18,5 kW · 1500 tr/min (4 pôles)
- Carcasse fonte · IEC 180M
- Montage: B3 · B5 · B14 · B35
Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →
Moteur de pompe de souffleuse : questions fréquentes
Le moteur hydraulique est-il le même sur une souffleuse PET et une souffleuse de bidons ?
Non. Cet article traite de l’extrusion-soufflage (bidons, flacons de shampoing et d’huile). Les bouteilles PET sont en général produites à partir de préformes sur des machines d’étirage-soufflage ; une partie des mouvements y est pneumatique ou électrique et le profil de charge diffère.
Pourquoi le moteur de pompe d’une souffleuse tourne-t-il en permanence ?
Sur les machines à pompe à cylindrée fixe, le moteur tourne pendant tout le cycle ; pendant le refroidissement, l’huile retourne au réservoir par la valve de mise à vide ou le limiteur de pression. Pour le moteur, c’est une charge légère, mais cela chauffe l’huile.
Si j’ajoute un accumulateur, puis-je utiliser un moteur plus petit ?
L’accumulateur couvrant le débit de pointe, pompe et moteur peuvent être choisis pour le débit moyen. Cette transformation demande de recalculer le circuit hydraulique ; elle doit être faite par le constructeur de la machine ou un hydraulicien.
Combien d’ampères consomme un moteur de pompe de 11 kW ?
Le DRG-160M-4 absorbe 20,4 A sous 400 V à charge nominale. Le courant varie avec la charge ; pendant le refroidissement, il reste nettement en dessous.
Pour un devis, envoyez une photo de la plaque moteur, sa puissance, sa vitesse, le montage (à pattes, à bride ou vertical), la cote d’arbre et les données de la pompe de la souffleuse via WhatsApp, ou ajoutez les modèles à la liste de devis. Téléphone : +90 (542) 666 11 11 · e-mail : info@drgmotor.com · contact. Tous les moteurs pour groupes hydrauliques sont sur la page moteurs électriques pour groupes hydrauliques, et tous les modèles dans la boutique en ligne.
