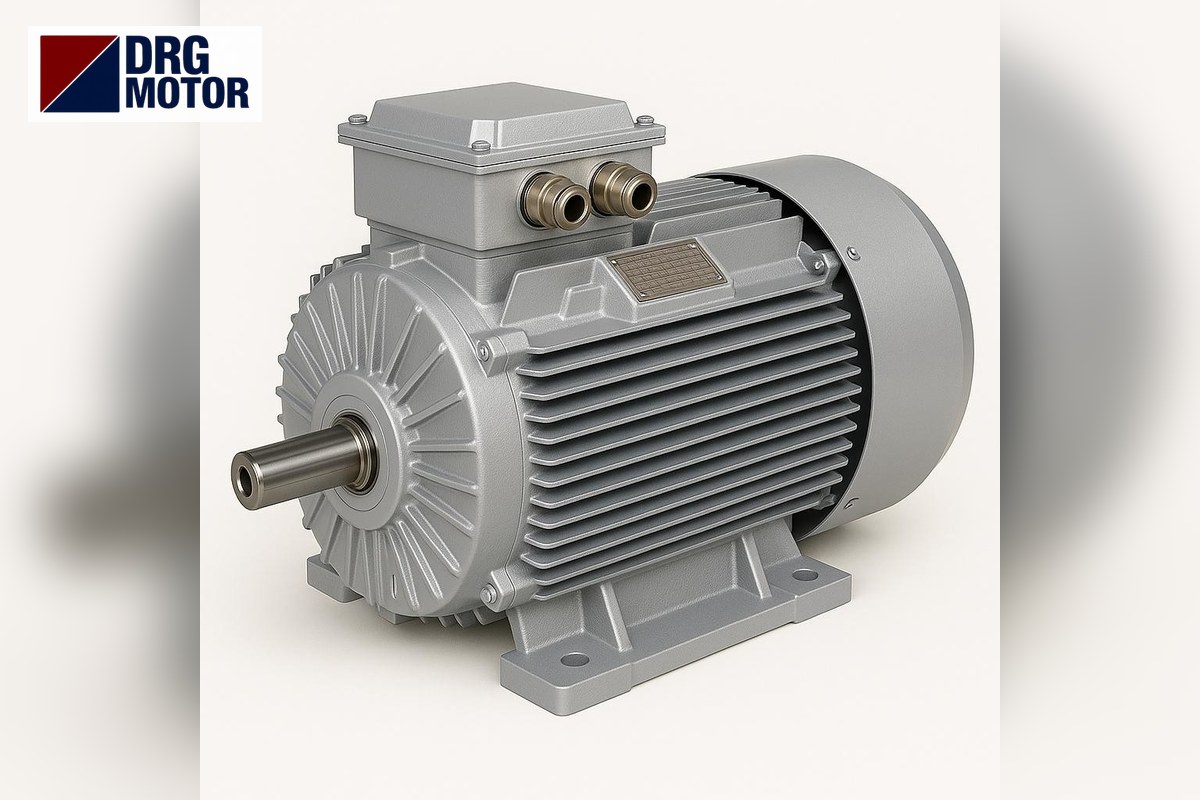

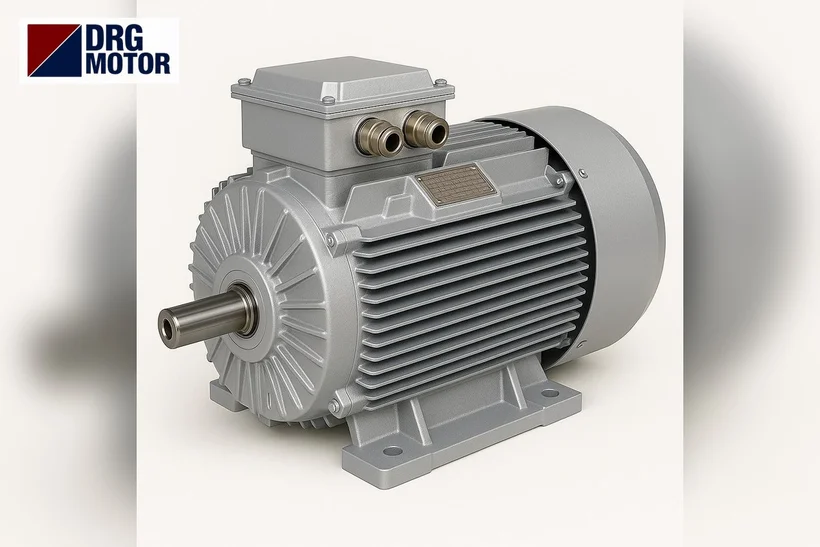

Prix moteur électrique 20 ch : modèles 15 kW en fonte et choix

Si vous cherchez un moteur de 20 ch pour l’irrigation ou l’alimentation en eau, l’équivalent est 15 kW, et la plupart des pompes centrifuges tournent avec le modèle 2 pôles : le DRG-160M2-2 tourne à 2945 tr/min, absorbe 27,9 A sous 380 V à pleine charge et monte au démarrage à 8,1 fois ce courant, soit environ 226 A. Pour une pompe conçue pour 1450 tr/min, on utilise le 4 pôles DRG-160L-4 ; pour les pompes lentes entraînées par courroie ou réducteur, le 6 pôles DRG-180L-6.

À cette puissance, tous nos modèles ont une carcasse en fonte ; il n’existe pas d’option aluminium en 15 kW. Pour un moteur travaillant au champ, en tête de forage ou dans un local de pompage exposé à l’humidité, à la poussière et aux vibrations, c’est généralement ce que l’on recherche. Nous vérifions d’abord si la pompe demande vraiment 15 kW, puis ce que le courant de démarrage implique sur le terrain.

Les fiches des trois modèles sont accessibles depuis les tableaux ci-dessous ; toutes les puissances figurent sur la page Acheter un moteur électrique en ligne.

Votre pompe demande-t-elle vraiment 15 kW ? Un calcul simple

Puissance nécessaire à l’arbre de la pompe : P (kW) = ρ × g × Q × H / (1000 × ηp), où ρ est la masse volumique de l’eau (1000 kg/m³), g = 9,81 m/s², Q le débit (m³/s), H la hauteur manométrique totale (m) et ηp le rendement de la pompe indiqué dans son catalogue (0,70 pris ici comme exemple ; utilisez la valeur de votre pompe).

• Exemple 1 : débit 100 m³/h, hauteur 35 m → 1000 × 9,81 × (100/3600) × 35 / (1000 × 0,70) ≈ 13,6 kW. Le palier normalisé supérieur est 15 kW : un moteur de 20 ch convient.
• Exemple 2 : 150 m³/h, 25 m → ≈ 14,6 kW. Toujours 15 kW, mais avec très peu de marge ; si la courbe de la pompe permet au débit d’augmenter, regardez la puissance supérieure.

Refaites ce calcul avec votre débit et votre hauteur dans le calculateur de puissance pompe et ventilateur. N’oubliez pas d’ajouter les pertes de charge des tuyauteries à la hauteur totale ; la profondeur du forage seule ne suffit pas.

Modèles 15 kW en fonte et valeurs de courant

La colonne du courant de démarrage est calculée à partir du rapport Is/In du catalogue (27,9 × 8,1 ≈ 226 A ; 28,8 × 7,8 ≈ 225 A ; 30,9 × 7,3 ≈ 226 A). Les trois modèles appellent presque le même courant au démarrage, alors que leurs courants nominaux diffèrent d’environ 3 A.

Comment accorder la vitesse de la pompe et celle du moteur ?

Une pompe centrifuge est conçue pour tourner à la vitesse inscrite sur sa plaque. Accoupler une pompe 2900 tr/min à un moteur 1465 tr/min peut sembler « moins fatigant », mais selon les lois de similitude des pompes, la perte de performance est importante. Avec un rapport de vitesse de 1465 / 2945 ≈ 0,50 :

• Le débit baisse proportionnellement à la vitesse : environ de moitié.
• La hauteur baisse avec le carré de la vitesse : 35 m → ≈ 8,7 m.
• La puissance absorbée baisse avec le cube de la vitesse : ≈ 13,6 kW → ≈ 1,7 kW.

Autrement dit, le forage peut ne plus débiter. La règle est simple : pompe 2900 tr/min → DRG-160M2-2 ; pompe 1450 tr/min → DRG-160L-4. Le 6 pôles DRG-180L-6 se justifie plutôt pour des pompes lentes et des entraînements à fort couple par courroie ou réducteur que pour un accouplement direct ; son couple nominal est de 146,5 Nm (48,6 Nm pour le 2 pôles).

Qu’implique le courant de démarrage sur le terrain ?

Un courant de démarrage d’environ 226 A ne dure que quelques secondes, mais il se fait sentir à trois endroits d’une ligne d’irrigation. Les travaux d’armoire et de raccordement de cette section doivent être confiés à un électricien qualifié.

• Câble long : au champ, la distance armoire–forage est souvent grande. La chute de tension au démarrage est environ 8 fois celle du régime normal et réduit le couple de démarrage. Pour la section, voir notre article section de câble et calibre de fusible pour moteurs de 11 et 15 kW et le calculateur de section de câble moteur.
• Alimentation faible : sur un point d’irrigation alimenté par une ligne rurale, un petit transformateur ou un groupe électrogène, une charge soudaine de 226 A peut faire chuter la tension et déclencher le contacteur. On envisage alors un démarrage étoile-triangle ou progressif ; en étoile, le courant de démarrage tombe au tiers (≈ 75 A).
• Réglage des protections : le relais thermique se règle sur le courant nominal (27,9–30,9 A sous 380 V), pas sur le courant de démarrage. Pour dimensionner les protections, utilisez l’outil sélection relais thermique, fusible et contacteur.

Le démarrage étoile-triangle convient en général à une pompe centrifuge, qui demande peu de couple à basse vitesse. Si toutefois le clapet anti-retour en sortie de pompe reste fermé face à une conduite sous pression, évaluez la charge au démarrage avec votre électricien.

Arbre, roulements et dimensions de carcasse

La première information demandée pour commander un accouplement de pompe ou une poulie est le diamètre d’arbre. Les modèles 2 et 4 pôles partagent le même arbre de 42 × 110 mm ; le 6 pôles passe en carcasse 180 et son arbre fait 48 mm.

Alignement d’une pompe accouplée

Lorsque le moteur et la pompe partagent un socle commun et sont reliés par un accouplement, garder les deux arbres sur le même axe est déterminant pour la durée de vie des roulements. La hauteur d’axe diffère entre les carcasses 160 et 180 (160 mm et 180 mm) ; si la carcasse change lors d’un remplacement, la hauteur du socle change aussi et l’axe doit être recalé avec des cales. Avant de serrer les vis d’accouplement, contrôlez l’alignement des deux arbres en hauteur et en angle au comparateur ou à la règle ; sur un 2 pôles mal aligné, vibrations et bruit de roulement apparaissent rapidement.

Tous les modèles ont une tension de plaque de 400/690 V ; sur un réseau 380–400 V, les bornes sont couplées en triangle. Toutes les cotes de pattes et de bride sont sur la page dessins techniques.

Quels facteurs techniques déterminent le prix d’un moteur de 20 ch ?

• Nombre de pôles : le 6 pôles est livré dans une carcasse plus grande (180L).
• Forme de fixation : à pattes sur un socle de pompe (B3) ou à bride sur le corps de pompe (B5/B35) ?
• Carcasse : tous les modèles de cette puissance sont en fonte.
• Tension : bobinage 400/690 V, triangle sur un réseau 380 V.

Les prix actuels de ces options figurent sur les fiches produits ; nos articles de blog n’indiquent pas de prix. Pour comparer toutes les puissances, consultez les 120 modèles de notre boutique en ligne.

Liste de contrôle pour un moteur de pompe d’irrigation

• La vitesse indiquée sur la plaque de la pompe (2900 ou 1450 tr/min ?) a-t-elle été relevée ?
• La puissance a-t-elle été calculée à partir du débit et de la hauteur totale, et 15 kW laisse-t-il une marge suffisante ?
• Le diamètre d’arbre (42 ou 48 mm) correspond-il à l’accouplement de la pompe ?
• La longueur de câble armoire–moteur a-t-elle été mesurée et la chute de tension calculée ?
• L’alimentation est-elle un transformateur ou un groupe électrogène ? Supporte-t-elle le courant de démarrage ?
• Une protection de niveau ou de pression contre la marche à sec est-elle prévue ?
• Le moteur est-il protégé de la pluie et du soleil direct, avec une ventilation dégagée ?

Moteurs fonte de 20 ch (15 kW)

• DRG-160M2-2 – 15 kW – 3000 tr/min – 160M, fonte
• DRG-160L-4 – 15 kW – 1500 tr/min – 160L, fonte
• DRG-180L-6 – 15 kW – 1000 tr/min – 180L, fonte

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Combien d’ampères consomme un moteur de 20 ch ?

Sous 380 V à pleine charge, le DRG-160M2-2 à 3000 tr/min absorbe 27,9 A, le DRG-160L-4 à 1500 tr/min 28,8 A et le DRG-180L-6 à 1000 tr/min 30,9 A.

Combien d’ampères un moteur de 15 kW appelle-t-il au démarrage ?

D’après les rapports Is/In du catalogue, environ 225–226 A en démarrage direct. En étoile-triangle, cette valeur tombe au tiers, environ 75 A.

2 pôles ou 4 pôles pour une pompe d’irrigation ?

Regardez la vitesse sur la plaque de la pompe : une pompe 2900 tr/min fonctionne avec un 2 pôles, une pompe 1450 tr/min avec un 4 pôles. Changer de vitesse réduit le débit et la hauteur.

Combien de kW fait un moteur de 20 ch ?

20 × 0,7457 ≈ 14,9 kW ; le palier normalisé est 15 kW.

Pour choisir un moteur à partir des données de votre pompe : +90 (542) 666 11 11, [email protected] ou notre page contact. Tous les moteurs 15 kW sont sur la page Acheter un moteur électrique en ligne.
