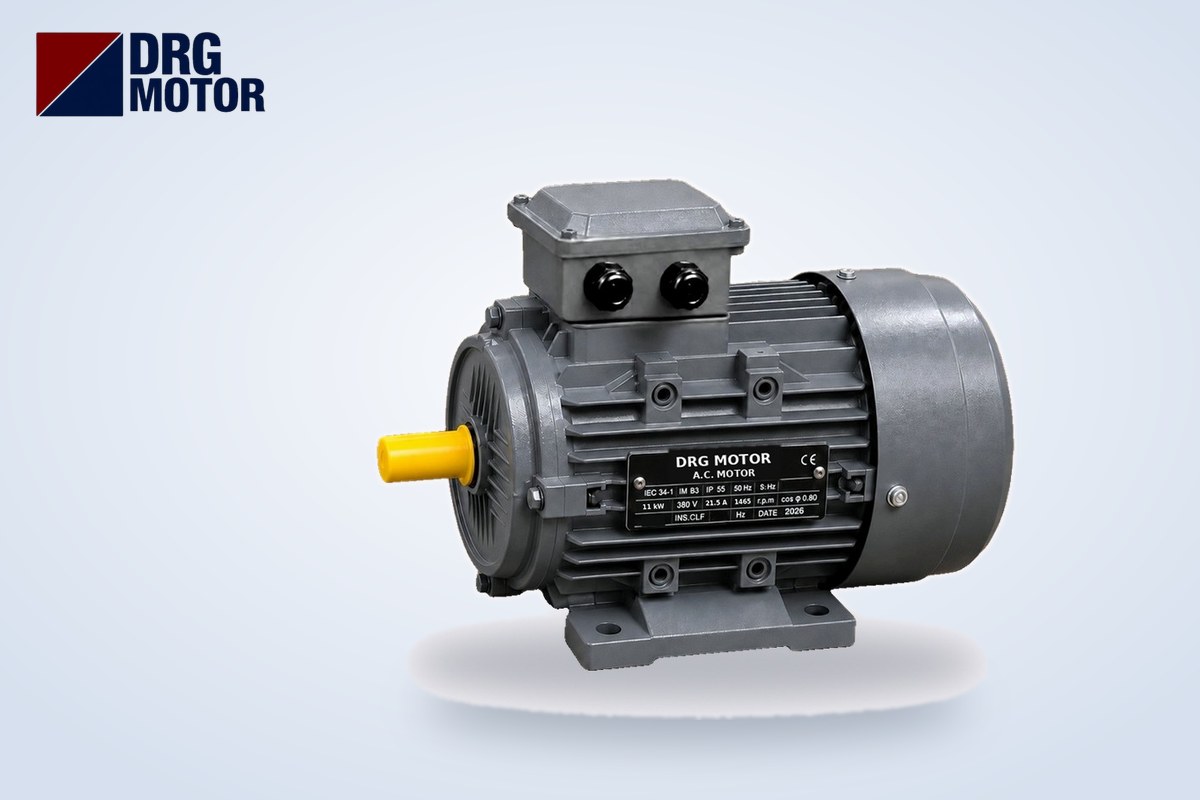

Choisir le moteur électrique d'une pompe hydraulique : calcul des kW selon pression et débit

La puissance du moteur d'une pompe hydraulique se calcule avec P (kW) = p (bar) × Q (L/min) / (600 × η_pompe), où p est la pression de service maximale réglée sur le limiteur de pression, Q le débit fourni par la pompe et η_pompe le rendement global de la pompe indiqué dans son catalogue. Exemple : pour un groupe demandant 160 bar et 25 L/min, avec η_pompe = 0,85, 160 × 25 / (600 × 0,85) = 7,84 kW ; la puissance normalisée immédiatement supérieure est 11 kW, et son équivalent 4 pôles (1500 tr/min) est le DRG-160M-4 (11 kW, carcasse 160M). Le résultat n'est jamais arrondi vers le bas : 7,5 kW ne couvre pas les 7,84 kW nécessaires.

Trois éléments font varier la puissance : le réglage du limiteur (la puissance augmente proportionnellement à la pression), le débit, produit de la cylindrée de la pompe par la vitesse du moteur, et le rendement de la pompe, qui dépend de son type. Vous pouvez choisir le moteur correspondant à votre puissance calculée selon sa carcasse parmi les modèles 4 pôles de la page Acheter un moteur électrique en ligne.

D'où vient la formule et quelles valeurs utiliser ?

La puissance hydraulique est le produit de la pression par le débit volumique. Comme 1 bar = 100 000 Pa et 1 L/min = 1/60 000 m³/s, le produit bar × L/min vaut 100 000 / 60 000 = 1,667 W ; en divisant par 1000 pour passer en kW, on obtient la constante 600. Les valeurs se choisissent ainsi :

• p : la pression la plus élevée que verra le circuit, c'est-à-dire le réglage du limiteur de pression. Pas la pression à laquelle le vérin travaille « la plupart du temps ».
• Q : le débit réel de la pompe. Pour une pompe à cylindrée fixe, Q = V × n / 1000 (V : cm³/tr, n : vitesse nominale du moteur).
• η_pompe : le rendement global de la pompe indiqué dans son catalogue (pertes volumétriques et mécaniques confondues). Les exemples de cet article utilisent 0,85 ; mettez la valeur de votre propre pompe. C'est une valeur de la pompe, pas du moteur.
• Résultat : la valeur en kW obtenue est toujours arrondie à la puissance normalisée supérieure : 2,2 – 3 – 4 – 5,5 – 7,5 – 11 – 15 – 18,5 – 22 kW.

Exemple de calcul : quel moteur pour 160 bar × 25 L/min ?

Étape par étape : 160 × 25 = 4000 ; 600 × 0,85 = 510 ; 4000 / 510 = 7,84 kW. Dans la série normalisée, la première puissance après 7,5 kW est 11 kW, soit le DRG-160M-4. Vérification par le couple : le couple nécessaire sur l'arbre de la pompe est 9550 × 7,84 / 1465 ≈ 51,1 Nm ; le DRG-160M-4 ayant un couple nominal de 71,7 Nm, le moteur garde une marge même à pleine charge. La taille de pompe nécessaire pour ce débit est 25 × 1000 / 1465 ≈ 17,1 cm³/tr.

Une alternative plus économique est souvent demandée : avec une pompe de 16 cm³/tr, le débit devient 16 × 1460 / 1000 = 23,36 L/min et la puissance descend à 7,33 kW. Dans ce cas, le DRG-132M-4 (7,5 kW, couple nominal 49,1 Nm) suffit ; couple nécessaire ≈ 47,9 Nm. La marge est faible : si le limiteur doit être réglé au-dessus de 160 bar, ou si le groupe fonctionne longtemps avec de l'huile froide, restez à 11 kW.

Tableau pression × débit → puissance moteur (η_pompe = 0,85)

Chaque case donne les kW issus de la formule, avec entre parenthèses la puissance normalisée à retenir.

Pour les groupes qui aboutissent à 30 kW, consultez les modèles 4 pôles de 30 kW et plus dans la boutique. Les valeurs intermédiaires se calculent avec les outils de calcul pour moteur électrique.

Pourquoi préférer un moteur 1500 tr/min sur une centrale hydraulique ?

Le débit n'est pas fixé par la pompe seule : c'est le produit de la cylindrée par la vitesse, Q (L/min) = V (cm³/tr) × n (tr/min) / 1000. Par exemple, une pompe à engrenages de 8 cm³/tr entraînée par le DRG-112M-4 (nominal 1450 tr/min) fournit 11,6 L/min. Pour obtenir les mêmes 25 L/min avec le 2 pôles DRG-160M1-2 (nominal 2945 tr/min), une pompe plus petite d'environ 8,5 cm³/tr suffit, tandis que la puissance reste la même — car la puissance dépend de la pression et du débit, pas de la vitesse.

Malgré cela, la plupart des centrales hydrauliques utilisent un moteur 4 pôles : pour certaines pompes à engrenages et à palettes, la vitesse maximale admise par le catalogue est inférieure à 3000 tr/min, le risque de cavitation à l'aspiration augmente avec la vitesse, et le bruit comme l'usure diminuent.

Tableau de correspondance avec les moteurs 4 pôles de notre boutique

Le tableau ci-dessous se lit à l'envers : pour chaque puissance normalisée, en supposant η_pompe = 0,85, il indique le débit maximal que le moteur peut entraîner à 160 bar, ainsi que la cylindrée de pompe qui fournit ce débit à la vitesse nominale du moteur. Si la cylindrée de votre pompe est inférieure à cette valeur, le moteur suffit.

Les liens renvoient à la version en fonte ; de 2,2 à 11 kW, le même code existe aussi dans la boutique en carcasse aluminium.

Lanterne, accouplement et arbre : montage B5 et B35

Sur une centrale hydraulique, le moteur est relié à la pompe par une lanterne et un accouplement élastique. Une bride est nécessaire côté moteur : les groupes montés verticalement ou horizontalement sur le réservoir utilisent la version à bride seule B5, tandis que les groupes horizontaux où le moteur est aussi fixé au châssis par ses pattes utilisent pattes + bride B35. Pour commander la lanterne, les cotes suivantes côté moteur sont demandées ; les valeurs proviennent du tableau B5 du catalogue :

N est le diamètre de centrage sur lequel s'emboîte la lanterne ; M, le cercle de perçage des vis ; S, le diamètre des trous. Le demi-accouplement côté moteur est alésé au diamètre d'arbre D et à la largeur de clavette F, et le moyeu ne doit pas être plus long que la longueur d'arbre E. Point d'attention : entre 4 kW (carcasse 112M) et 5,5 kW (carcasse 132S), l'arbre passe de 28 mm à 38 mm et le centrage N de 180 mm à 230 mm ; en augmentant la puissance, l'ancienne lanterne et l'ancien accouplement ne sont donc souvent pas réutilisables. Comme 11 kW et 15 kW partagent la même carcasse 160 (arbre 42×110, N 250), ce passage ne change pas les pièces de liaison. Si un montage vertical (V1) est nécessaire, précisez-le à la commande.

Choix du moteur en charge intermittente : exemple de cycle de presse

Sur les groupes de presse, de cisaille ou de fermeture de moule, le moteur ne fonctionne pas en permanence à la puissance de pointe. Un cycle type à 20 L/min : approche à 40 bar pendant 8 s, pressage à 160 bar pendant 6 s, circulation à vide à 10 bar pendant 16 s (total 30 s). Les puissances des phases sont respectivement 1,57, 6,27 et 0,39 kW. Pour l'échauffement, la puissance équivalente se calcule par la moyenne quadratique : √[(1,57²×8 + 6,27²×6 + 0,39²×16) / 30] ≈ 2,93 kW.

Du point de vue de l'échauffement, 3 kW semble suffire, mais il faut aussi vérifier le couple de pointe. La pointe de 6,27 kW demande ≈ 41,3 Nm au DRG-100L2-4 ; c'est ≈ 2,09 fois son couple nominal de 19,8 Nm, et cela s'approche beaucoup du couple de décrochage (2,3 × 19,8 ≈ 45,5 Nm). Le DRG-112M-4, à la même pointe, travaille à ≈ 41,3 Nm, soit ≈ 1,57 fois son couple nominal, bien en dessous de son couple de décrochage de 60,5 Nm. Le bon choix pour ce cycle est 4 kW. Règle : la puissance équivalente détermine l'échauffement, la puissance de pointe détermine le couple ; si la phase de pointe dure plus de quelques secondes ou si le cycle est très fréquent, dimensionnez directement sur la puissance de pointe.

Démarrage, raccordement et liste de contrôle de mise en service

Les moteurs 4 pôles de 2,2 et 3 kW de la boutique sont en 230/400 V et se raccordent en étoile sur un réseau 380–400 V ; à partir de 4 kW, ils sont en 400/690 V, fonctionnent en triangle sur le réseau et conviennent donc au démarrage étoile-triangle. Comme le couple en étoile tombe à environ un tiers, la pompe doit démarrer à vide : valve de mise à vide (by-pass) ouverte, ou distributeur en position centrale ouverte vers le réservoir. Vérifiez le mode de démarrage sur la page démarrage étoile-triangle et autres méthodes et le câble d'alimentation avec le calculateur de section de câble moteur.

• La pression du calcul est-elle le réglage réel du limiteur de pression ?
• Le débit a-t-il été recalculé avec cylindrée de la pompe × vitesse nominale du moteur / 1000 ?
• La puissance a-t-elle été arrondie à la valeur normalisée supérieure, et le couple de pointe vérifié en charge intermittente ?
• La plage de vitesse admise par la pompe inclut-elle 1500 tr/min ?
• Le centrage N de la lanterne, le cercle de perçage M et l'alésage D de l'accouplement correspondent-ils à la carcasse du moteur ?
• B5 ou B35 ; en cas de montage vertical, est-ce précisé à la commande ?
• Le raccordement du bornier est-il fait selon la tension de la plaque (Y ou Δ) ?
• Au premier démarrage, le sens de rotation correspond-il à la flèche du corps de pompe ? Une pompe à engrenages tournant à l'envers n'aspire pas l'huile.
• Le niveau d'huile du réservoir et la ligne d'aspiration sont-ils corrects ?

Moteurs 4 pôles adaptés aux pompes hydrauliques

Carcasse en fonte ; modèle – puissance – vitesse – carcasse CEI :

• DRG-100L1-4 – 2,2 kW – 1500 tr/min – 100L
• DRG-100L2-4 – 3 kW – 1500 tr/min – 100L
• DRG-112M-4 – 4 kW – 1500 tr/min – 112M
• DRG-132S-4 – 5,5 kW – 1500 tr/min – 132S
• DRG-132M-4 – 7,5 kW – 1500 tr/min – 132M
• DRG-160M-4 – 11 kW – 1500 tr/min – 160M
• DRG-160L-4 – 15 kW – 1500 tr/min – 160L
• DRG-180M-4 – 18,5 kW – 1500 tr/min – 180M
• DRG-180L-4 – 22 kW – 1500 tr/min – 180L

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Si vous choisissez un moteur pour une pompe centrifuge (pompe à eau), la méthode est différente ; consultez l'article sur le choix du moteur d'une pompe centrifuge selon les kW et la vitesse.

Questions fréquentes

Quelle puissance de moteur faut-il pour une pompe hydraulique ?

Multipliez la pression (bar) par le débit (L/min) et divisez par 600 × η_pompe. Pour 100 bar et 20 L/min avec η_pompe = 0,85, on obtient 3,92 kW ; le moteur à choisir est de 4 kW (DRG-112M-4).

Comment calculer le débit à partir de la cylindrée de la pompe ?

Q = V × n / 1000. Une pompe de 8 cm³/tr avec un moteur de 4 kW de vitesse nominale 1450 tr/min fournit 11,6 L/min. Utilisez la vitesse nominale du moteur dans le calcul, pas la vitesse synchrone de 1500.

Centrale hydraulique : 1500 tr/min ou 3000 tr/min ?

La puissance est la même aux deux vitesses. Si le catalogue de la pompe l'autorise, 3000 tr/min donne le même débit avec une pompe plus petite ; 1500 tr/min reste toutefois le choix courant.

Peut-on démarrer un moteur de pompe hydraulique en étoile-triangle ?

Oui, si le moteur est en 400/690 V (à partir de 4 kW dans la boutique) et si la pompe est à vide au démarrage.

Envoyez-nous votre pression, votre débit, la cylindrée de la pompe et les cotes de la lanterne, et nous déterminerons ensemble le bon moteur : téléphone +90 (542) 666 11 11, e-mail [email protected], page de contact. Vous pouvez commander directement la puissance retenue parmi les 120 modèles de notre boutique en ligne.
