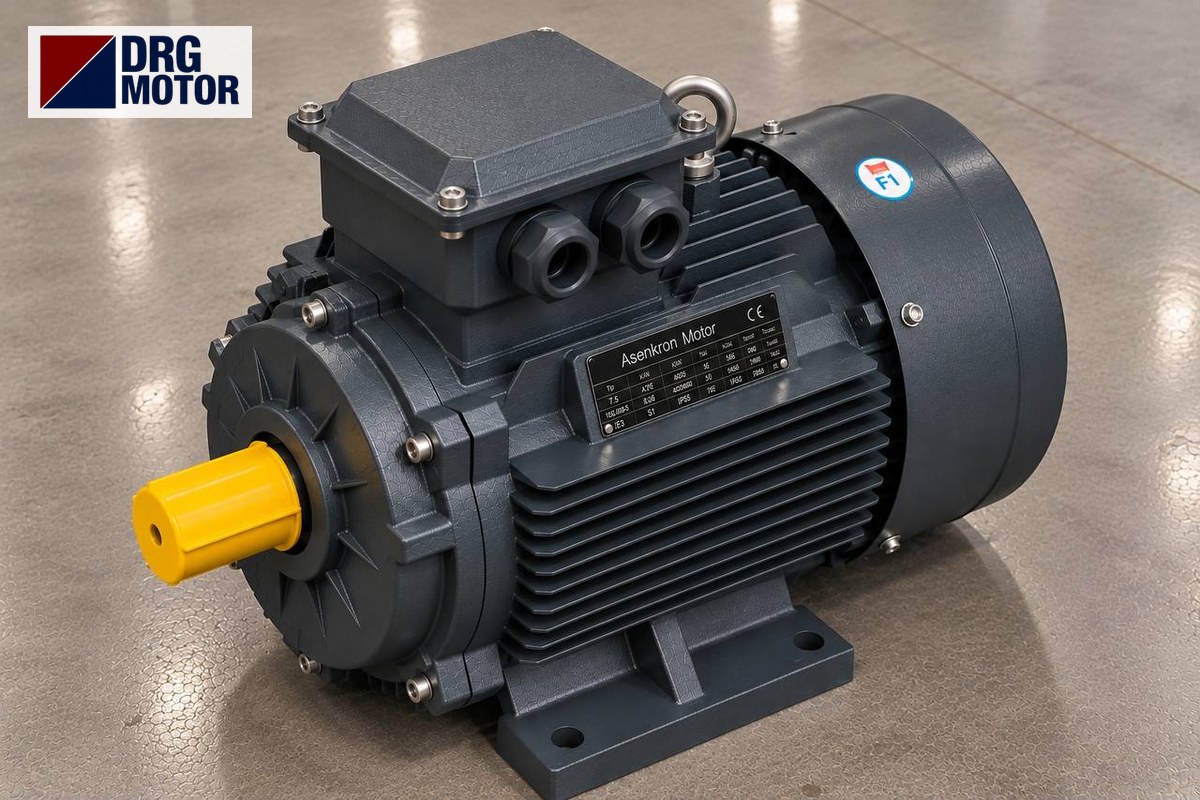

Moteur de ventilateur de chaudière industrielle : choix pour ventilateurs FD et ID

Pour choisir le moteur d'un ventilateur de chaudière, on définit d'abord sa fonction : le ventilateur FD (soufflage, tirage forcé) envoie l'air de combustion froid et propre au brûleur ou à la grille, le ventilateur ID (tirage induit, extracteur de fumées) aspire les fumées chaudes de la chaudière et les rejette à la cheminée. La puissance moteur se calcule par P = Q · Δp / η_vent ; pour le ventilateur ID, le vrai critère n'est toutefois pas le fonctionnement en fumées chaudes mais la charge au démarrage à froid. Par exemple, un ventilateur ID qui demande 23,8 kW en fumées chaudes en exige environ 36,8 s'il démarre registre ouvert, chaudière froide ; un DRG-200L-4 de 30 kW (1475 tr/min, 53,8 A sous 400 V) ne suffit donc que si le registre est fermé au démarrage à froid ou si le ventilateur est piloté par variateur.

Cet article présente la différence entre ventilateurs FD et ID, un calcul de puissance aux hypothèses explicites, l'implantation du moteur face aux fumées chaudes et le réglage du débit par registre ou variateur. La puissance exacte d'un ventilateur donné vient de la courbe caractéristique et de la plaque du constructeur ; les chiffres ici sont des exemples de calcul. Vous trouverez les modèles 2 et 4 pôles adaptés parmi les 120 de notre page Acheter un moteur électrique en ligne. Le raccordement et les réglages de protection d'un moteur relié à l'automatisme de la chaudière doivent être réalisés par un électricien qualifié.

En quoi la différence entre ventilateurs FD et ID change-t-elle le choix du moteur ?

Même s'ils travaillent sur la même chaudière, les deux ventilateurs diffèrent par le fluide véhiculé, sa température et leur comportement au démarrage. Le choix du moteur en dépend directement :

Dans les chaudières à tirage équilibré, les deux ventilateurs fonctionnent ensemble : le FD souffle l'air, l'ID extrait assez de fumées pour maintenir le foyer en légère dépression. C'est pourquoi, sur une même chaudière, le ventilateur ID demande généralement un débit et un moteur plus importants ; les fumées occupent plus de volume que l'air à cause des produits de combustion et de l'échauffement.

Calcul de la puissance moteur d'un ventilateur de chaudière : débit, pression et rendement du ventilateur

La puissance à l'arbre du ventilateur vaut P = Q · Δp / η_vent (Q : m³/s, Δp : Pa, résultat en W). η_vent se lit sur la courbe du constructeur du ventilateur ; on suppose 0,70 dans les exemples ci-dessous.

Exemple 1 : ventilateur FD

• Hypothèse : 12 000 m³/h d'air de combustion, 2500 Pa de pression totale, rendement du ventilateur 0,70.
• Q = 12 000 / 3600 ≈ 3,33 m³/s → P = 3,33 × 2500 / 0,70 ≈ 11,9 kW.
• 15 % pour les pertes de courroies et la marge de réglage du brûleur : 11,9 × 1,15 ≈ 13,7 kW → 15 kW.
• Si la roue est en accouplement direct, choisissez selon sa vitesse : DRG-160M2-2 (15 kW, 2945 tr/min) ou DRG-160L-4 (15 kW, 1465 tr/min).

Exemple 2 : ventilateur ID et démarrage à froid

• Hypothèse : 20 000 m³/h de fumées, 180 °C, 3000 Pa en fumées chaudes, rendement du ventilateur 0,70.
• Q ≈ 5,56 m³/s → P_chaud = 5,56 × 3000 / 0,70 ≈ 23,8 kW.
• À vitesse égale, le ventilateur déplace le même volume, mais l'air froid est plus dense. La masse volumique est inversement proportionnelle à la température absolue : (273 + 180) / (273 + 20) ≈ 1,55.
• Au démarrage à froid, registre ouvert : P_froid ≈ 23,8 × 1,55 ≈ 36,8 kW.

Un moteur de 30 kW (DRG-200L-4) choisi pour le fonctionnement à chaud travaille avec environ 23 % de surcharge s'il démarre à froid registre ouvert : le relais thermique déclenche ou le bobinage chauffe. Trois solutions : fermer le registre du ventilateur ID au démarrage à froid et l'ouvrir à mesure que la chaudière chauffe ; piloter le ventilateur par variateur et réduire la vitesse à froid ; ou dimensionner le moteur pour la charge à air froid (37 kW dans cet exemple, le DRG-225S-4). Faites le calcul avec vos propres valeurs dans notre calculateur de puissance moteur pompe et ventilateur.

Fumées chaudes et moteur : pourquoi le moteur du ventilateur ID reste à l'extérieur

La roue du ventilateur ID est dans les fumées chaudes ; le moteur ne doit pas l'être. Il doit se trouver dans la limite de température ambiante indiquée sur sa page produit, à l'écart des fumées et de la chaleur rayonnée par la chaudière. En pratique :

• Arbre sur palier + accouplement ou courroies : la roue est montée sur un arbre séparé avec son propre palier ; le moteur y est relié par accouplement élastique ou par courroies. Si la roue est montée directement sur l'arbre moteur, la chaleur des fumées remonte l'arbre jusqu'au roulement du moteur.
• Disque de refroidissement : un disque sur l'arbre du ventilateur dissipe la chaleur venant de la volute avant qu'elle n'atteigne le palier et l'accouplement.
• Écran thermique et circulation d'air : le ventilateur propre du moteur doit pouvoir aspirer de l'air frais ; ne placez pas le moteur dans un coin fermé face à la paroi chaude de la chaudière.
• Isolation : les modèles de notre boutique ont une isolation classe F ; c'est une marge thermique pour le bobinage, pas une autorisation de placer le moteur près des fumées.
• Suie et poussière : la suie autour du ventilateur ID colmate les ailettes de refroidissement ; la carcasse IP55 empêche la poussière d'entrer, mais la surface extérieure doit rester propre.

Registre ou variateur : réglage du débit par les lois des ventilateurs

Quand la charge de la chaudière varie, les débits d'air de combustion et de fumées varient aussi. Le registre maintient le ventilateur à pleine vitesse et réduit le débit par étranglement ; le variateur réduit la vitesse du ventilateur. Selon les lois des ventilateurs, le débit varie comme la vitesse, la pression comme son carré et la puissance comme son cube (P ~ n³). Voir notre article sur les lois de similitude en pompage et ventilation pour le détail. Pour le ventilateur ID de 23,8 kW de l'exemple 2 avec un moteur 4 pôles :

À 80 % du débit, la puissance tombe théoriquement à 23,8 × 0,8³ ≈ 12,2 kW ; avec un registre, la puissance baisse beaucoup moins car le ventilateur continue de tourner à pleine vitesse. Les valeurs du tableau suivent la loi idéale ; la résistance du réseau et la courbe du ventilateur modifient la valeur réelle. Le variateur résout aussi le problème du démarrage à froid : on peut démarrer à basse fréquence et augmenter la vitesse à mesure que la chaudière chauffe. Voir la relation fréquence–couple–puissance dans notre calculateur VFD fréquence, couple et puissance.

Options de moteurs DRG pour ventilateurs de chaudière

Si la roue est en accouplement direct, la polarité est fixée par la vitesse de la roue ; avec courroies, on peut choisir 2 ou 4 pôles via le rapport des poulies. Les valeurs du tableau sont des données du catalogue DRG :

Exemple : fiche technique d'un moteur de ventilateur ID de 30 kW

• Puissance: 30 kW (40 HP)
• Vitesse synchrone / nominale: 1500 / 1475 tr/min
• Courant 380 V / 400 V: 56,6 A / 53,8 A
• cos φ: 0,86
• Couple nominal: 194,2 Nm
• Ts/Tn · Tmax/Tn: 2 · 2,3
• Is/In: 7,3
• Arbre D × E: 55 × 110 mm
• Carcasse: Fonte IEC 200L
• Tension: 400/690 V (Δ/Y)
• Entrée de câble: 2 × M50×1,5
• Roulement: 6312-C3

Sur un réseau 380 V, ce moteur se raccorde en triangle (Δ) ; en démarrage direct, le courant de démarrage vaut 7,3 fois le nominal. Pour le réglage du relais thermique et le choix du contacteur, utilisez notre outil de sélection relais thermique, fusible et contacteur.

Montage et mise en service du moteur de ventilateur de chaudière : check-list

• Relevez débit, pression, vitesse de roue et température des fumées sur la plaque du ventilateur ; vérifiez la puissance moteur séparément à chaud et à froid.
• Sur le ventilateur ID, assurez-vous que le moteur est éloigné des fumées et de la paroi de la chaudière, dans un endroit où il aspire de l'air frais.
• En accouplement, contrôlez l'alignement angulaire et axial au comparateur ; en courroies, l'alignement des poulies à la règle.
• Comparez le sens de rotation avec la flèche de la volute ; un ventilateur centrifuge tournant à l'envers perd une grande partie de son débit mais continue d'absorber du courant.
• Vérifiez que le registre est fermé ou étranglé au démarrage à froid et que l'automatisme l'assure.
• Avec variateur, surveillez que le ventilateur propre du moteur refroidit suffisamment à la fréquence minimale.
• À la première mise en service, relevez le courant moteur séparément à froid et à chaud.
• L'encrassement de la roue par la suie provoque balourd et vibrations ; lors du nettoyage périodique, écoutez aussi les roulements du moteur.

Moteurs de cette gamme de puissance

Les modèles fonte 2 et 4 pôles les plus demandés pour les ventilateurs FD et ID de chaudière :

• DRG-160M1-2 – 11 kW – 2945 tr/min – Fonte 160M
• DRG-160M2-2 – 15 kW – 2945 tr/min – Fonte 160M
• DRG-180M-2 – 22 kW – 2955 tr/min – Fonte 180M
• DRG-160L-4 – 15 kW – 1465 tr/min – Fonte 160L
• DRG-180L-4 – 22 kW – 1470 tr/min – Fonte 180L
• DRG-200L-4 – 30 kW – 1475 tr/min – Fonte 200L

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Quelle puissance pour un moteur de ventilateur de chaudière ?

Elle se calcule par P = Q × Δp / η_vent, arrondie à la puissance normalisée supérieure. Par exemple, 12 000 m³/h, 2500 Pa et un rendement de ventilateur de 0,70 donnent environ 11,9 kW ; avec la marge, on choisit un moteur de 15 kW. Pour un ventilateur ID, il faut aussi vérifier la charge au démarrage à froid.

Pourquoi le moteur de l'extracteur de fumées déclenche-t-il à froid ?

L'air froid est plus dense que les fumées chaudes ; le ventilateur déplaçant le même volume à la même vitesse, il demande plus de puissance. Un ventilateur ID dimensionné pour 180 °C peut absorber environ 1,55 fois la puissance dans de l'air à 20 °C. La solution : fermer le registre au démarrage à froid, utiliser un variateur ou dimensionner le moteur pour la charge à froid.

Moteur 2 pôles ou 4 pôles pour un ventilateur de chaudière ?

En accouplement direct, c'est la vitesse de la roue qui décide : 2 pôles si la roue tourne à la vitesse d'un moteur 2 pôles (par ex. DRG-160M2-2 : 2945 tr/min), 4 pôles si elle tourne à celle d'un 4 pôles (DRG-160L-4 : 1465 tr/min). Avec courroies, les deux sont possibles via le rapport des poulies ; pour les ventilateurs ID chargés de poussières, on préfère souvent une solution plus lente pour réduire l'usure de la roue.

Combien d'ampères consomme un moteur de ventilateur de 30 kW ?

Le DRG-200L-4 (30 kW, 1475 tr/min) consomme 56,6 A sous 380 V et 53,8 A sous 400 V à pleine charge. Registre étranglé ou à vitesse réduite par variateur, le courant reste en dessous ; au démarrage à froid registre ouvert, il peut dépasser le nominal.
